O bomba de incêndio montada em caminhão CB10/60-RS é composta por uma bomba centrífuga de baixa pressão de estágio único, uma bomba de vácuo de pistão duplo, um dispositivo de desengate automático da embreagem eletromagnética, um multiplicador de velocidade, uma tubulação de saída e válvula de corte, e uma tubulação de entrada. ♦ Estrutura principal e função (1) Bomba centrífuga de baixa pressão de estágio único: Composta por uma tampa da bomba, carcaça da bomba, impulsor de primeiro estágio e eixo da bomba, fornece pressão nominal e vazão nominal.   (2) Multiplicador de velocidade: O multiplicador de velocidade da bomba de incêndio montada no veículo CB10/60-RS possui uma relação de aumento de velocidade convencional de 1.440.   (3) Bomba de vácuo de pistão duplo: Composta principalmente por um pistão, carcaça da bomba, eixo da bomba e roda excêntrica. A roda excêntrica é equipada com uma haste-guia do pistão e uma luva de aço da carcaça da bomba. Válvulas de entrada e saída são instaladas em ambas as extremidades da bomba de pistão. Quando a embreagem eletromagnética engata, a bomba de pistão começa a funcionar. Durante a operação, a ação excêntrica da roda excêntrica faz com que o pistão realize movimento alternativo, expulsando gradualmente o ar da bomba e da tubulação, melhorando assim a qualidade do ar. Um vácuo é criado dentro da cavidade para atingir o objetivo de admissão de água.   1. Válvula de corte de saída (4 peças); 2. Tubos de saída de água esquerdo e direito; 3. Conector de retorno de água de resfriamento da caixa de engrenagens; 4. Conector do manômetro; 5. Válvula de retenção de saída; 6. Flange do canhão de água; 7. Interruptor de pressão da água; 8. Conector de retorno de água de pressão de resfriamento da tomada de força (PTO); 9. Flange do tanque de água traseiro; 10. Válvula de esfera do tanque de água traseiro; 11. Caixa de engrenagens; 12. Embreagem eletromagnética e fiação; 13. Bomba de escorva de pistão; 14. Conector do vacuômetro; 15. Conector de escorva a vácuo; 16. Interface do tubo de entrada; 17. Tubo de entrada de quatro vias; 18. Válvula de drenagem da bomba de água; 19. Tubo de retorno de água de pressão de resfriamento da caixa de engrenagens; 20. Tubo de entrada de água de pressão de resfriamento da caixa de engrenagens; 21. Válvula de nível de óleo lubrificante da caixa de engrenagens; 22. Flange de acoplamento; 23. Correia de transmissão; 24. Conector roscado de água de pressão do proporcionador de espuma (não disponível em caminhões-tanque de água); 25. Interface do proporcionador de espuma; 26. Conector de saída de água de pressão de resfriamento da PTO; 27. Bomba de incêndio veicular CB10/60; 28. Conector de saída de água de pressão de resfriamento da caixa de engrenagens; 29. Válvula borboleta de entrada traseira   (4) Tubulação de saída de água de baixa pressão e válvula de corte: Consiste em uma válvula de retenção de saída de água de baixa pressão, tubos de saída de água esquerdo e direito, quatro tu...

Como fabricante mundialmente famoso de caminhões de bombeiros ISUZU na China, personalizamos o projeto e produzimos caminhões de combate a incêndios florestais off-road ISUZU 4x4, que são exportados para o país do cliente para tarefas de resgate de emergência e combate a incêndios. O caminhão de bombeiros ISUZU GIGA 5X com tração integral depende totalmente do chassi original de caminhão ISUZU japonês, cabine de luxo GIGA 5X com ar-condicionado e bancos com suspensão pneumática. Tipo off-road 4x4 personalizado com função para áreas florestais, equipado com pneus todo-terreno 14.00R20, tanto o eixo dianteiro quanto o traseiro possuem pneus simples para garantir alta capacidade de passagem e forte capacidade off-road, epode cobrir todos os tipos de condições de estrada. O caminhão de bombeiros florestal de emergência ISUZU 4x4 é equipado com tanque de água de 5000L e tanque de espuma de 1000L, equipado com sistema de bomba de incêndio CB10/40, monitor de incêndio PL8/32 montado na parte superior com válvula de controle independente para uso conveniente e seguro, conjuntos completos de tubulações de combate a incêndio e ferramentas de resgate são equipados, tudo para garantir que o caminhão de bombeiros off-road ISUZU seja um veículo ideal de serviço de combate a incêndios e resgate de emergência para áreas florestais.      ▶Modelo do caminhão :caminhão de bombeiros florestal ISUZU 4x4  ▶Specificação : 5000 L de água + 1000 L de espuma  ▶Personalização : pneu todo-terreno 14.00R20  ▶Área de aplicação :Resgate de incêndios florestais / Combate a incêndios em florestas   Item do caminhão Especificação Personalização  Caminhão de bombeiros florestal off-road ISUZU GIGA 4x4 5000L de água e 1000L de espuma 1. Condução off-road 4x4 2. Pneu AT 14.00R20 para áreas florestais, 4 pneus     ESPECIFICAÇÕES E DESTAQUES: Caminhão de bombeiros off-road ISUZU GIGA 5X 4x4 Motor diesel 6HK1 de 300HPmotor – consumo de combustível, baixa manutenção Tração integral 4x4 – condução off-road, capacidade todo-terreno Pneu todo-terreno 14.00R20 – pneu simples dianteiro e traseiro, total de 4 pneus Alta capacidade – 5000L de água e 1000L de espuma Durável, trabalho de alta eficiência por 10 anos Área de trabalho – múltiplas áreas de trabalho, rua, comunidade, cidade, fábrica, floresta, etc.   Caminhão de bombeiros florestal off-road ISUZU GIGA 5X com pneu 14.00R20 para resgate de incêndios florestais   14.00R20pneu florestal, especializado com grande padrão de banda de rodagem e enorme capacidade off-road para caminhões pesados. Possui forte aderência e capacidade de carga em terrenos difíceis. ★Projeto e especificação do caminhão de bombeiros:   Os caminhões de combate a incêndios ISUZU são usados para transportar bombeiros, equipamentos e agentes de combate a incêndio, projetados para resposta rápida a incêndios urbanos e industriais. O tipo off-road 4x4 personalizado é combinado com pneus todo-terreno 14.00R20, pneus simples dianteiros e traseiros, também equipado com bomb...

Picape de serviço de bombeiros Isuzu de emergência da MoldáviaTambém chamada de picape de resgate de incêndio Isuzu ou picape Isuzu RIV, combina alta mobilidade com fortes capacidades fora de estrada, adaptando-se a várias necessidades de resgate. Nas cidades, pode navegar com agilidade por ruas estreitas e estacionamentos subterrâneos, rebocando rapidamente veículos avariados; em terrenos complexos, pode atravessar montanhas e áreas arenosas para realizar busca e resgate de pessoas e transportar suprimentos.   Além disso, pode ser modificada de forma modular para se transformar em pequenos caminhões de bombeiros, veículos de energia de emergência, veículos de drenagem e controle de enchentes, participando do combate inicial a incêndios, garantia de fornecimento de energia e gestão de inundações urbanas, tornando-se um equipamento altamente eficiente para resgate de emergência e engenharia municipal.     Compartilhamento de desenho da picape de serviço de bombeiros Isuzu de emergência da Moldávia   Compartilhamento de desenho da picape de serviço de bombeiros Isuzu de emergência da Moldávia     Reparos de acidentes em rodovias de alta velocidade Veículos de resgate em picape ISUZUCom suas carrocerias compactas e ágeis, podem chegar rapidamente ao local de acidentes em rodovias. Podem movimentar veículos quebrados ou danificados por meio de elevação e reboque e, com a ajuda de ferramentas de demolição a bordo, kits de primeiros socorros, extintores de incêndio e outros equipamentos, podem auxiliar no resgate de pessoas presas, lidar com incêndios iniciais, liberar estradas com eficiência e garantir a ordem do tráfego nas rodovias e a segurança de motoristas e passageiros.     Reparos de linhas de emergência Os veículos de serviço de resgate em picape da marca ISUZU, equipados com geradores e ferramentas de reparo, podem apoiar reparos emergenciais de linhas e garantir a rápida restauração das redes de comunicação, tornando-se uma força importante no suporte à comunicação de emergência.     Resgate em terremotos Após o terremoto, as picapes ISUZU 4X4, com suas fortes capacidades fora de estrada, entraram profundamente na área afetada pelo desastre, transportando equipamentos de demolição e detecção de vida para procurar pessoas presas, transportar suprimentos de emergência e também atuar como pontos temporários de comando e fornecimento de energia para restaurar serviços essenciais na zona do terremoto.     Resgate em acidentes de trânsito Os veículos de serviço de emergência em picape ISUZU correram rapidamente para o local do acidente de trânsito para realizar sinalização no local, resgate dos feridos, limpeza da estrada e controle de tráfego, cooperar no atendimento do acidente e da emergência, restaurar rapidamente o tráfego rodoviário e fazer todo o possível para garantir a segurança e a eficiência do resgate de acidentes.         Lista de equipamentos de resgate de emergência para veículo de serviço de bombeiros em picape ISUZU   Categoria No...

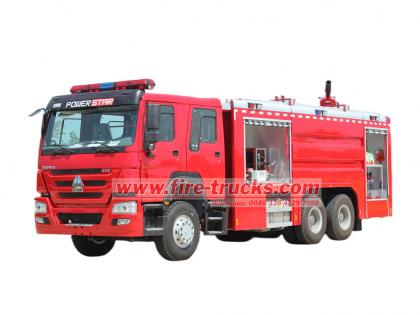

Veículo principal urbano de combate a incêndio Sinotruk SitrakTambém chamado de veículo de combate a incêndio de defesa civil da marca HOWO ou caminhão do corpo de bombeiros urbano com chassi HOWO, produzido pela nossa empresa, é construído sobre o chassi de caminhão Classe 2 ZZ5206N471GF5 fabricado pela Jinan Truck Co., Ltd. do China National Heavy Duty Truck Group. Equipado com uma cabine original de fila dupla, o veículo pode transportar até 6 membros da equipe, incluindo o motorista, proporcionando uma experiência de condução confortável e flexível.   Baixar PDF:Desenho 3D de projeto do caminhão de resgate urbano contra incêndio SITRAK   Desenho de projeto do caminhão de resgate urbano contra incêndio SITRAK   O veículo de combate a incêndio de defesa civil da marca HOWO é equipado com o sistema de espuma de ar comprimido embarcado WIT-CAFS-PRO-60/100, que possui operação simples e controle preciso por microcomputador em tempo real totalmente automático para geração de espuma, juntamente com múltiplos sistemas de proteção e alarme. Os bombeiros podem selecionar convenientemente diferentes tipos de espuma de extinção de incêndio, como espuma seca e espuma úmida, por meio de botões de pressão de acordo com as condições complexas do local do incêndio. Este sistema é pré-carregado com concentrados de espuma Classe A e Classe B, permitindo a extinção e o controle eficientes de incêndios Classe A e Classe B com excelente desempenho ambiental, o que aumenta significativamente a eficiência de extinção de incêndios do veículo de combate a incêndio.       Principais especificações do caminhão do corpo de bombeiros com chassi HOWO: Item Especificação Modelo CS5180GXFAP60／S6 Dimensões gerais 9200 × 2520 × 3600 mm Massa bruta do veículo 18450 kg Capacidade de líquidos 4500 L (Água); 600 L (Espuma Classe A); 1000 L (Espuma Classe B) Velocidade máxima 110 km/h Vazão nominal da bomba de incêndio 60 L/s @ 1.0 MPa Vazão nominal do canhão de incêndio 48 L/s @ 0.8 MPa Alcance do canhão de incêndio ≥70 m (Água); ≥60 m (Espuma Classe B) Especificação do guincho dianteiro Força máxima de tração: 75 kN; Tipo de acionamento: Elétrico Especificação da luz de elevação Altura máxima de elevação acima do solo: ≥8.3 m Ângulo de ataque / Ângulo de saída 15° / 11°   Desenho 3D do veículo urbano de combate a incêndio SINOTRUK HOWO   Desenho 3D do veículo urbano de combate a incêndio SINOTRUK HOWO     Capacidade do veículo urbano de combate a incêndio SINOTRUK HOWO: Item Especificação Capacidade 4500 L de água; 600 L de espuma Classe A; 1000 L de espuma Classe B Material Corpo do tanque feito de chapas de aço inoxidável 304- Chapas laterais e extremas do tanque: chapas de aço inoxidável de 3 mm - Chapa superior do tanque: chapa xadrez de aço inoxidável de 3 mm Estrutura Estrutura soldada de chapa de aço com defletores antissalpicos integrados Equipamento - 2 tampas de boca de inspeção com dispositivos de travamento rápido e liberação rápida- 3 indicadores de nível de líquido ...

Manual do usuário para construtores de carrocerias de caminhões de incêndio com chassi Isuzu,também conhecido como manual de montagem da carroceria do chassi de caminhão de incêndio Isuzu, manual do construtor de carrocerias de veículos de combate a incêndio Isuzu ou manual do usuário de fabricação de carrocerias de caminhões de incêndio Isuzu, é um guia técnico essencial desenvolvido especificamente para fabricantes de modificação de caminhões de incêndio. Com base nos chassis comerciais maduros da Isuzu, ele se concentra em todo o processo de modificação, montagem e adaptação de superestruturas específicas para caminhões de incêndio, servindo como um documento técnico fundamental que conecta o projeto do chassi original às funções personalizadas de combate a incêndios.   Baixar diretamente: manual do usuário para construtores de carrocerias de caminhões de incêndio com chassi Isuzu             O conteúdo principal do Manual de Montagem de Chassi e Carroceria de Caminhão de Incêndio Isuzu gira em torno da compatibilidade do chassi. Primeiro, ele esclarece os parâmetros estruturais, dados de resistência do quadro, interfaces de saída de potência e especificações do sistema elétrico dos chassis de caminhões de incêndio Isuzu (incluindo séries leves/médias/pesadas como ELF, FVR e GIGA), fornecendo orientação técnica precisa para modificações de superestruturas.   Em segundo lugar, os padrões de instalação da superestrutura dedicada de combate a incêndios são especificados em detalhes, incluindo as especificações de fixação para tanques de água/tanques de espuma, os requisitos de conexão para bombas de incêndio (como a série CB) e tomadas de força, o layout das tubulações e padrões de vedação, bem como as dimensões de instalação e padrões de capacidade de carga para caixas de equipamentos, canhões de incêndio e outros equipamentos, garantindo a estabilidade estrutural e a confiabilidade funcional do veículo modificado.                           Enquanto isso, o Manual do Construtor de Carrocerias de Veículos de Combate a Incêndio Isuzu abrange requisitos de conformidade de segurança, definindo claramente os padrões de emissão, regulamentos de segurança rodoviária e princípios de distribuição de peso do veículo que devem ser seguidos durante o processo de modificação, evitando qualquer impacto no desempenho do chassi e na segurança de condução devido a modificações inadequadas. Além disso, fornece orientações sobre reservas de interfaces de manutenção e projeto de manutenção conveniente, ajudando os fabricantes de modificações a equilibrar funcionalidade e manutenção futura, tornando-o um manual técnico essencial para a construção de caminhões de incêndio Isuzu com chassi em conformidade e eficientes.   Pegueuma olhada emoutros desenhos técnicos de caminhões de incêndio que podem ser do seu interesse:   ● Imanual do usuário do veículo pesado de combate a incêndio Isuzu VC66 ● manual de operação do caminhão de incêndio com tanque de água GIGA ISUZU ● ...

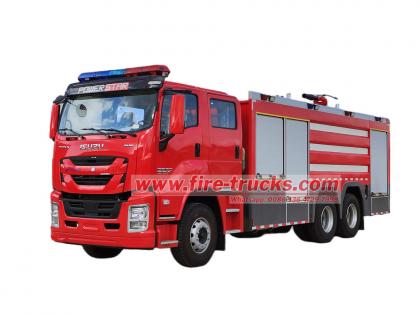

Alta qualidadecaminhões de combate a incêndio ISUZU GIGA exportados para a África Ocidental, Burkina Faso, projetados com base no chassi de caminhão pesado 6x4 ISUZU GIGA VC66, adotam a nova cabine GIGA VC66, banco com suspensão a ar padrão e ar-condicionado para uma condução confortável. O caminhão é equipado com motor diesel de tecnologia japonesa ISUZU modelo 6WG1-TCG62, 520HP e cilindrada de 15681cc, combinado com caixa de câmbio manual FAST de 12 marchas, com consumo de combustível muito baixo, pneus dianteiros padrão 385/80R22.5 e traseiros 315/80R22.5, totalizando 10+1 unidades. Os kits da carroceria superior incluem tanque de água de 6000L e tanque de espuma de 6000L, todos baseados em material de aço inoxidável #304, durável para uma longa vida útil. Trabalha em conjunto com uma bomba de incêndio superpotente personalizada CB10/140 com vazão eficiente de 140L/s, combinada com dois monitores de incêndio na parte superior do kit da carroceria do tanque, com modelo PL8/64 e vazão eficiente de 64L/s.veículo de combate a incêndio Isuzu GIGA 520HP equipado com todos os equipamentos necessários de combate a incêndio, sendo um veículo ideal para extinção de incêndios e resgate de pessoas, amplamente utilizado no mercado de Burkina Faso.  Caminhão de combate a incêndio ISUZU GIGA 520HP com tanque de espuma de 14.000L     Fábrica CS TRUCKS é fabricante profissional na área de caminhões,garante que todos os produtos são novos e de alta qualidade.   Características do caminhão de combate a incêndio ISUZU:  Nome veículo de combate a incêndio com bomba de espuma ISUZU GIGA 12000L Cabine GIGA VC66 Motor 6WG1-TCG62 com 520HP e cilindrada de 15681cc Transmissão FAST de 12 marchas Distância entre eixos 4600+1370mm Pneu Dianteiro: 385/80R22.5 (2 unidades) Traseiro: 315/80R22.5 (8 unidades)     Tanque tanque de espuma de 6000L (aço inoxidável #304) tanque de água de 6000L (aço inoxidável #304) Bomba de incêndio CB10/140 com vazão de 140L/s Monitor de incêndio Dianteiro: PL8/64 com vazão de 64L/s Traseiro: PL8/64 com vazão de 64L/s Equipamento Conjuntos completos de equipamentos de combate a incêndio conforme personalizado   Como operar o veículo de combate a incêndio com tanque de espuma ISUZU:  .

O desenho do caminhão de bombeiros Isuzu QL1070BUKWY, também chamado de desenho do veículo de combate a incêndio com espuma Isuzu ou desenho do caminhão de bombeiros de resgate Isuzu, é composto por componentes como o chassi Isuzu QL1070BUKWY, tanques de água e espuma, bomba de incêndio, sistema de tubulação e sistema elétrico e de instrumentação. O caminhão de bombeiros com tanque de espuma e chassi Isuzu é equipado com uma escada traseira removível em liga de alumínio, e a sala de bombas está localizada na parte traseira do veículo. Os tanques possuem estrutura soldada em chapa de aço, com capacidade para 1,36 metros cúbicos de água e 0,5 metros cúbicos de espuma líquida. ▶ Modelo do caminhão: Caminhão de bombeiros ISUZU com tanque de espuma ▶ S Especificação: 1500 L de água + 500 L de espuma ▶ Área de aplicação Corpo de Bombeiros / Departamento Municipal de Bombeiros Item de caminhão Especificação Localização do projeto Caminhão de bombeiros de espuma ISUZU 4x2 1500 litros, 500 litros Corpo de bombeiros Desenho do caminhão de bombeiros ISUZU QL1070BUKWY com tanque de espuma Item Especificação Modelo do veículo CS5070GXFPM20/Q6A Dimensões gerais 6800×1990×2990 mm Massa Bruta do Veículo 6800 kg Capacidade líquida 1500 L (Água); 500 L (Espuma) Velocidade máxima 95 km/h Vazão nominal da bomba de incêndio 30 L/s a 1,0 MPa Fluxo nominal do monitor de incêndio 24 L/s a 0,8 MPa Alcance do monitor de incêndio ≥55 m (Água); ≥42 m (Espuma) Ângulo de aproximação / Ângulo de saída 24° / 14° Compartilhamento do desenho técnico do novo caminhão de combate a incêndio com espuma de água ISUZU 2000L Compartilhar desenho CAD do veículo de combate a incêndio com espuma ISUZU 2026 Desenho do caminhão de bombeiros ISUZU com cabine e chassi, modelo 2026 (compartilhado) Desenho técnico original para o caminhão de bombeiros de espuma Isuzu Desenho técnico do caminhão de bombeiros com tanque de espuma e chassi Isuzu O tanque de água do caminhão de bombeiros Isuzu com espuma é feito de chapa de aço carbono de alta qualidade com tratamento anticorrosivo na parede interna, enquanto o tanque de espuma é feito de aço inoxidável 304. O caminhão de bombeiros está equipado com uma bomba de incêndio modelo CB10/30 e um canhão monitor de incêndio de dupla função modelo PL8/24. Item Especificação Modelo do Chassi Isuzu 600P QL1070BUKWY, China, Emissão de Estágio VI Nacional Tipo de acionamento 4×2 Distância entre eixos 3815 mm Velocidade máxima 115 km/h Modelo do motor 4KH1CN6LB Potência nominal 88 kW Massa Bruta 7020 kg Vista frontal do caminhão de bombeiros ISUZU Carrinho de espuma - Vista frontal direita vista traseira do veículo de combate a incêndio com espuma Item Especificação Capacidade 1360 L (Água); 500 L (Espuma) Material Reservatório de água: chapa de aço carbono de alta qualidade com tratamento anticorrosivo interno. - Placa de base: chapa de aço carbono de 4 mm - Placas laterais e placas de extremidade: chapa de aço carbono de 3 mm - Placa superior: chapa xadrez de ...

O veículo de combate a incêndios CS5030TXFQC15 Dongfeng Nissan RIV é uma modificação da picape Dongfeng Nissan ZN1033UCM6A 4WD. O veículo completo consiste principalmente em um chassi de picape cabine dupla com alta manobrabilidade, luzes de advertência, bandejas internas retráteis para equipamentos e outros componentes. Participação no desenho da picape de incêndio Dongfeng Nissan RIV ▶ Modelo do caminhão: Captador de incêndio Dongfeng Nissan Rescue ▶ S Preficiação: Resgate rápido ▶ Área de aplicação Corpo de Bombeiros / Departamento Municipal de Bombeiros Item de caminhão Especificação Localização do projeto Captador de fogo DONGFENG NISAN 4x4 Equipamentos de iluminação e combate a incêndio Corpo de bombeiros Objetivo principal: 01: Utilizado para o transporte de equipamentos e materiais de resgate de emergência em desastres naturais repentinos, acidentes de segurança, incêndios e outras emergências. 02: Militar, serviço especial de segurança pública, apoio ao resgate de incêndios. quebra de página Item Especificação Dimensões totais (mm) 5537 × 1850 × 1950 Peso em ordem de marcha (kg) 2205 Peso Bruto do Veículo (kg) 2580 Potência do motor (kW) 122 Número de ocupantes 2+3 Velocidade máxima (km/h) 155 Ângulo de aproximação / Ângulo de saída (°) 33 / 25 Potência específica (kW/T) 47,29 Padrão de Emissão GB18352.6-2016 China VI Reparo de Emergência 03: Inspeção e reparo emergencial de dutos para petróleo, indústria química, gás natural, abastecimento de água e fornecimento de energia elétrica. 04: Transporte de equipamentos e materiais para reparo e manutenção emergenciais de falhas em equipamentos como linhas de transmissão e transformação de energia de alta tensão, rodovias e minas. Vista frontal da picape Nissan Fire Vista lateral do caminhão de bombeiros Vista traseira do caminhão de bombeiros Documentos a bordo Item 01 Documentação técnica do veículo 02 Manual de Operação do Chassi 03 Número do chassi riscado 04 Manual de Manutenção do Chassi 05 Manual de Operação do Caminhão de Bombeiros 06 Cartão de Garantia de Qualidade do Chassi 07 Certificado de Conformidade para Caminhão de Bombeiros 08 Certificado de Conformidade do Chassi 09 Cartão de serviço de rastreamento pós-venda para caminhão de bombeiros 10 Um conjunto de ferramentas para chassis 11 Lista de Entrega de Caminhão de Bombeiros 12 Número do motor por atrito Fotos da fábrica da picape de resgate e combate a incêndio Dongfeng Nissan Principais características da caminhonete de bombeiros Dongfeng Nissan: (1) Alta manobrabilidade e forte capacidade de transposição de obstáculos; (2) Equipada com bandejas de equipamentos retráteis dentro do veículo para acesso conveniente e rápido.
