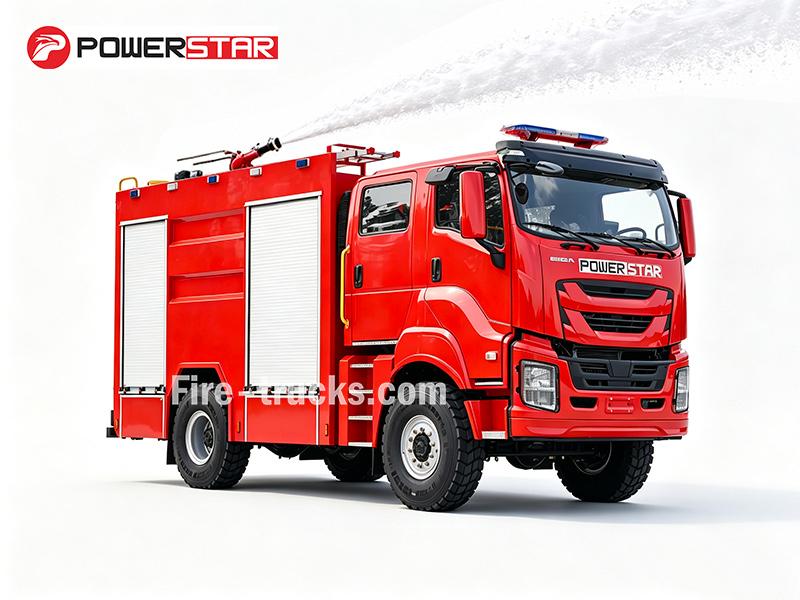

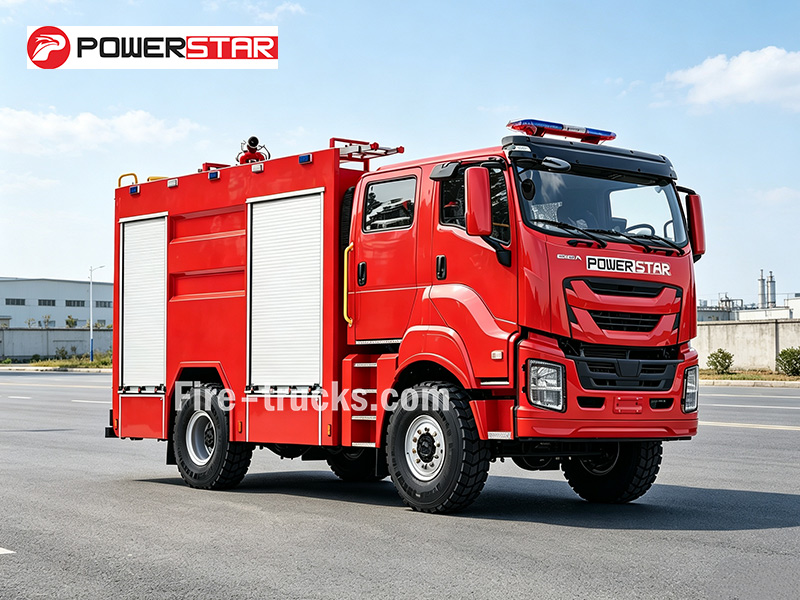

Este ISUZU GIGA FVR 4×4 funciona com um motor diesel 6HK1-TCG60 de 300 HP e um chassi 4×4 construído para terrenos acidentados. A capacidade total de fluidos chega a 3.500 litros — dividida entre 3.000L de água e 500L de espuma. A supressão de incêndios é realizada por uma bomba CB10/40-XZ (40 L/s) e um monitor de teto PL8/32 com alcance de 60m para água e 48m para espuma. Um conjunto completo de equipamentos padrão acompanha o caminhão, incluindo mangueiras, linha de sucção, acoplamentos, pistola de espuma e kit de ferramentas.
Chassi de caminhão:
ISUZU GIGA 4×4Capacidade de Trabalho:
3000L water + 500L foam (3500L total)Potência do motor:
300 HP (221 kW) / 6HK1-TCG60Bomba de Incêndio:
CB10/40-XZFluxo da bomba:
40 L/sPressão no trabalho:
1.0 MPaMonitor de Incêndio:
PL8/32Monitorar fluxo:
32 L/sGama de monitores:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowO caminhão de combate a incêndio com espuma ISUZU 4×4 é equipado com um motor 6HK1-TCG60 de 300 HP, construído sobre um chassi com tração integral 4×4 e pneus dianteiros 385/65R22.5 e traseiros 315/80R22.5 para forte desempenho em terrenos lamacentos e arenosos. Este caminhão de bombeiros com espuma ISUZUtransporta 3.500 litros no total (3.000L de água + 500L de espuma), com uma bomba de incêndio CB10/40-XZ fornecendo 40 L/s e um monitor PL8/32 montado no teto alcançando alcance de água ≥60m e alcance de espuma ≥48m. O proporcionador de espuma PH64-RS com proporção de mistura de 6% é projetado para incêndios de Classe B envolvendo óleo e produtos químicos. Os equipamentos padrão incluem mangueiras de incêndio, canhão de espuma, filtro e kit completo de ferramentas — tornando-o uma escolha confiável para corpos de bombeiros, campos de petróleo, aeroportos e instalações industriais que exigem resposta rápida.

|
Capacidade de Trabalho |
Modelo do Motor |
Distância entre eixos |
Superestrutura |
|
3000L de água + 500L de espuma |
300 HP / 6HK1-TCG60 |
4500 mm |
★ Tanque de aço carbono, capacidade de 3500L ★★ Bomba de incêndio CB10/40, vazão de 40 L/s a 1,0 MPa ★★ Monitor de teto PL8/32, vazão de 32 L/s com alcance de água ≥60 m e espuma ≥48 m ★ Proporcionador de espuma PH64-RS, proporção de mistura de 6% |
» Ⅰ.Principais Características :
❶ O motor diesel 6HK1-TCG60 de 300 HP fornece forte torque para aceleração rápida e bombeamento contínuo de espuma em condições de emergência.
❷ O chassi ISUZU GIGA FVR 4×4 transporta um tanque de água de 3000L e um tanque de espuma de 500L, combinado com uma bomba CB10/40-XZ com capacidade nominal de 40 L/s e 1,0 MPa.
❸ O monitor de teto PL8/32 oferece alcance de água de 60m e alcance de espuma de 48m, proporcionando às equipes o alcance necessário para um combate a incêndios seguro e de longa distância.
❹ A distância entre eixos de 4500 mm combinada com pneus dianteiros 385/65R22.5 e traseiros 315/80R22.5 garante estabilidade em terrenos acidentados e locais de trabalho lamacentos.
❺ Os equipamentos padrão incluem mangueiras de incêndio, mangueira de sucção, acoplamentos, canhão de espuma e kit de ferramentas — tudo necessário para combate a incêndios de Classe B imediatamente após a entrega.
» Ⅱ.Parâmetros do Produto :
| Caminhão de Bombeiros com Espuma ISUZU 4X4 Filipinas | |||
| Geral | Capacidade de trabalho | 3000L de água + 500L de espuma | |
| Chassi do caminhão | ISUZU GIGA FVR 4x4, cabine dupla | ||
| Potência do Motor | 300 HP/ ISUZU 6HK1-TCG60 | ||
| Bomba de incêndio | CB10/40-XZ | ||
| Canhão monitor de incêndio | PL8/32 | ||
| Misturador proporcional de espuma | PH64-RS | ||
| Velocidade máxima | 105 km/h | ||

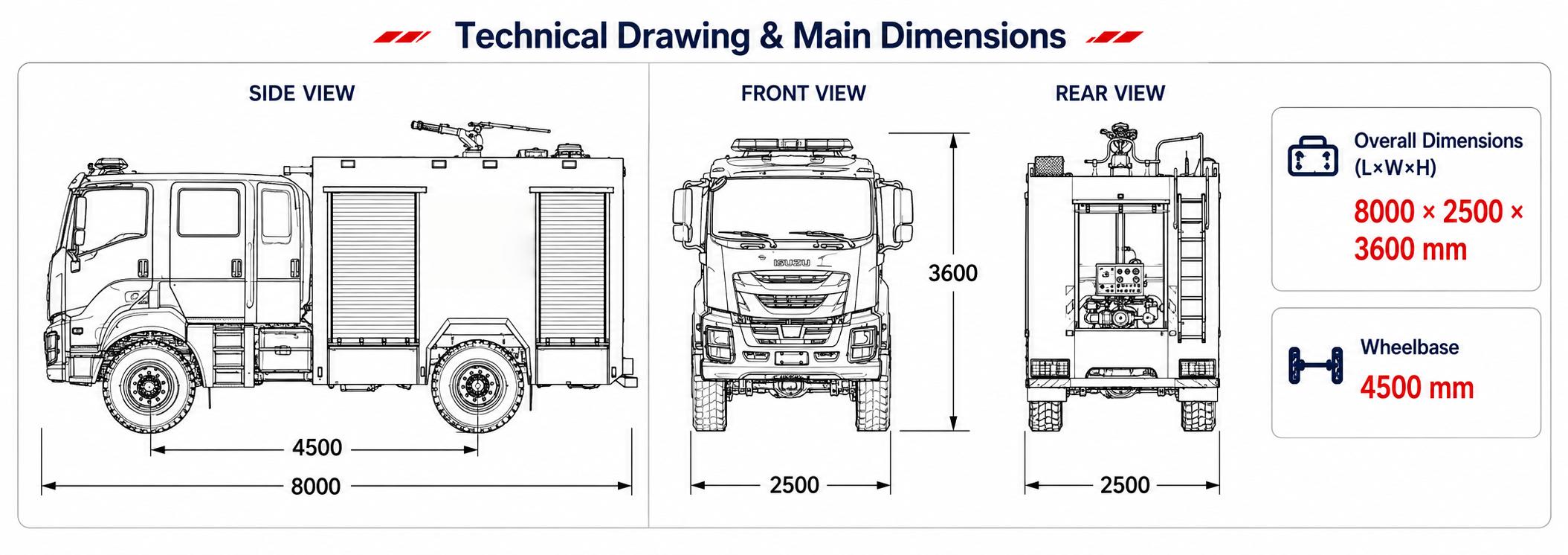

| Dimensões gerais C*L*A | 8000*2500*3600 mm | ||
| Peso bruto do veículo | 9900 kg | ||
| Peso em ordem de marcha | 5850 kg | ||
| Motor | Modelo do motor | 6HK1-TCG60 | |
| Tipo de combustível | Diesel | ||
| Potência | 300 HP(221KW) | ||
| Norma de emissões | Euro 5 | ||
| Cilindrada | 7790 ml | ||
| Tipo de motor | Motor diesel de 6 cilindros em linha, refrigeração a água, turboalimentado, com intercooler | ||
| Chassi | Tipo de tração | 4x4 | |
| Distância entre eixos | 4500 mm | ||
| Pneu | Dianteiro 385/65R22.5, traseiro 315/80R22.5, roda 6+1 | ||
| Nº de pneus | 6 pneus e 1 pneu sobressalente | ||
| Bomba de incêndio | Modelo | CB10/40-XZ | |
| Fluxo | 40L/s | ||
| Pressão | 1MPa | ||
| Pressão máxima de trabalho | 1.251MPa | ||
| Pressão máxima de entrada permitida | 0.4MPa | ||
| Altura máxima de sucção | 7m | ||
| Velocidade nominal | 3135±50r/min | ||
| Relação de velocidade | 1:1.4 | ||
| Tempo de desvio de água | ≤50s | ||
| Canhão de incêndio | Modelo | PL8/32 | |
| Fluxo | 32L/s | ||
| Pressão nominal de trabalho | 0.8MPa | ||
| Pressão máxima de trabalho | 1.2MPa | ||
| Alcance | Água | ≥60m | |
| Espuma | ≥48m | ||
| Rotação de inclinação | - 35~+70° | ||
| Rotação horizontal | 0~360° | ||
| Misturador de proporção de espuma | Modelo | PH64-RS | |
| Proporção de mistura | 6% | ||
| Faixa de pressão de trabalho | 0.6~1.4MPa | ||
| Faixa de fluxo | 16~64L/s | ||
| Categorias de líquidos espumantes adequadas | Categoria B | ||
| Configuração padrão | Todos os acessórios padrão: mangueira de incêndio, filtro, acoplamento, chave, canhão de água/espuma, kit básico de ferramentas, manual em inglês…… | ||


1. Chassi e trem de força
♦ Chassi: ISUZU GIGA FVR 4×4, distância entre eixos de 4500 mm, para estabilidade em terrenos off-road e acidentados
♦ Motor: diesel 6HK1-TCG60, 300 HP (221 kW), torque elevado para resposta rápida e operação prolongada da bomba
♦Transmissão: Manual de 9 velocidades, seleção precisa de marchas para diferentes condições de estrada

2. Sistema de combate a incêndio
♦ Tanque: 3000L de água + 500L de espuma (3500L no total), aço carbono, defletores antioleagem para estabilidade em terrenos acidentados
♦ Bomba: CB10/40-XZ, 40 L/s a 1.0 MPa, acionada por tomada de força, elevação de sucção de 7m, tempo de escorva ≤50s

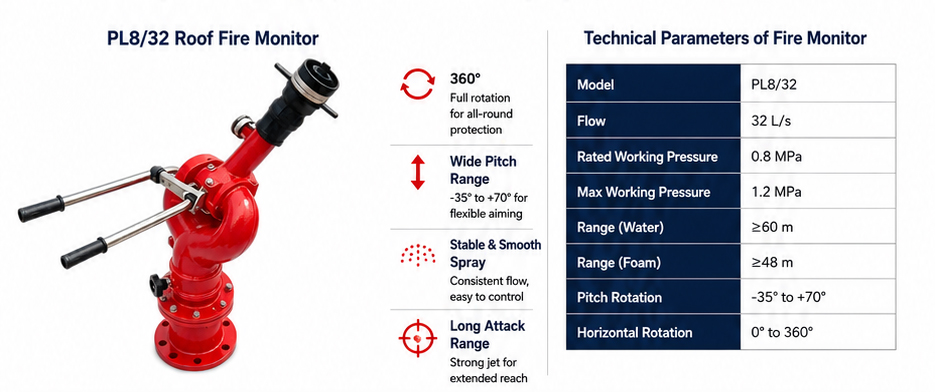

♦ Canhão monitor: PL8/32, fluxo de 32 L/s, alcance de água ≥60m, espuma ≥48m, rotação horizontal de 360°, inclinação de -35° a +70°
♦ Misturador de espuma: PH64-RS, proporção fixa de 6%, faixa de fluxo de 16-64 L/s, para incêndios com líquidos da Classe B

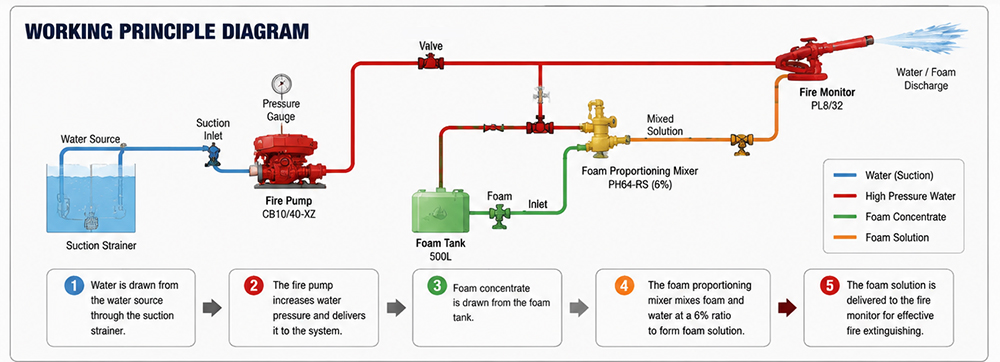

»Ⅳ.Princípio de funcionamento do caminhão de combate a incêndio com espuma:
• Entrada de sucção
Porta de sucção de grande diâmetro DN125 com escorva rápida e alto fluxo, capta água de fontes naturais como lagoas ou rios quando os hidrantes não estão disponíveis.
• Conexão de enchimento
Entrada externa de água DN65 para conexão com hidrante ou bomba auxiliar, reabastece o tanque rapidamente em cenários de abastecimento urbano ou municipal.
• Portas de descarga
As saídas DN65 e DN80 em ambos os lados suportam conexões simultâneas de mangueiras, adaptando-se a diferentes necessidades de pressão e vazão para uma entrega de água mais rápida.
• Circuito de espuma
O sistema independente de espuma em circuito fechado realiza sucção, mistura e descarga pressurizada por conta própria. Alterna instantaneamente entre água e espuma, mantendo uma proporção de mistura constante de 6% para combate a incêndios com óleo.

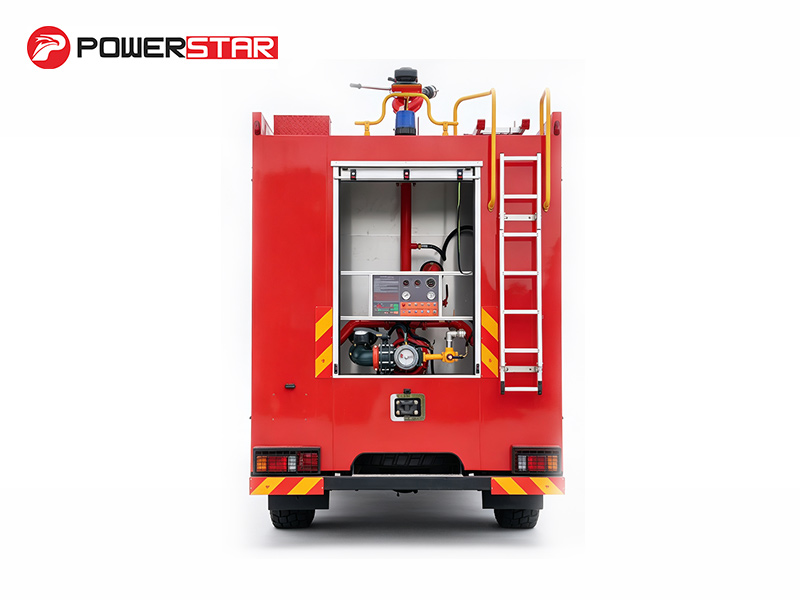

» Ⅴ.Sistema de bomba de incêndio :

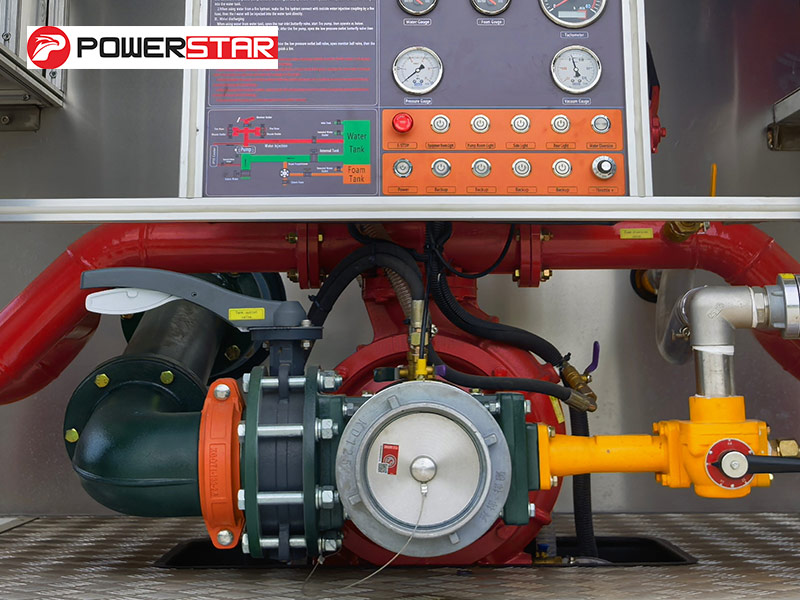

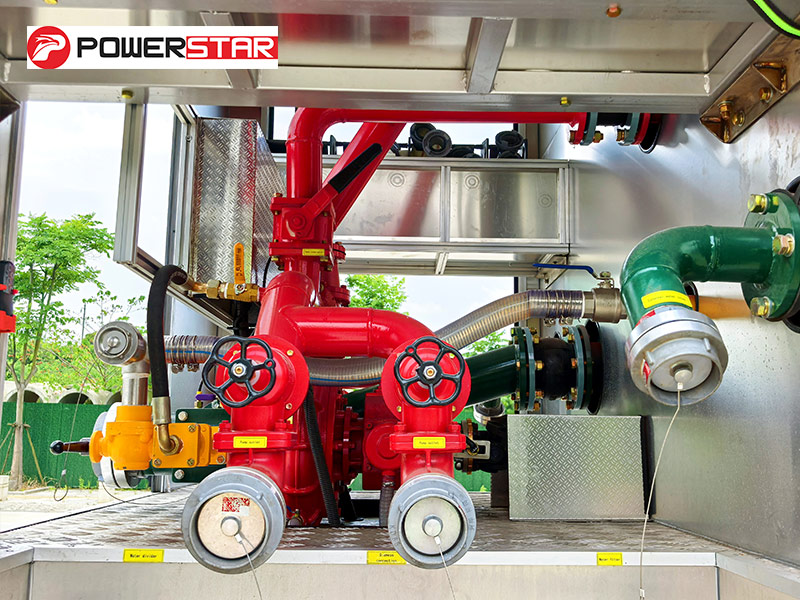

Bomba de incêndio:
Uma bomba de incêndio CB10/40 com vazão nominal de 40 L/s a 1,0 MPa está instalada na sala traseira da bomba. Esta bomba foi desenvolvida para um desempenho confiável, fornecendo pressão de água estável para garantir que mangueiras de incêndio e monitores possam fornecer água ou espuma com eficiência em longas distâncias para supressão de incêndios.
|
Modelo da bomba de incêndio |
Vazão |
Pressão |
Pressão máxima de trabalho |
Pressão máxima permitida de entrada |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

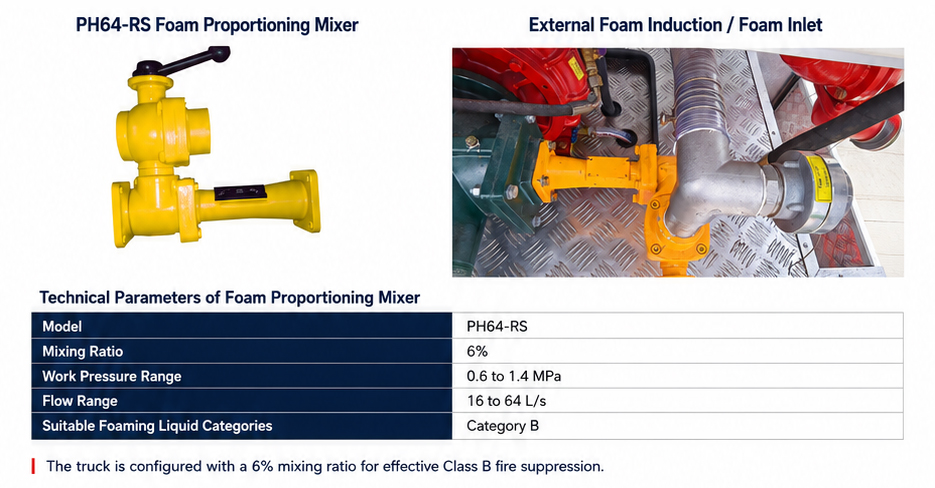

Proporcionador de espuma tipo anel com bomba PH64, proporção de mistura ajustável de 3% a 6%, vazão máxima de mistura de 64 L/s. Mistura automaticamente o concentrado de espuma com água para uma supressão eficiente de incêndios de Classe B. Operação simples sem necessidade de alimentação externa.

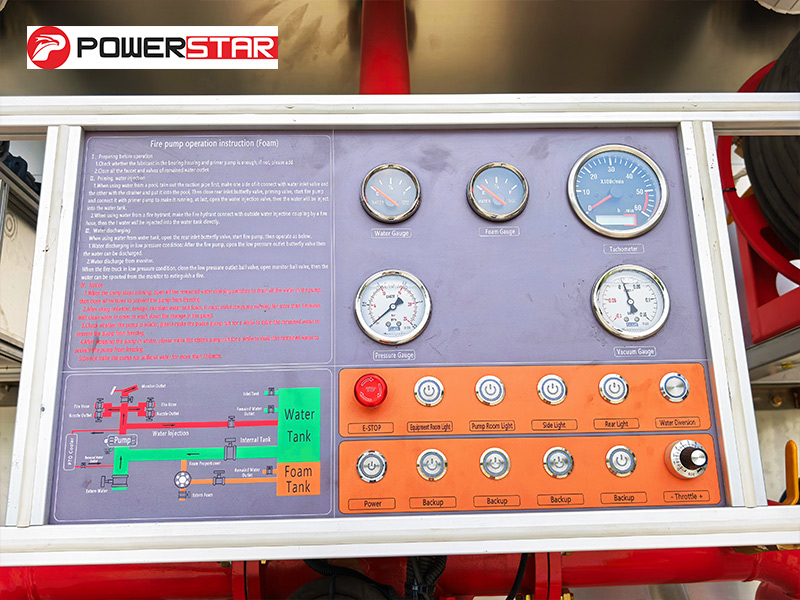

Inclui instruções de operação, diagrama da tubulação do tanque, manômetro, medidor de nível de água, medidor de nível de espuma, parada de emergência, controle da tomada de força, interruptor principal de energia, controles da bomba, controles do monitor e iluminação dos compartimentos. Todos os controles estão claramente identificados para uma operação simples.

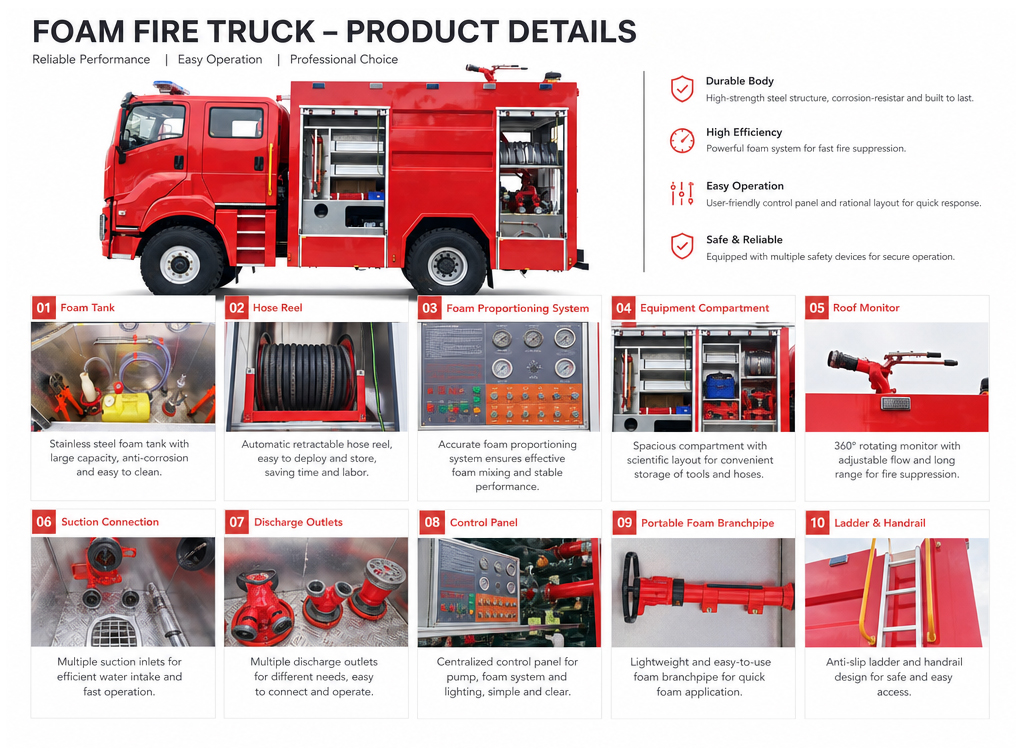

» Ⅵ.Equipamentos de combate a incêndio :

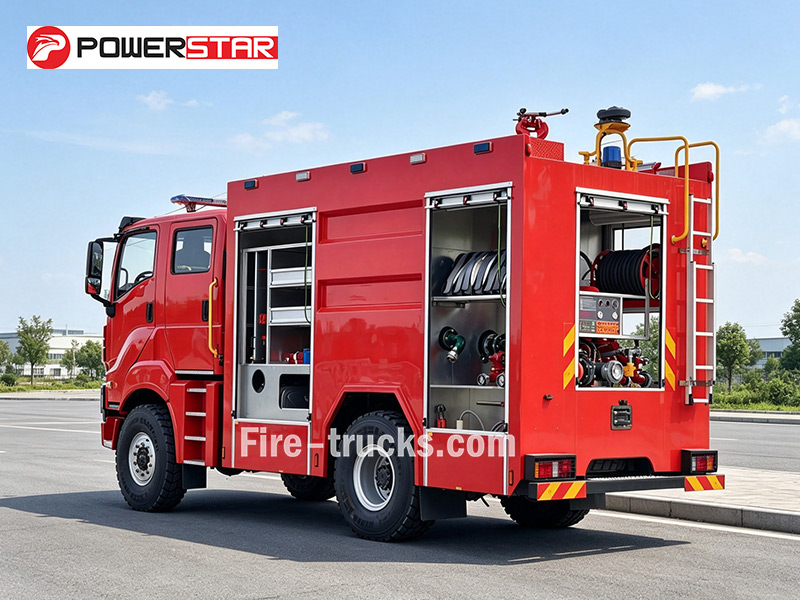

• Compartimento de equipamentos

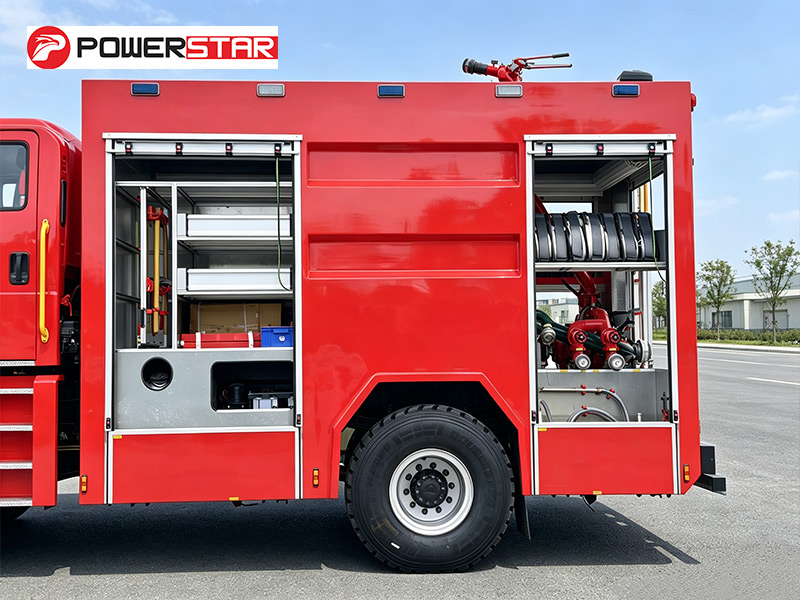

Localizados em ambos os lados do veículo, esses compartimentos são equipados com racks de equipamentos e bandejas de armazenamento. Os racks mantêm mangueiras de incêndio, tubos de sucção e pistolas de espuma organizados. As bandejas de armazenamento permitem acesso rápido a ferramentas como chaves, machados e pés de cabra, melhorando a eficiência do resgate.

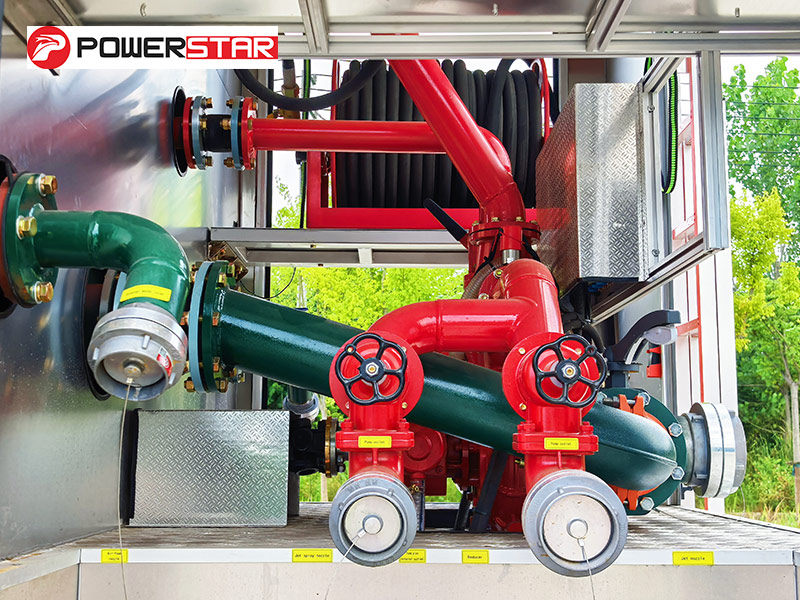

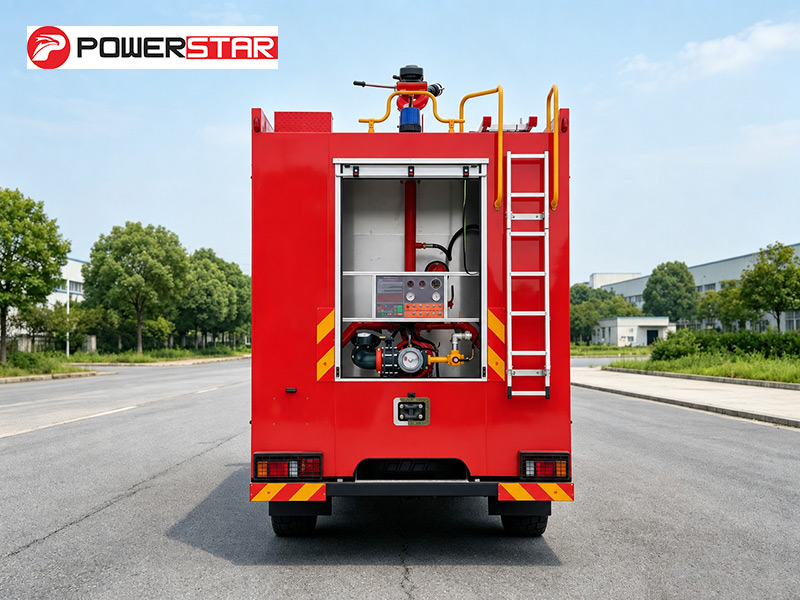

•Sala da bomba: Equipada com bomba de incêndio CB10/40, painel de controle, manômetro, vacuômetro e sistema de iluminação. Os acessórios incluem mangueiras de incêndio, mangueiras de sucção, coletores, filtros, bicos de incêndio, pistolas de espuma, chaves para mangueiras de sucção e redutores.

Este caminhão de combate a incêndio com espuma ISUZU GIGA FVR 4×4 é equipado com uma bomba CB10/40-XZ montada na traseira e um monitor PL8/32 no topo da cabine. A capacidade total de fluidos é de 3.500 litros — 3.000 L para água e 500 L para espuma. O caminhão utiliza um chassi robusto 4×4 e é movido por um motor 6HK1-TCG60 de 300 HP. A entrega padrão inclui mangueiras de incêndio, linha de sucção, conexões, pistola de espuma e um kit completo de ferramentas. As especificações completas podem ser encontradas abaixo:

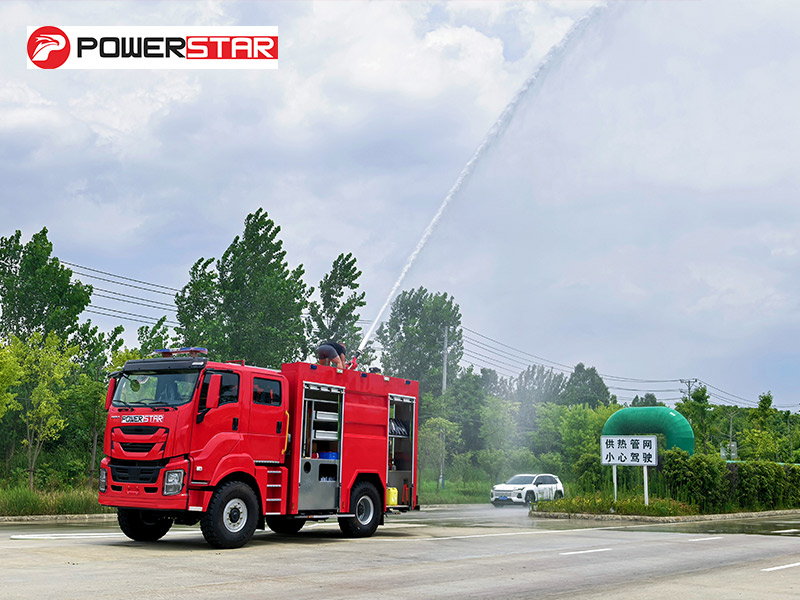

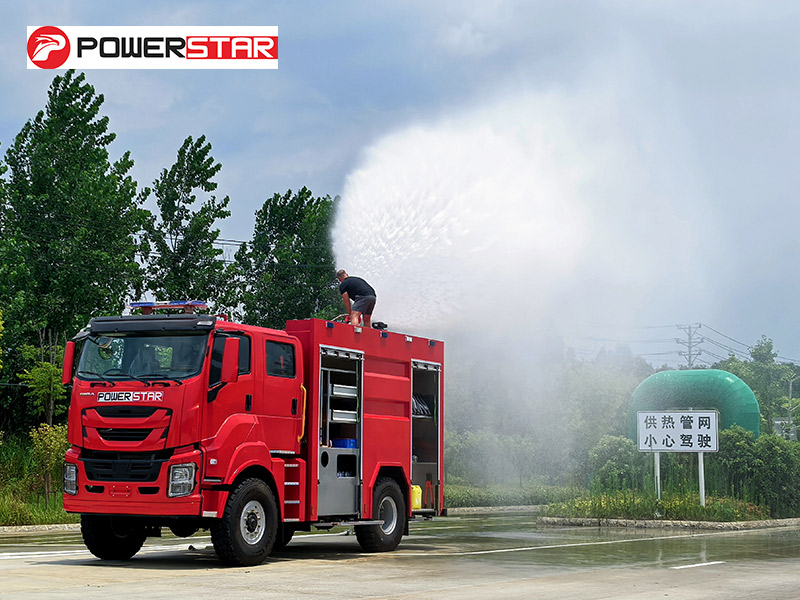

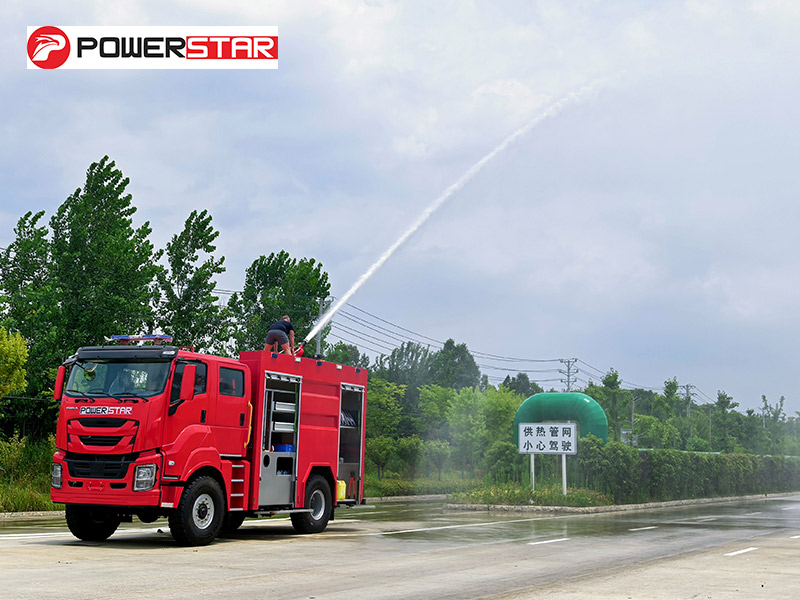

» Ⅶ.Teste de desempenho do monitor de incêndio :

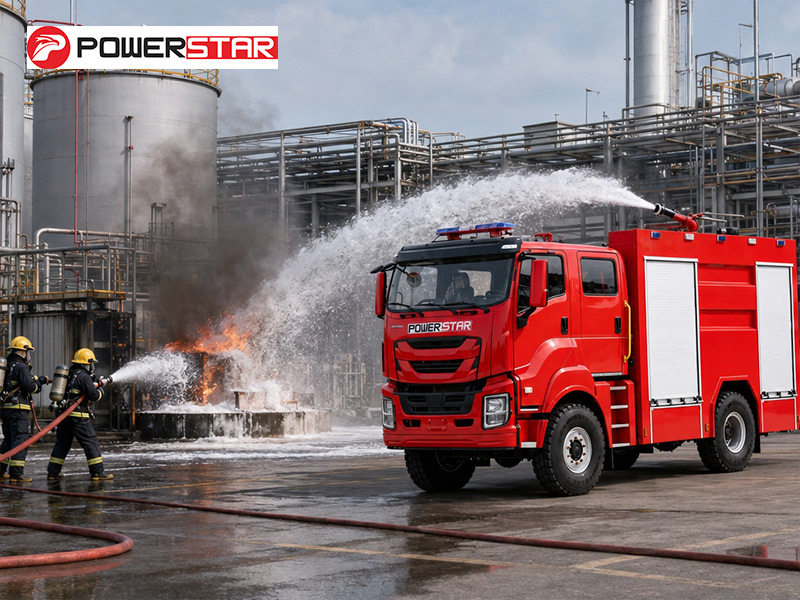

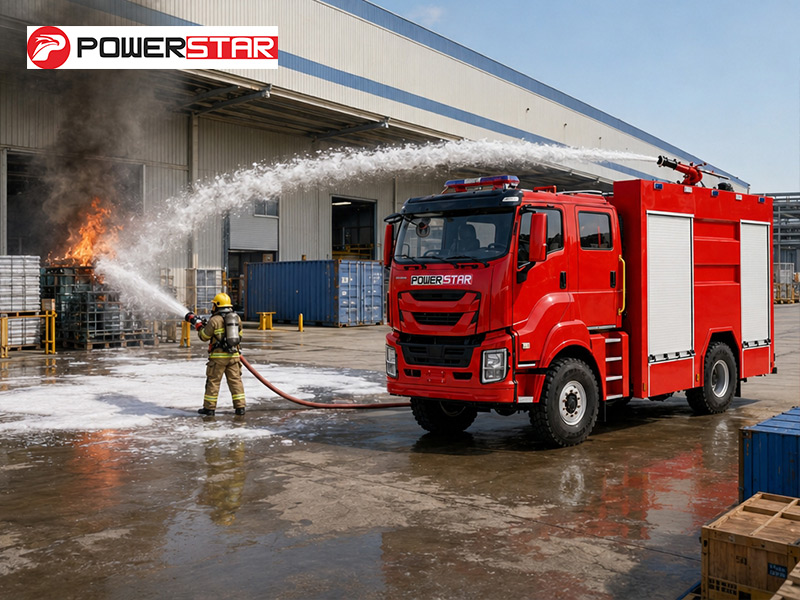

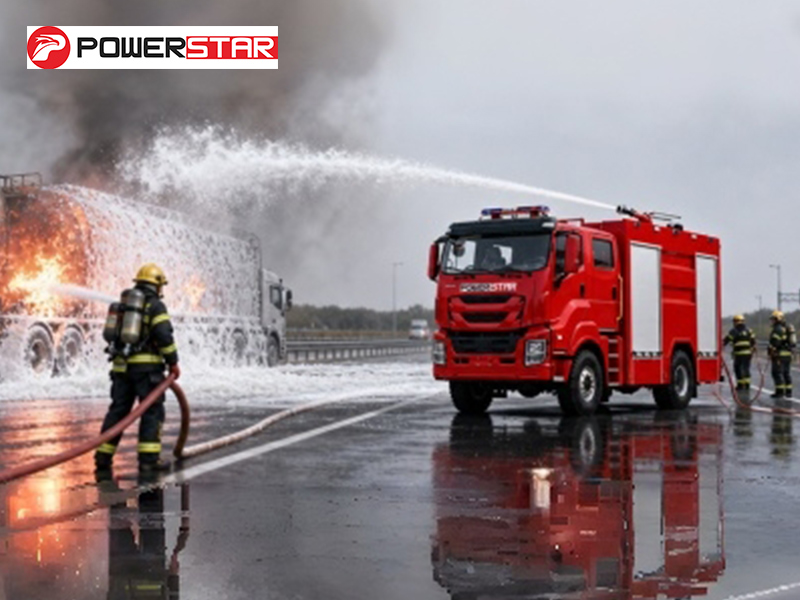

» Ⅷ.Cenários de aplicação :
