Caminhão de motor de bombeiros com tanque de água Isuzu

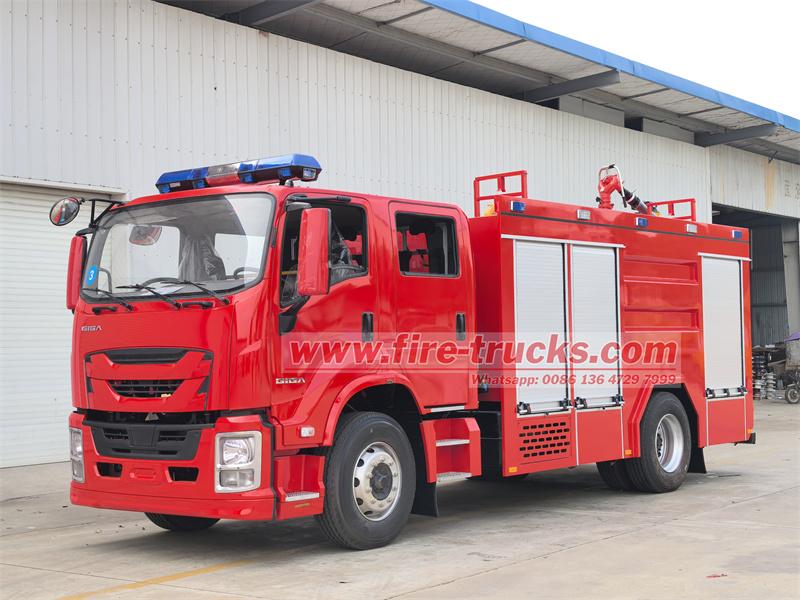

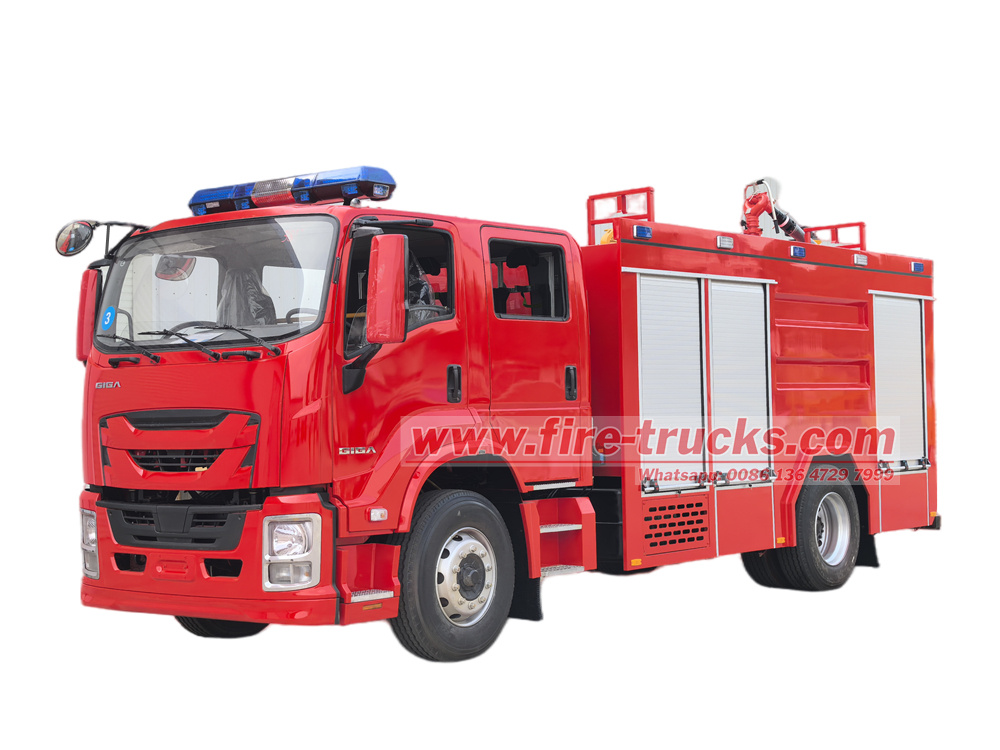

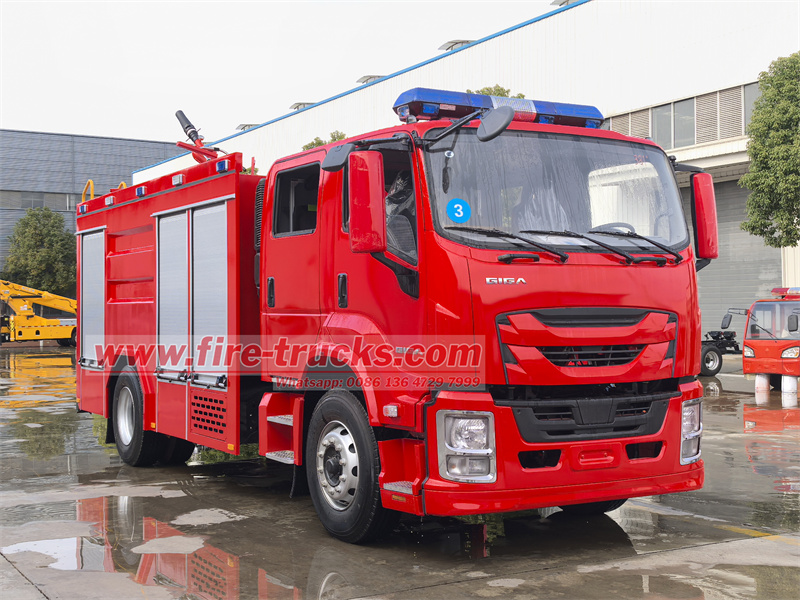

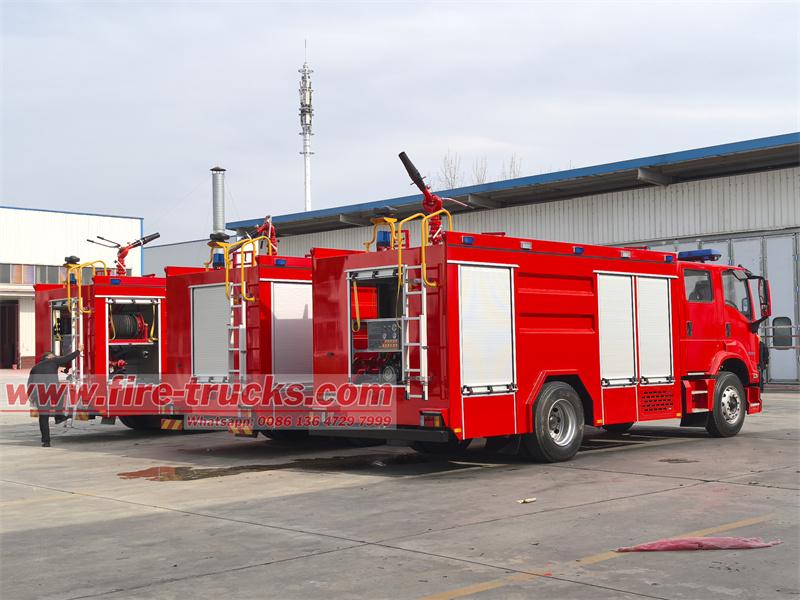

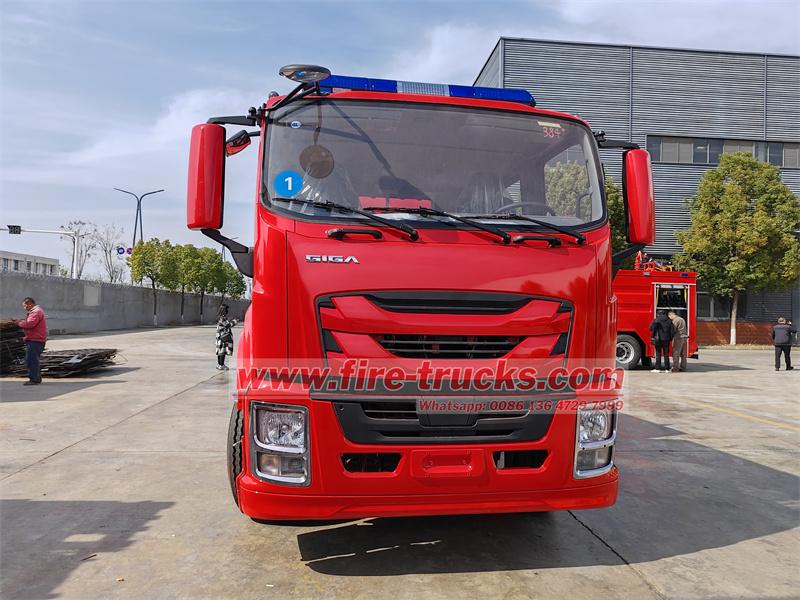

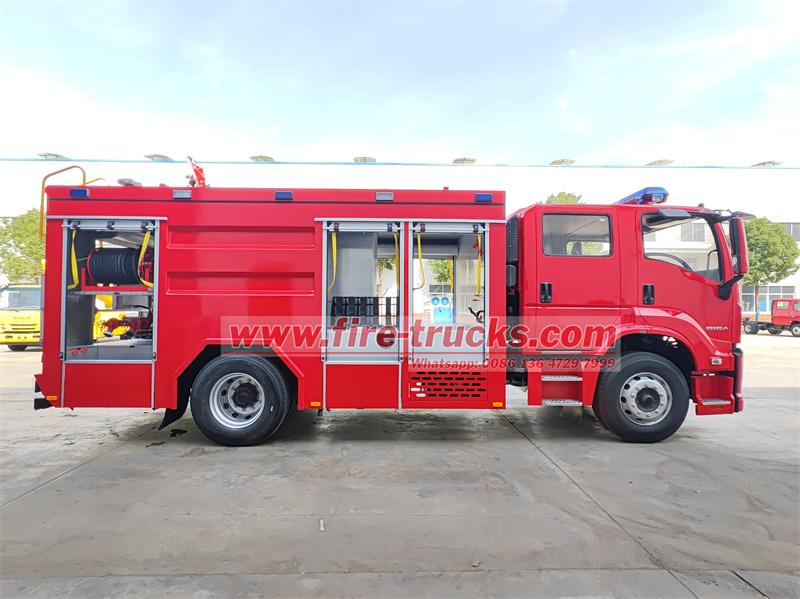

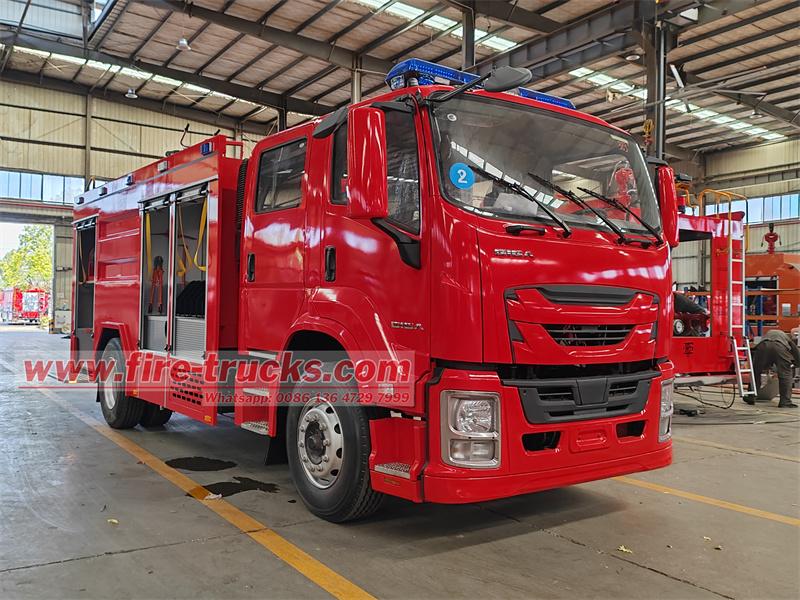

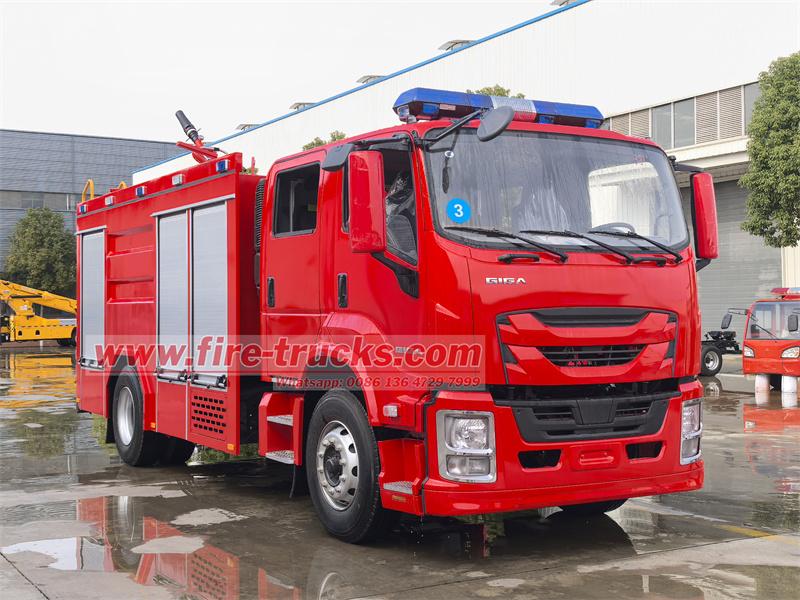

Caminhão de bombeiros com tanque de água Isuzué um caminhão de bombeiros de tamanho médio modificado com base no chassi FTR GIGA 4X. É equipado com um motor 4HK1-TCG60 de 205 cavalos de potência e uma caixa de câmbio MLD de 6 velocidades, sendo altamente manobrável. Sua configuração principal inclui um tanque de água de 5m³ + 1m³ de tanque de espuma, que realiza o combate a incêndios em modo duplo água/espuma por meio de um sistema inteligente de mistura proporcional, sendo adequado para incêndios de Classe A (sólidos) e Classe B (líquidos). A bomba de incêndio CB10/40 a bordo (vazão 40L/s) fornece uma fonte de água de alta pressão estável, e o compartimento da bomba traseira integra um grupo de válvulas de controle para suportar a troca rápida de modos de operação.O teto é equipado com um monitor de incêndio fixo PL8/32 com um alcance de

≥

60 metros, que pode pulverizar água ou mistura de espuma para atingir o combate a incêndios remoto. A caixa de equipamentos é equipada com mangueira de incêndio, distribuidor de água, ferramentas de demolição (machado, picareta, pá) e equipamentos de manutenção, suportando o fornecimento de água multidirecional e coordenação de combate corpo a corpo. O veículo utiliza o sistema de ligação inteligente "bomba-mangueira-espuma", combinado com pulverização remota e mangueiras de água colocadas manualmente para formar uma rede de combate a incêndios tridimensional. É adequado para combate a incêndios urbanos, industriais e de petróleo, e possui alta eficiência, flexibilidade e confiabilidade.●Melhor fábrica de caminhões de emergência de incêndio da China

●Mais de 500 trabalhadores, produção grande e avançada● Ser projetado de acordo com suas necessidades

● Entrega rápida, qualquer pedido é bem-vindo●

24

meses de garantia de qualidade

Caminhão de bombeiros com água e espuma Isuzu FTR GIGA 6cbmChassiMarca do chassi

ISUZU

O caminhão de bombeiros é equipado com um tanque de água de 5 metros cúbicos montado centralmente e um tanque de espuma de 1 metro cúbico. Este projeto não só otimiza a distribuição do centro de gravidade do veículo, melhorando a estabilidade de condução, mas também garante reservas suficientes de meio de extinção de incêndios.

●

Projeto de embalagem de tanque duplo

5

m³ de tanque de água: feito de aço carbono, com tratamento anticorrosivo interno e equipado com placas quebra-ondas para garantir a estabilidade de condução; uma porta de injeção rápida de água é instalada no topo para suportar a injeção de água de canal duplo (sucção de bomba injeção de água/injeção direta externa).

1

m³ de tanque de espuma: corpo do tanque de aço inoxidável independente, equipado com um misturador de proporção de espuma elétrica, proporção de mistura ajustável (3%-6%), compatível com espuma Classe A/Classe B, conectado ao tanque de água, misturado automaticamente de acordo com a proporção predefinida durante a extinção de incêndios, garantindo a entrega precisa do líquido de espuma.

Controle inteligente do nível de líquido: Ambos os tanques são equipados com sistemas precisos de indicação do nível de líquido, permitindo que os operadores entendam o volume de meio restante em tempo real, fornecendo proteção confiável para operações de combate a incêndios.

● Otimização da tubulação

A saída do corpo do tanque e o tubo de entrada da bomba de incêndio adotam um projeto de conexão rígida + absorção de choque de borracha para reduzir a perda de pressão; a tubulação de espuma possui uma válvula de retenção embutida para evitar o refluxo e garantir a precisão da mistura.

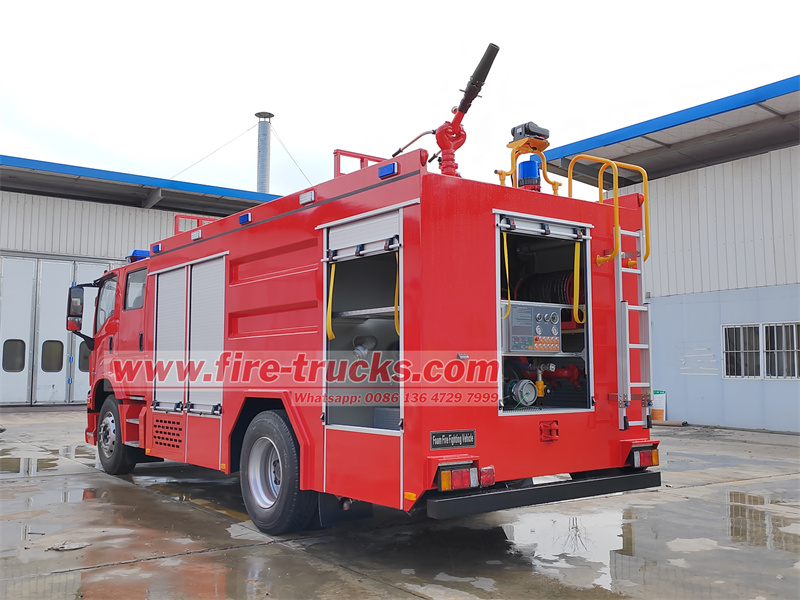

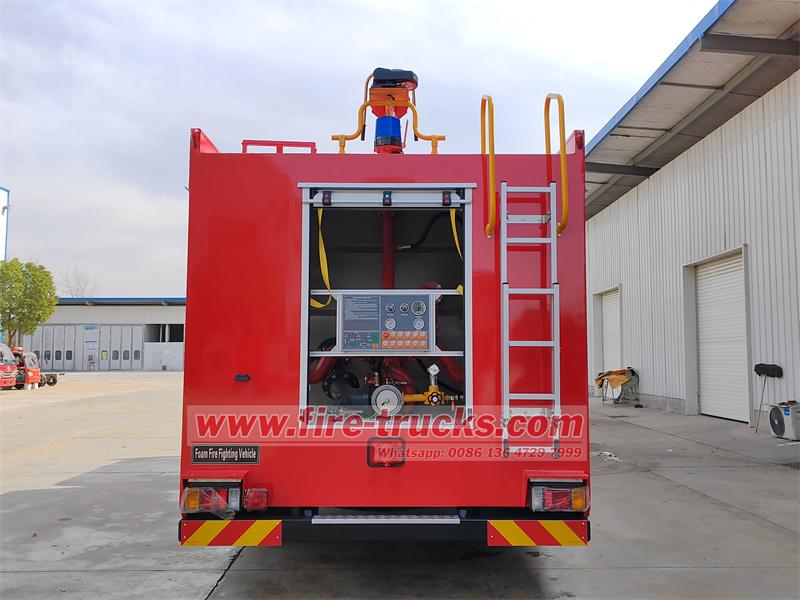

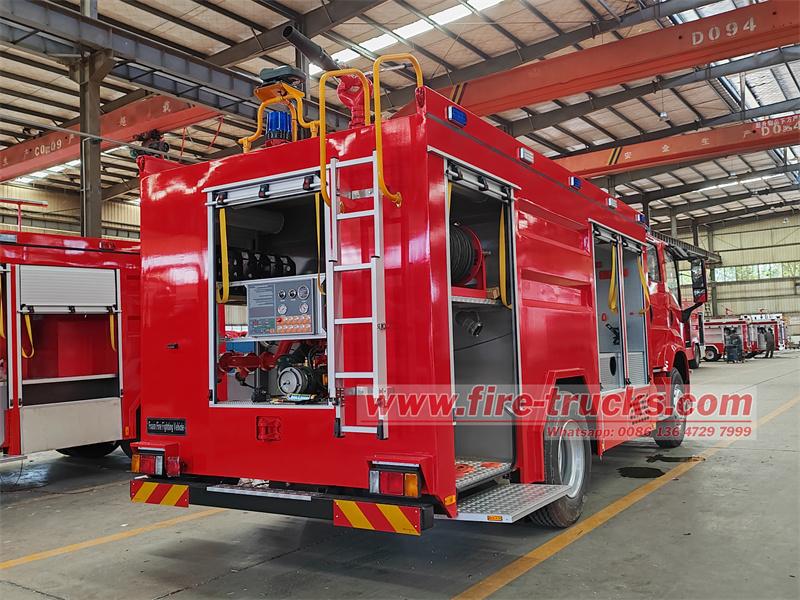

Bomba de incêndio CB10/40: núcleo de potência versátil de média e baixa pressãoA bomba de incêndio CB10/40 instalada no compartimento da bomba na parte traseira do veículo é a fonte de energia principal deste caminhão de bombeiros. A bomba possui forte capacidade de absorção de água e características de alta pressão de saída e pode estabelecer rapidamente a pressão da água e o fluxo necessário para a extinção de incêndios em pouco tempo. A bomba CB10/40 é projetada com múltiplas saídas, que podem ajustar de forma flexível a saída e a pressão do fluxo de água ou da mistura de espuma de acordo com as necessidades reais do local de extinção de incêndios para garantir a eficiência e a precisão das operações de extinção de incêndios. O corpo da bomba possui uma estrutura compacta, fácil manutenção e boa capacidade de auto-escorvamento. Pode ser rapidamente colocado em batalha mesmo em ambientes com fontes de água distantes ou condições adversas.

•Parâmetros de desempenho

Vazão nominal 40L/s@1.0MPa (modo de baixa pressão), 28L/s@1.3MPa (modo de alta pressão), profundidade máxima de sucção 7m, suporta modo dual de auto-escorvamento/desvio de água.

•Controle inteligente

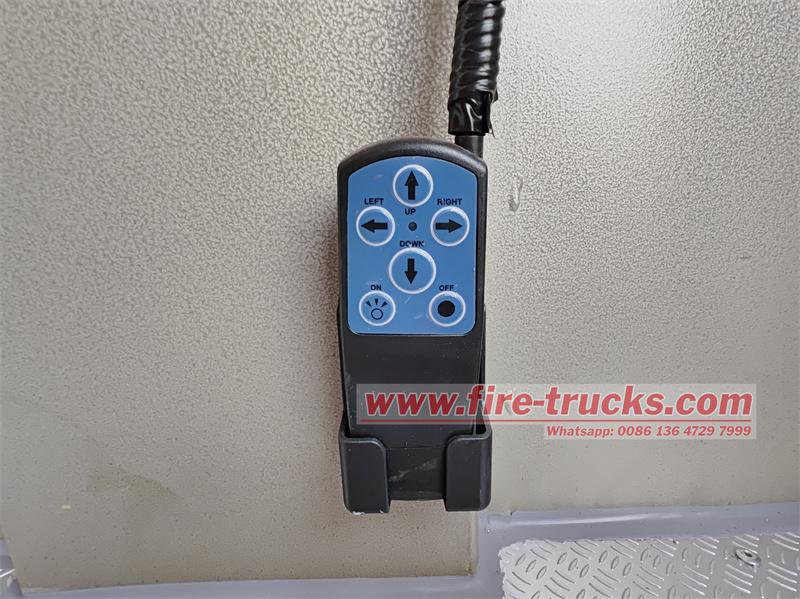

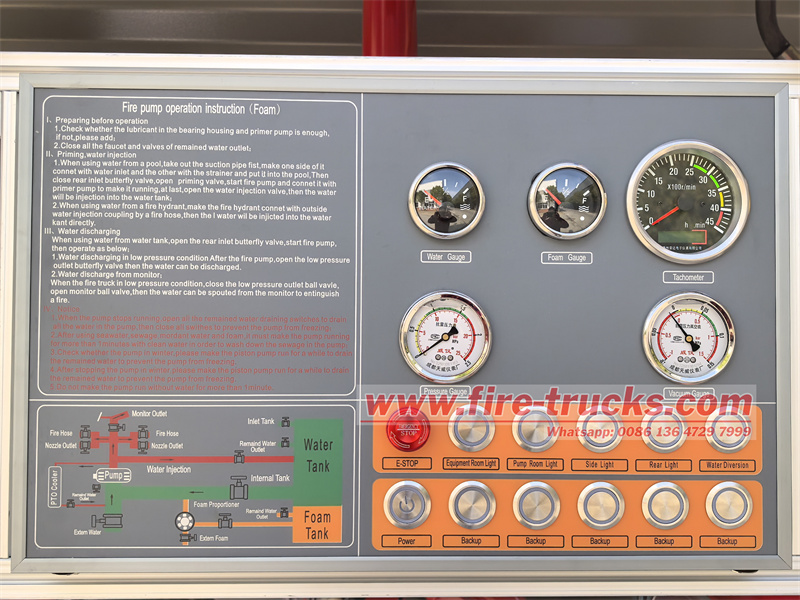

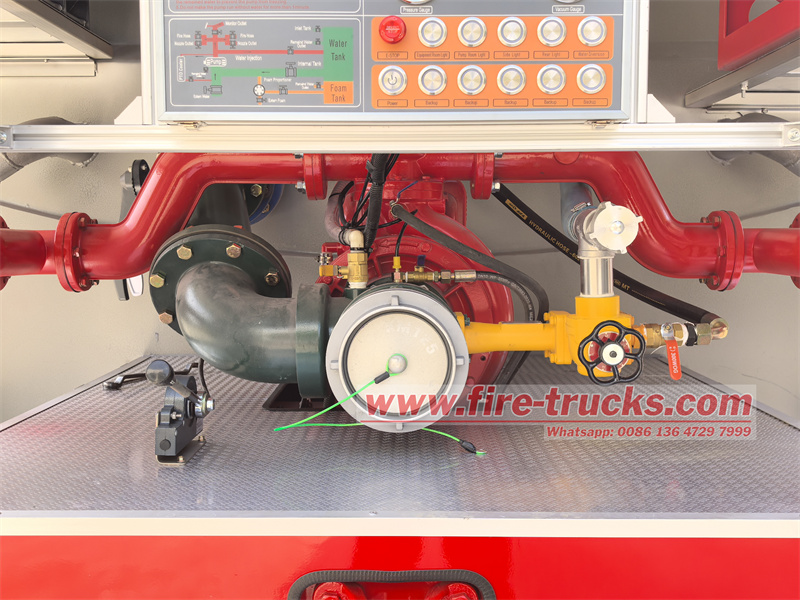

O compartimento da bomba é equipado com acelerador controlado eletronicamente, válvula reguladora de pressão e tela de exibição das condições de trabalho. O motorista pode ajustar a pressão de saída por meio de um controle remoto sem fio ou painel do compartimento da bomba, e o tempo de resposta é inferior a 3 segundos.

•

Configuração multi-saída

A saída principal (Ø80mm) é conectada ao monitor de incêndio, e as saídas auxiliares (Ø65mm) em ambos os lados são usadas para mangueiras de incêndio. O grupo de válvulas adota controle pneumático para evitar atrasos na operação manual.

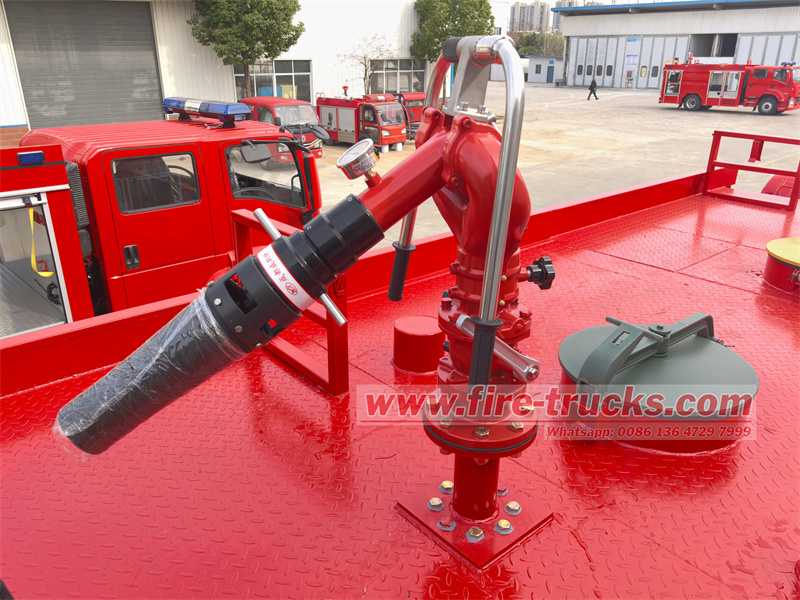

Monitor de incêndio PL8/32: unidade de ataque de precisão de longo alcance

O monitor de incêndio de dupla finalidade água-espuma fixo PL8/32 equipado no topo do veículo é uma "espada afiada" nas operações de combate a incêndios. O canhão de incêndio pode ser controlado remotamente para atingir a troca rápida entre o jato de água e o fluxo de espuma para atender às necessidades de diferentes condições de incêndio. O monitor de incêndio PL8/32 possui uma ampla gama de pulverização e um alto alcance. Pode cobrir efetivamente a fonte de incêndio em terreno complexo e espaço estreito e controlar rapidamente o incêndio. Sua capacidade de pulverização direcional precisa, combinada com um forte fluxo de água ou fluxo de espuma, pode reduzir rapidamente a temperatura da cena do incêndio, isolar o oxigênio e extinguir efetivamente todos os tipos de incêndios.

•

Desempenho de pulverização

Vazão 32L/s@0.8MPa, alcance

≥

60m (água),≥

48m (espuma), ângulo de elevação -45

°

~+70°

, rotação horizontal 360

°

, a cabeça da pistola é um projeto de desvio para reduzir o recuo.•

Controle de ligação

O joystick da posição da pistola integra ajuste proporcional eletrônico e é interligado com o sistema de espuma: o misturador é iniciado automaticamente quando o modo de espuma é selecionado, e a vazão muda sincronicamente com a abertura da boca do cano.

Equipamento de combate a incêndios

O equipamento de combate a incêndios do

Isuzu FTR GIGA 6cbm

auto-tanque multifuncional

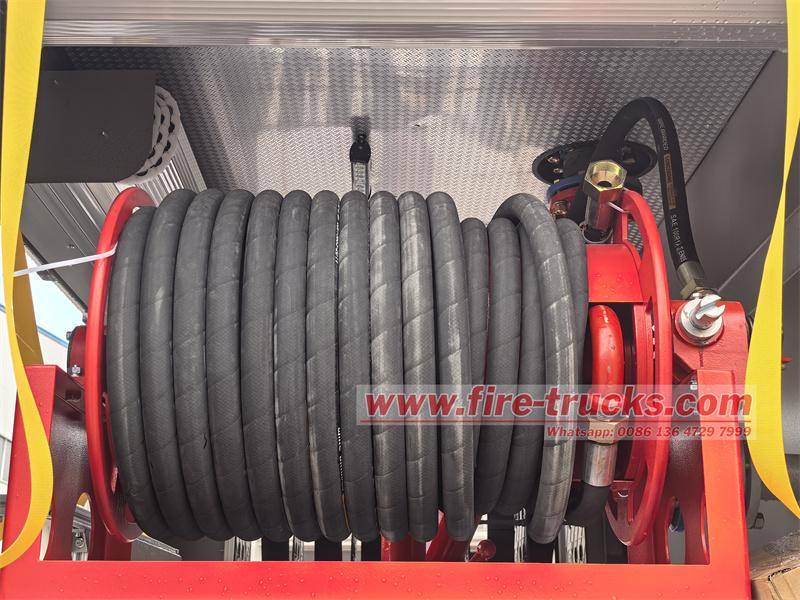

É completo e prático. O compartimento da bomba é equipado com uma mangueira de incêndio, que é longa o suficiente para cobrir uma ampla cena de incêndio, garantindo que a fonte de água possa alcançar rapidamente a linha de frente de combate a incêndios. Ao mesmo tempo, também é equipado com um coletor de água e um filtro de água para garantir a limpeza da qualidade da água e a eficiência do combate a incêndios. O distribuidor de água pode distribuir o fluxo de água de forma flexível para atender às necessidades de múltiplos combates a incêndios simultaneamente. Além disso, a caixa de equipamentos também é equipada com machados, picos, pás, chaves e outras ferramentas para facilitar que os bombeiros quebrem obstáculos e reparem equipamentos. Além da potente bomba de incêndio CB10/40, o compartimento da bomba também é equipado com manômetros de pressão, manômetros de vácuo, indicadores de nível de água, indicadores de nível de espuma, tacômetros etc., que podem monitorar dados relevantes em tempo real.O caminhão de bombeiros adota o sistema de extinção de incêndio de **"água + espuma" de mídia dupla**, combinando equipamentos de pulverização remota e combate corpo a corpo para trabalhar juntos e alcançar uma supressão de incêndio eficiente.

1. Extinção de incêndio com água (resfriamento)● Os 5m³ de tanque de água fornecem um fluxo de água de alta pressão, que é pressurizado pela bomba de incêndio CB10/40 (40L/s), pulverizado pelo monitor de incêndio PL8/32 ou mangueira de água, e utiliza o efeito de absorção de calor e resfriamento da água para extinguir incêndios sólidos (como edifícios, madeira etc.).2. Extinção de incêndio com espuma (isolamento por asfixia)● O tanque de 1m³ de espuma armazena líquido de espuma Classe A/Classe B, que é misturado com água através de um misturador proporcional (3%-6% ajustável) para formar uma solução de espuma.● Após a pulverização do monitor de espuma, ele cobre a superfície do objeto em combustão, isola o oxigênio e suprime vapores combustíveis, sendo especialmente adequado para incêndios líquidos, como óleos e produtos químicos.3. Ligação coordenada de equipamentos de combate a incêndiosNas operações de combate a incêndios, os vários componentes docaminhão de combate a incêndios Isuzu GIGA 6cbm de espumatrabalham em estreita colaboração para formar um sistema de combate a incêndios eficiente. Ao receber um alarme de incêndio, o motorista dirige rapidamente o veículo até o local, começa a absorver água através da bomba de incêndio CB10/40 no compartimento da bomba ou extrai diretamente agentes extintores de tanques de água e tanques de espuma e os pressuriza para o monitor de incêndio. O operador seleciona o modo de combate a incêndios e o ângulo de pulverização apropriados de acordo com a situação do incêndio, e o monitor de incêndio PL8/32 imediatamente lança um ataque feroz. Os equipamentos auxiliares, como mangueiras de incêndio, extintores de incêndio e ferramentas de demolição equipados na caixa de equipamentos, podem ser rapidamente implantados no local, conforme necessário, formando uma ligação com a bomba de incêndio e o monitor de incêndio para construir conjuntamente uma rede tridimensional de combate a incêndios.

•Linkage control

The gun position joystick integrates electronic proportional adjustment and is interlocked with the foam system: the mixer is automatically started when the foam mode is selected, and the flow rate changes synchronously with the muzzle opening.

Firefighting equipment

The firefighting equipment of the Isuzu FTR GIGA 6cbmmultipurpose fire tender is complete and practical. The pump room is equipped with a fire hose, which is long enough to cover a wide fire scene, ensuring that the water source can quickly reach the firefighting front line. At the same time, it is also equipped with a water collector and a water filter to ensure the cleanliness of the water quality and the efficiency of firefighting. The water distributor can flexibly distribute the water flow to meet the needs of multiple firefighting at the same time. In addition, the equipment box is also equipped with fire axes, picks, shovels, wrenches and other tools to facilitate firefighters to break obstacles and repair equipment. In addition to the powerful CB10/40 fire pump, the pump room is also equipped with pressure gauges, vacuum gauges, water level gauges, foam level gauges, tachometers, etc., which can monitor relevant data in real time.

The fire truck adopts **"water + foam" dual-media fire extinguishing system**, combining remote spraying and close combat equipment to work together to achieve efficient fire suppression.

1. Water fire extinguishing (cooling)

● The 5m³ water tank provides high-pressure water flow, which is pressurized by the CB10/40 fire pump (40L/s), sprayed by the PL8/32 fire monitor or water hose, and uses the heat absorption and cooling effect of water to extinguish solid fires (such as buildings, wood, etc.).

2. Foam fire extinguishing (asphyxiation isolation)

● The 1m³ foam tank stores Class A/Class B foam liquid, which is mixed with water through a proportioning mixer (3%-6% adjustable) to form a foam solution.

● After the foam monitor is sprayed, it covers the surface of the burning object, isolates oxygen and suppresses combustible vapors, which is especially suitable for liquid fires such as oils and chemicals.

3. Firefighting equipment coordinated firefighting linkage

In firefighting operations, the various components of the Isuzu GIGA 6cbm foamfire fighting truck work closely together to form an efficient firefighting system. When receiving a fire alarm, the driver quickly drives the vehicle to the scene, starts to absorb water through the CB10/40 fire pump in the pump room, or directly extracts fire extinguishing agents from water tanks and foam tanks and pressurizes them to the fire monitor. The operator selects the appropriate firefighting mode and spray angle according to the fire situation, and the PL8/32 fire monitor immediately launches a fierce attack. The auxiliary equipment such as fire hoses, fire extinguishers, and demolition tools equipped in the equipment box can be quickly deployed on site as needed, forming a linkage with the fire pump and fire monitor to jointly build a three-dimensional firefighting network.
