How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

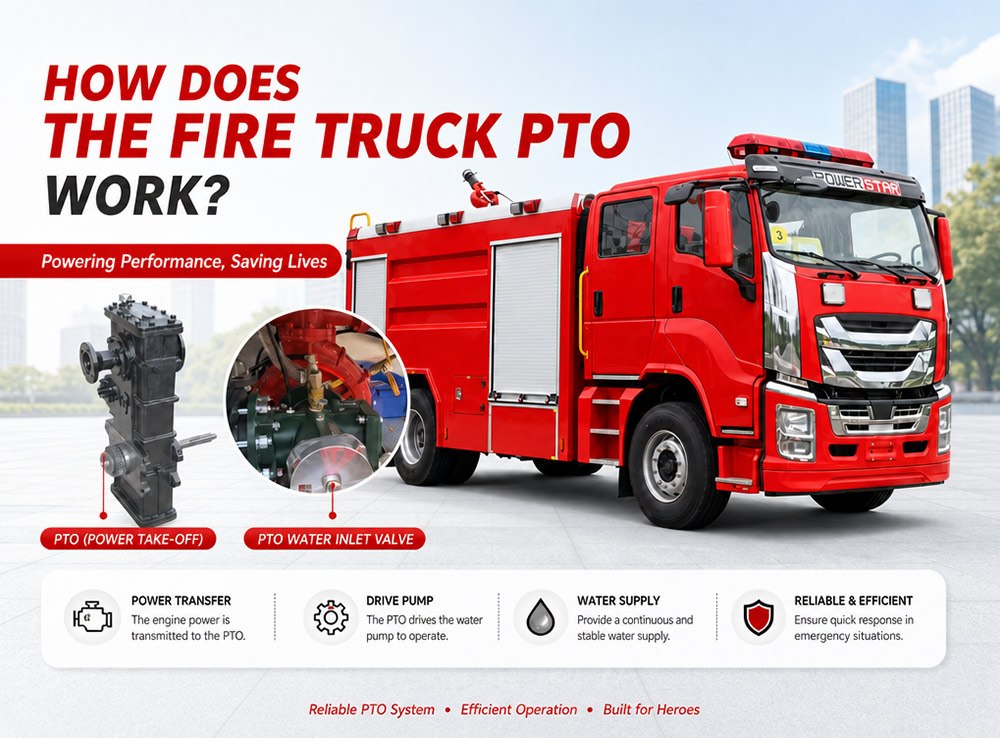

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

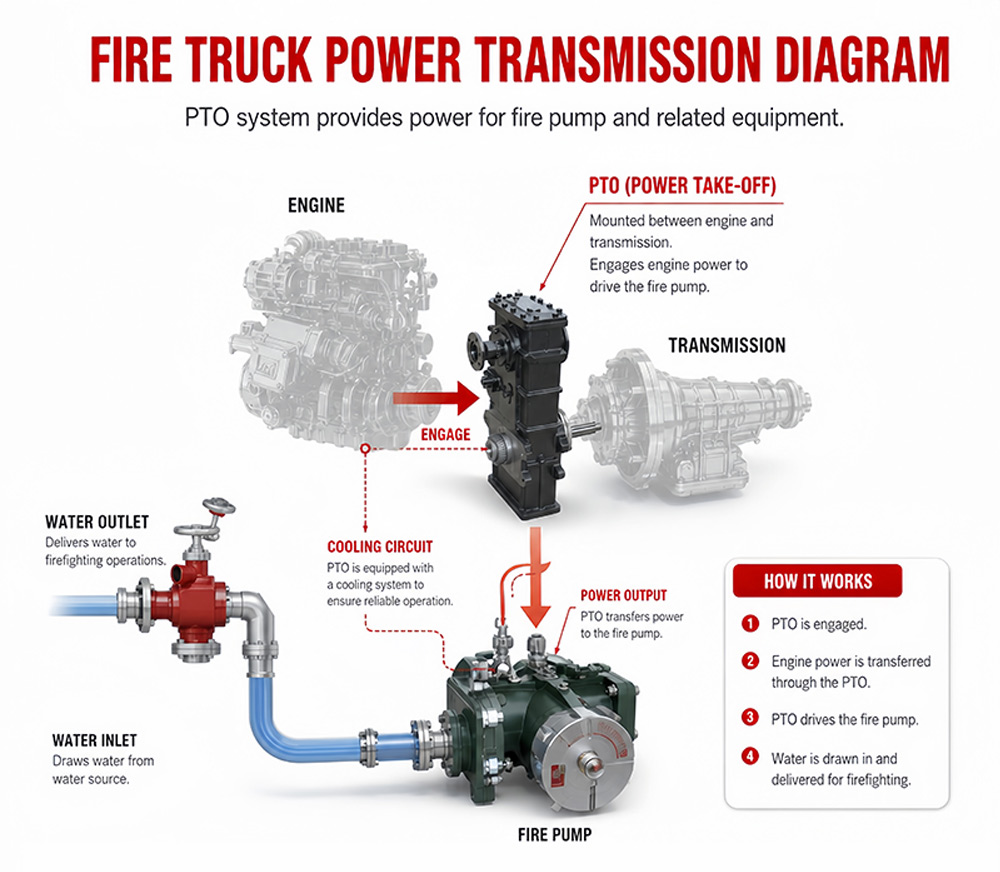

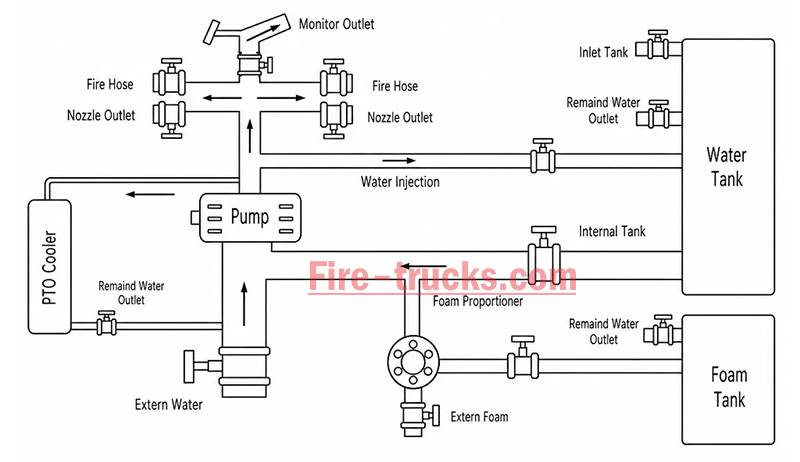

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

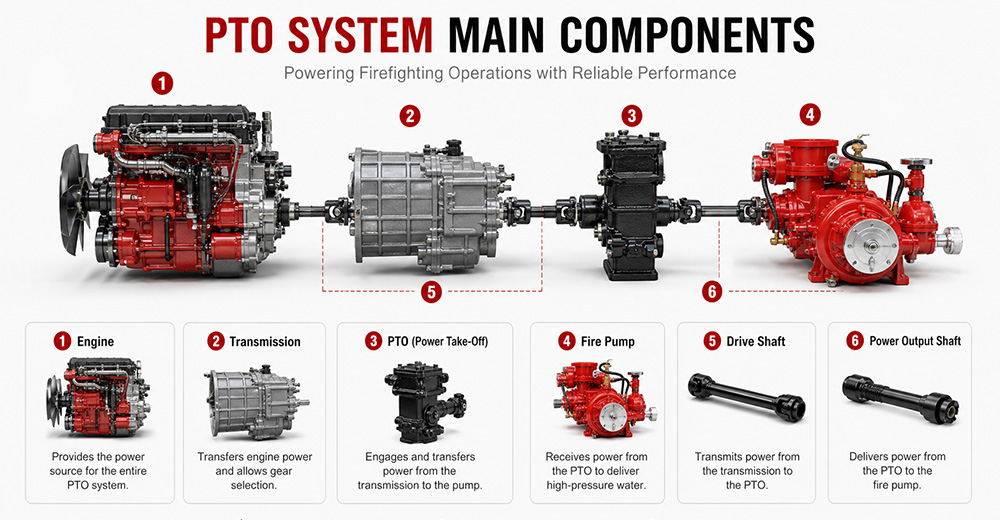

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

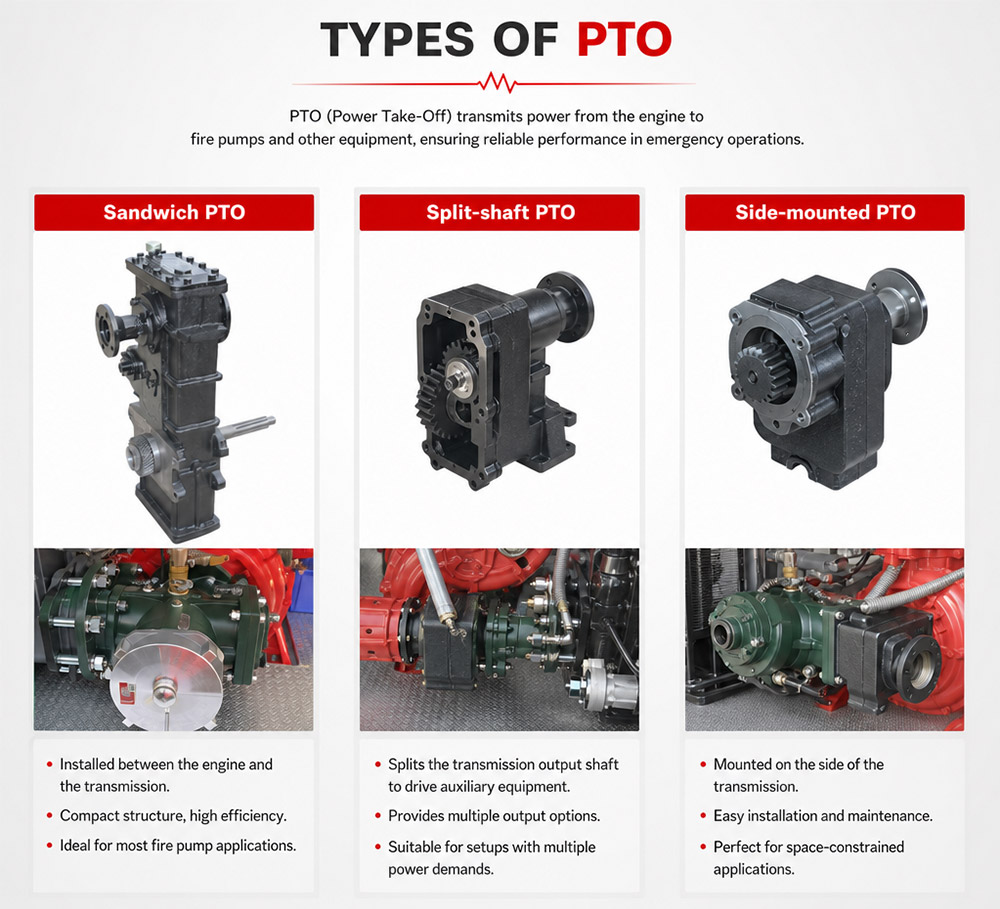

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

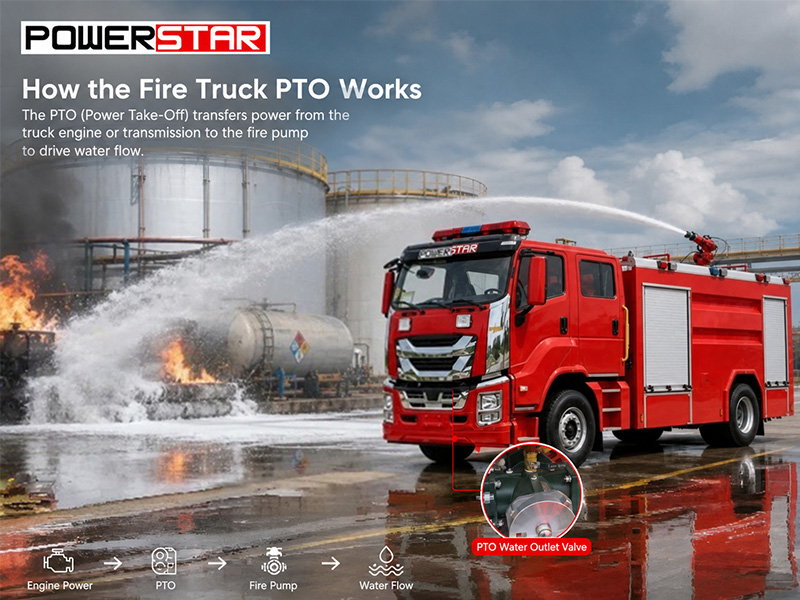

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Informações relacionadas

Você pode estar interessado nas seguintes informações

Caminhão de bombeiros com água ou caminhão de bombeiros com espuma: qual escolher?
Caminhão de bombeiros com água ou caminhão de bombeiros com espuma: qual escolher?

caminhões de bombeiros Caminhões de bombeiros com espuma combatem incêndios comuns envolvendo madeira, papel e tecido. Caminhões de bombeiros com espuma combatem incêndios com líquidos inflamáveis, como gasolina e óleo. A escolha do tipo correto depende dos riscos presentes. UM caminhão de bombeiros de água Transporta um grande tanque de água e utiliza uma bomba de alta pressão para distribuir a água através de mangueiras ou de um canhão de água. É o tipo mais comum de caminhão de bombeiros utilizado por departamentos de bombeiros municipais e instalações industriais em todo o mundo. UM caminhão de bombeiros de espuma Por outro lado, o caminhão de bombeiros é especialmente projetado para transportar e distribuir espuma de combate a incêndios. Quando a água sozinha não consegue extinguir um incêndio de forma eficaz — como no caso de líquidos inflamáveis, produtos químicos ou incêndios de combustível — a espuma é a melhor opção. A espuma age criando uma camada protetora sobre o fogo, cortando o oxigênio e impedindo que ele reacenda. I. O que é um caminhão de bombeiros com água? Um caminhão-tanque de bombeiros é exatamente o que o nome indica: um veículo equipado com um grande tanque de água, uma bomba potente e mangueiras ou canhões para lançar água sobre incêndios. O tanque de água normalmente comporta entre 500 e 3.000 galões (aproximadamente 2.000 a 12.000 litros). A bomba retira água do tanque ou de uma fonte externa, como um hidrante, lago ou represa, e a impulsiona através das mangueiras sob alta pressão. Onde os caminhões de bombeiros com água funcionam melhor: Os caminhões de bombeiros com água são ideais para Incêndios de Classe A , que envolvem combustíveis comuns: Madeira e madeira serrada Papel e papelão Tecido e pano Borracha e plásticos Grama, arbustos e materiais florestais Se o incêndio envolver materiais que queimam em uma casa, armazém ou campo, a água geralmente o extingue. Limitações da água: A água tem uma grande desvantagem. Quando pulverizada sobre líquidos em chamas, como gasolina, óleo ou produtos químicos, ela afunda por ser mais densa que esses combustíveis. O combustível flutua na superfície e continua queimando. Em alguns casos, a água pode até espalhar o fogo para uma área maior. É por isso que a água sozinha não é eficaz no combate a incêndios com líquidos inflamáveis. Especificações da bomba de incêndio do caminhão de bombeiros: Caminhão de bombeiros monitor de incêndio especificações: II. O que é um caminhão de bombeiros de espuma? Um caminhão de bombeiros com espuma é um veículo especializado projetado para transportar e distribuir espuma de combate a incêndios. Ele possui dois tanques separados — um para água e outro para concentrado de espuma. Um sistema de dosagem de espuma mistura os dois em uma proporção específica, geralmente 1%, 3% ou 6% de concentrado de espuma para água. Essa mistura passa então por um bico de espuma onde o ar é adicionado, criando uma camada de espuma expandida e estável. Como a espuma fu...

Detalhes
Como funcionam os caminhões de bombeiros: sistemas e componentes essenciais
Como funcionam os caminhões de bombeiros: sistemas e componentes essenciais

Caminhões de bombeiros Operam através do funcionamento coordenado de múltiplos sistemas para garantir o abastecimento de água, a geração de pressão e o combate a incêndios. A compreensão desses princípios ajuda as equipes de bombeiros a atuarem com eficácia em situações de emergência. » Ⅰ. Como funcionam os caminhões de bombeiros: ▪ A. Sistema de Bomba: O Coração do Combate a Incêndios: O coração de qualquer caminhão de bombeiros é a sua bomba. Esta unidade de alta potência capta água do tanque interno ou de uma fonte externa — como um hidrante, lago ou represa — e a impulsiona através de mangueiras sob alta pressão. A bomba mais comum é a bomba centrífuga, que utiliza um impulsor giratório para pressurizar e movimentar a água. Os bombeiros controlam o fluxo de água usando uma série de alavancas e manômetros no painel da bomba. Eles podem ajustar a pressão conforme necessário e direcionar a água para várias mangueiras simultaneamente. Tipo de bomba Características Melhor aplicativo Bomba centrífuga de estágio único Alto fluxo, pressão moderada combate geral a incêndios municipais Bomba centrífuga de dois estágios Alternável entre volume e pressão. Prédios altos, mangueiras compridas estendidas Bomba multiestágios Pressão muito alta Instalações industriais, sistemas de espuma ▪ Parâmetros-chave da bomba: › Vazão: 1.200 - 6.000 litros por minuto (dependendo do modelo) › Pressão máxima: 1,0 - 2,5 MPa (10-25 bar) › Tempo de preparação: ≤30 segundos ▪ B. Reservatório de Água e Sistema de Armazenamento: › Capacidade do tanque: 500 a 1.500 galões (aproximadamente 2.000 a 6.000 litros), dependendo do tamanho e tipo do veículo. › Material do tanque: Aço inoxidável resistente à corrosão ou aço carbono revestido › Defletores internos: Vários compartimentos com design anti-sobretensão para controlar o movimento da água durante a resposta a emergências. › Tempo de enchimento: ≤3 minutos via hidrante ou tomada elétrica › Indicador de nível de água: Medidor visual na lateral do tanque; visor opcional na cabine O tanque é construído com materiais resistentes à corrosão, normalmente aço inoxidável ou aço carbono revestido, com placas defletoras internas que controlam o fluxo de água durante o deslocamento em situações de emergência. ▪ C. Sistemas de Mangueiras e Bicos Os caminhões de bombeiros transportam diversos tipos de mangueiras com diferentes funções: › Mangueira de ataque: 1,5 a 2,5 polegadas de diâmetro — fornece água diretamente à fonte do incêndio. › Mangueira de abastecimento: 4 a 5 polegadas de diâmetro — transporta água de hidrantes ou outras bombas. › Mangueira auxiliar: diâmetro pequeno no carretel — usada para pequenos incêndios, como incêndios em vegetação ou veículos Na extremidade da mangueira, o bocal permite que os bombeiros controlem o jato de água, ajustando a pressão, o padrão e a direção de acordo com o tipo de incêndio. ▪ D. Monitor de Incêndio › Monitor de água: Fornece um fluxo de água de alto volume para supressão de incêndios em gran...

Detalhes
Design inovador para o veículo de combate a incêndios Isuzu 700P, previsto para 2026.
Design inovador para o veículo de combate a incêndios Isuzu 700P, previsto para 2026.

Como a fábrica de caminhões de bombeiros Isuzu mais profissional, o projeto principal do caminhão de bombeiros com espuma de água Isuzu NPR consiste em integrar um sistema de extinção de incêndio com espuma em um caminhão-tanque de água, formando um equipamento de combate a incêndio composto que pode pulverizar tanto água quanto espuma. Ele pode extinguir incêndios de forma independente; fornecer água ou mistura de espuma para outros equipamentos; e é adequado para operações em áreas áridas e com escassez de água. ★ Técnico Especificação Todos os caminhões de bombeiros da CS Trucks são 100% personalizados de acordo com as necessidades do cliente. Capacidade Modelo do motor Água Espuma Bomba de incêndio Monitor de incêndio 2.500L ISUZU 4HK1 / 19 0HP 2.500L 500L Bomba de incêndio CB10/40 PL8/32 Chassi de cabine de caminhão de bombeiros ISUZU oficial de 2026 desenho original do chassi do caminhão de bombeiros de 2026 Item Detalhes de design dos caminhões de bombeiros Isuzu Núcleo de Design Integra um sistema de extinção de incêndio com espuma em um caminhão-tanque de bombeiros, formando um veículo de combate a incêndio com dupla capacidade, podendo lançar água e espuma. Os recursos incluem: • Sistema independente de supressão de incêndio • Fornecimento de mistura de água ou espuma para outros equipamentos • Adequado para áreas áridas ou com escassez de água, permitindo uso multifuncional. Conceito geral de design Projetado para atender às necessidades de combate a incêndios em oficinas e áreas adjacentes, com capacidades aprimoradas para incêndios em óleo, equipamentos elétricos e materiais sólidos, o veículo consiste em um chassi e equipamentos de carroceria especializados, priorizando confiabilidade, multifuncionalidade e facilidade de operação. Seleção de chassis • Utiliza chassis tipo II comprovados para serviço médio ou pesado • Recomenda-se tração nas quatro rodas para melhorar a mobilidade e a tração em terrenos complexos. Novo design de 2026 para caminhões de bombeiros e água Isuzu 700P Componentes principais do sistema e pontos-chave de projeto 1. Reservatório de água e reservatório de líquido espumante • Material: Aço inoxidável, resistente à corrosão • Capacidade recomendada: Reservatório de água de 3000 a 5000 litros, reservatório de líquido espumante de 300 a 600 litros • Otimização estrutural: Defletores internos separam as câmaras de água e espuma, com opção de alternar para o modo de tanque único de água através de portas de conexão, permitindo uso multifuncional. 2. Sistema de Dosagem de Espuma • Utiliza um dosador de pressão balanceada (componente principal) para misturar com precisão água e concentrado de espuma em proporções de 3% ou 6%. • Saída estável, não afetada por flutuações de fluxo ou pressão, adequada para operadores não especializados. • Equipado com entrada externa de sucção de espuma para reabastecimento no local 3. Sistema de descarga • Bomba de incêndio: Bomba centrífuga multiestágios de alta eficiência e economia d...

Detalhes
Monitor de pó seco fixo PF5-15 da China
Monitor de pó seco fixo PF5-15 da China

O PF5-15 monitor de pólvora seca fixa Utiliza pó seco como agente extintor e se apoia em uma base fixa para uma pulverização estável. É adequado para áreas químicas e armazéns, podendo cobrir rapidamente a superfície em chamas nos estágios iniciais de um incêndio, melhorando a eficiência da extinção. O Monitor de pó seco fixo PF5-15 Possui estrutura robusta, é fácil de operar e pode ser integrada a um sistema de controle automático para ativação remota e pulverização precisa. » Ⅰ. Monitor de pó seco fixo PF5-15 estrutura: Características do monitor de pólvora seca fixo PF5-15: ● Totalmente funcional; ● Estrutura simples e inovadora; ● Desempenho estável e fácil manutenção; ● Baixa pressão de entrada; ● Equipada com válvula de drenagem automática com funções de bloqueio horizontal e vertical; ● Material: Liga de alumínio fundido com precisão; ● Cabeça do canhão: Liga de alumínio. » Ⅱ. Canhão de Espuma PL24 especificações: Modelo Fluxo ( kg /s ) Faixa ( m ) Pressão de trabalho nominal ( Mpa ) Rotação de inclinação ( ° ) Rotação horizontal ( ° ) C×L×A ( mm ) Peso ( Kg ) PF5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28,5 » III. Aplicações do produto: Caminhão de bombeiros com monitor de pó químico seco fixo PF5-15 Teste do monitor de pó seco fixo PF5-15 O canhão monitor de pó químico seco fixo PF5-15 possui longo alcance de pulverização e ampla cobertura, sendo capaz de formar rapidamente uma barreira de extinção de incêndio com pó químico seco. É adequado para locais fixos, como fábricas de produtos químicos, depósitos de petróleo e áreas de armazenamento, proporcionando capacidade de extinção de incêndio contínua e estável em grandes áreas.

Detalhes
Código de falha do motor Isuzu 6HK1-TC do caminhão de bombeiros
Código de falha do motor Isuzu 6HK1-TC do caminhão de bombeiros

Caminhões de bombeiros Isuzu 6HK1-TC , também chamado Veículo de resgate e combate a incêndio Isuzu Diagnóstico e soluções para códigos de erro do motor. O motor Isuzu 6HK1-TC utiliza o avançado sistema de controle eletrônico da bomba de injeção de combustível TICS, e a ECU (Unidade de Controle do Motor) possui autodiagnóstico. Quando o sistema detecta uma falha, a luz de advertência "CHECK ENGINE" acende e o código de falha correspondente é armazenado. Compreender a interpretação e as soluções para esses códigos de erro pode melhorar significativamente a eficiência da manutenção do motor. Códigos de erro comuns e soluções Códigos de Problemas da Série P P0101 (Circuito do sensor de fluxo de ar em massa baixo) Verifique o sensor de temperatura do líquido de arrefecimento do motor e sua fiação. Verifique a tensão de alimentação do sensor e a conexão de aterramento. Substitua a ECU ou o sensor, se necessário. P0102 (Circuito do sensor de fluxo de ar em massa com sinal alto) Verifique a qualidade do combustível e o estado do filtro. Limpe o sistema de combustível. Verifique o regulador de pressão de combustível, a bomba de combustível e os circuitos dos injetores. P0103 (Circuito do sensor de fluxo de ar de massa A com sinal alto) Verifique se há curto-circuito no circuito de sinal do sensor. Teste o funcionamento do sensor. Substitua o sensor ou a ECU, se necessário. Códigos de Problemas Digitais 10 (Erro do sensor de rack) Verifique o sensor de rack e sua fiação. Verifique se a transmissão do sinal está normal. 11 (Erro no sistema servo do regulador de velocidade) Verifique o estado de funcionamento do sistema servo do regulador de velocidade. Teste as conexões do circuito relacionado. 14 (Erro no sensor de velocidade auxiliar) Verifique a posição de instalação do sensor de velocidade auxiliar. Teste o sinal de saída do sensor. 15 (Erro do sensor N-TDC) Verifique a conexão do sensor N-TDC Verificar a precisão do sinal Manutenção do sistema e medidas preventivas SN Itens de diagnóstico Hora da decisão Controle de backup dados Regulador eletrônico Antes de viajar 10 Erro no sensor de rack 160ms Sem óleo ou velocidade constante Controle normal 11 Erro no sistema servo do governador 1s Sem óleo ou velocidade constante Controle normal 14 Erro no sensor de velocidade secundário 10s Controle normal Controle normal 15 Erro do sensor N-TDC — Controle normal Controle normal 14/15 Erro no sensor N-TDC e no sensor de velocidade secundário 2,5s Óleo quebrado Controle desligado 211 Erro no sensor de temperatura do combustível 3s 20℃ Controle desligado 22 Erro no sensor de temperatura atmosférica 1s 25℃ 23 Erro no sensor de temperatura do líquido de arrefecimento do motor 3s 55℃ Controle normal Conector Terminal nº. Sinal revestimento/diâmetro do fio (Chicote da bomba injetora) SWP 8 terminais Preto 1 Tensão de acionamento do atuador do regulador - 1 RM 2 2 Circuito regulador GND-1 W/1.2 3 Posição do rack alvo - 1 U1 2 4 tensão de posição do rack G/1.2 5 Circuit...

Detalhes
Dicas de manutenção do motor Isuzu 6HK1 para veículos de resgate e combate a incêndio
Dicas de manutenção do motor Isuzu 6HK1 para veículos de resgate e combate a incêndio

Veículos de Resgate de Incêndio Isuzu 6HK1 , também chamado Caminhão de bombeiros Isuzu , Se o motor de um caminhão de bombeiros de resgate Isuzu superaquecer, as seguintes áreas devem ser verificadas primeiro: 1. Sistema de arrefecimento: Problemas como ventoinha danificada, radiador entupido, termostato danificado ou nível insuficiente de líquido de arrefecimento podem contribuir para o sobreaquecimento do motor. 2. Qualidade e quantidade de óleo: Óleo de má qualidade ou em quantidade insuficiente também pode causar superaquecimento do motor. 3. Falhas mecânicas, como explosão do cilindro, rachaduras na camisa do cilindro ou trincas na camisa do cilindro, também podem causar esse fenômeno. Por ser um motor diesel de serviço pesado, o motor Isuzu 6HK1 exige estrita observância das especificações técnicas para manutenção. Os principais pontos são os seguintes: 1. Compreensão estrutural e especificações de desmontagem e montagem Mecanismo de biela-virabrequim A camisa do cilindro possui um design com folga, exigindo ferramentas especiais para evitar que se solte durante a desmontagem e a montagem. A folga padrão é de 0,122 a 0,156 mm. O diâmetro externo do pistão possui uma tolerância rigorosa (114,894–114,909 mm). Durante a instalação, preste atenção à direção de abertura do anel do pistão e ao ajuste das "três folgas" (folga axial, folga lateral e folga traseira). A parte inferior do cárter é uma estrutura monobloco e deve ser içada durante a manutenção para evitar deformações. Alinhamento do sistema de temporização Durante a montagem da caixa de câmbio, alinhe as marcas da engrenagem da cambota e da engrenagem intermediária. A marca B da árvore de cames deve estar nivelada com a superfície da cabeça do cilindro. O motor deve estar no ponto morto superior de compressão do primeiro cilindro. Ao instalar a bomba injetora de combustível, alinhe o indicador de sincronização com o ponto "S" no conector e alinhe a marca do avanço da injeção com o indicador no corpo da bomba. • O motor linear CC empurra a bobina para cima e para baixo de acordo com o sinal de saída da unidade de controle. • A biela instalada no conjunto da bobina transmite o movimento ascendente e descendente da bobina para o bloco de conexão, que por sua vez está instalado na extremidade da cremalheira. Sob o impulso do bloco de conexão, a cremalheira se move para a esquerda e para a direita, alterando a quantidade de combustível injetado. Quando o conjunto da bobina se move para cima, a biela empurra a cremalheira, aumentando a quantidade de combustível injetado; inversamente, quando o conjunto da bobina se move para baixo, a cremalheira se move na direção oposta, reduzindo a quantidade de combustível injetado. A função da biela é converter o movimento vertical em movimento horizontal da cremalheira. • O bloco de cobre é montado na parte superior do bloco de conexão para formar um sensor de cremalheira. O sensor de cremalheira detecta o curso da cremalheira e envia esse valor de volt...

Detalhes

Deixe uma Mensagem

Deixe uma Mensagem
Se estiver interessado nos nossos produtos e quiser saber mais detalhes, deixe uma mensagem aqui. Responderemos o mais breve possível.
Enviar
Contate-nos:info@fire-trucks.com

Lar

Produtos

whatsapp

contato
