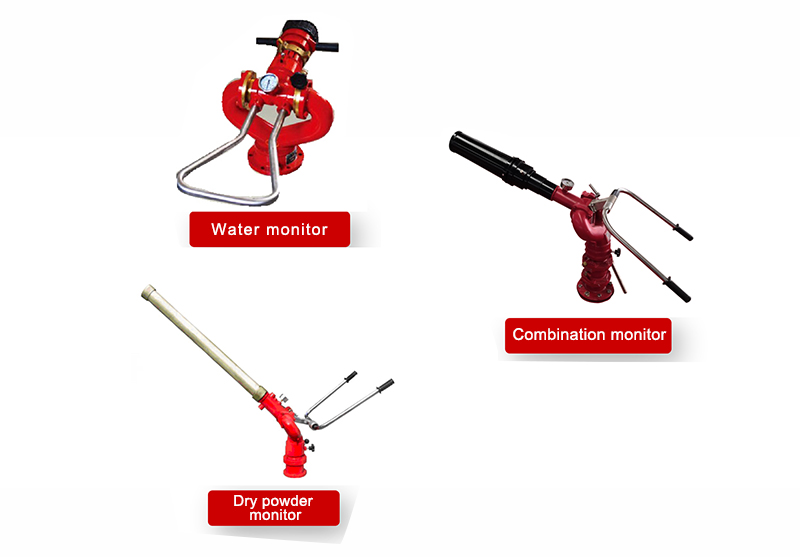

O PF5-15 monitor de pólvora seca fixa Utiliza pó seco como agente extintor e se apoia em uma base fixa para uma pulverização estável. É adequado para áreas químicas e armazéns, podendo cobrir rapidamente a superfície em chamas nos estágios iniciais de um incêndio, melhorando a eficiência da extinção. O Monitor de pó seco fixo PF5-15 Possui estrutura robusta, é fácil de operar e pode ser integrada a um sistema de controle automático para ativação remota e pulverização precisa. » Ⅰ. Monitor de pó seco fixo PF5-15 estrutura: Características do monitor de pólvora seca fixo PF5-15: ● Totalmente funcional; ● Estrutura simples e inovadora; ● Desempenho estável e fácil manutenção; ● Baixa pressão de entrada; ● Equipada com válvula de drenagem automática com funções de bloqueio horizontal e vertical; ● Material: Liga de alumínio fundido com precisão; ● Cabeça do canhão: Liga de alumínio. » Ⅱ. Canhão de Espuma PL24 especificações: Modelo Fluxo ( kg /s ） Faixa ( m ） Pressão de trabalho nominal ( Mpa ） Rotação de inclinação ( ° ） Rotação horizontal ( ° ） C×L×A ( mm ） Peso ( Kg ） PF5-15/40 40 ≥42 0,80 -45 ～ +70 0 ～ 360 980x340x550 28,5 » III. Aplicações do produto: Caminhão de bombeiros com monitor de pó químico seco fixo PF5-15 Teste do monitor de pó seco fixo PF5-15 O canhão monitor de pó químico seco fixo PF5-15 possui longo alcance de pulverização e ampla cobertura, sendo capaz de formar rapidamente uma barreira de extinção de incêndio com pó químico seco. É adequado para locais fixos, como fábricas de produtos químicos, depósitos de petróleo e áreas de armazenamento, proporcionando capacidade de extinção de incêndio contínua e estável em grandes áreas.

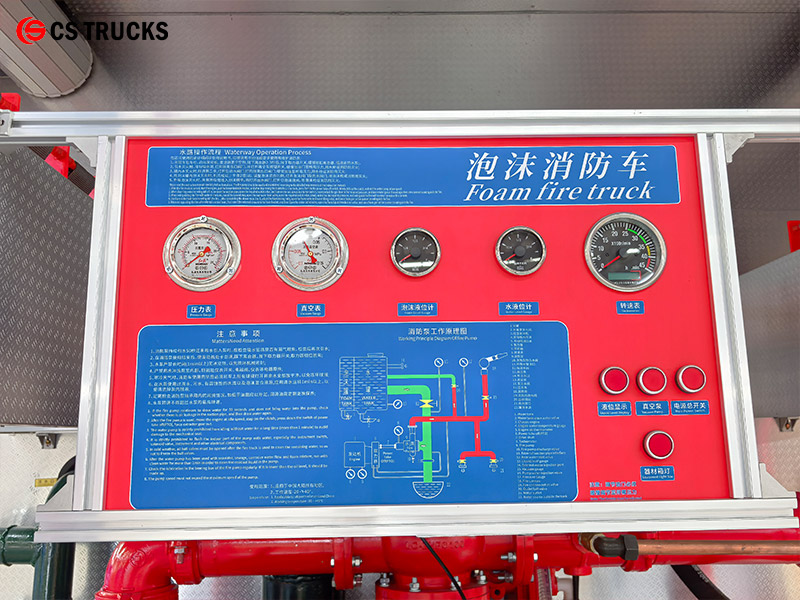

Caminhões de bombeiros Isuzu 6HK1-TC , também chamado Veículo de resgate e combate a incêndio Isuzu Diagnóstico e soluções para códigos de erro do motor. O motor Isuzu 6HK1-TC utiliza o avançado sistema de controle eletrônico da bomba de injeção de combustível TICS, e a ECU (Unidade de Controle do Motor) possui autodiagnóstico. Quando o sistema detecta uma falha, a luz de advertência "CHECK ENGINE" acende e o código de falha correspondente é armazenado. Compreender a interpretação e as soluções para esses códigos de erro pode melhorar significativamente a eficiência da manutenção do motor. Códigos de erro comuns e soluções Códigos de Problemas da Série P P0101 (Circuito do sensor de fluxo de ar em massa baixo) Verifique o sensor de temperatura do líquido de arrefecimento do motor e sua fiação. Verifique a tensão de alimentação do sensor e a conexão de aterramento. Substitua a ECU ou o sensor, se necessário. P0102 (Circuito do sensor de fluxo de ar em massa com sinal alto) Verifique a qualidade do combustível e o estado do filtro. Limpe o sistema de combustível. Verifique o regulador de pressão de combustível, a bomba de combustível e os circuitos dos injetores. P0103 (Circuito do sensor de fluxo de ar de massa A com sinal alto) Verifique se há curto-circuito no circuito de sinal do sensor. Teste o funcionamento do sensor. Substitua o sensor ou a ECU, se necessário. Códigos de Problemas Digitais 10 (Erro do sensor de rack) Verifique o sensor de rack e sua fiação. Verifique se a transmissão do sinal está normal. 11 (Erro no sistema servo do regulador de velocidade) Verifique o estado de funcionamento do sistema servo do regulador de velocidade. Teste as conexões do circuito relacionado. 14 (Erro no sensor de velocidade auxiliar) Verifique a posição de instalação do sensor de velocidade auxiliar. Teste o sinal de saída do sensor. 15 (Erro do sensor N-TDC) Verifique a conexão do sensor N-TDC Verificar a precisão do sinal Manutenção do sistema e medidas preventivas SN Itens de diagnóstico Hora da decisão Controle de backup dados Regulador eletrônico Antes de viajar 10 Erro no sensor de rack 160ms Sem óleo ou velocidade constante Controle normal 11 Erro no sistema servo do governador 1s Sem óleo ou velocidade constante Controle normal 14 Erro no sensor de velocidade secundário 10s Controle normal Controle normal 15 Erro do sensor N-TDC — Controle normal Controle normal 14/15 Erro no sensor N-TDC e no sensor de velocidade secundário 2,5s Óleo quebrado Controle desligado 211 Erro no sensor de temperatura do combustível 3s 20℃ Controle desligado 22 Erro no sensor de temperatura atmosférica 1s 25℃ 23 Erro no sensor de temperatura do líquido de arrefecimento do motor 3s 55℃ Controle normal Conector Terminal nº. Sinal revestimento/diâmetro do fio (Chicote da bomba injetora) SWP 8 terminais Preto 1 Tensão de acionamento do atuador do regulador - 1 RM 2 2 Circuito regulador GND-1 W/1.2 3 Posição do rack alvo - 1 U1 2 4 tensão de posição do rack G/1.2 5 Circuit...

Veículos de Resgate de Incêndio Isuzu 6HK1 , também chamado Caminhão de bombeiros Isuzu , Se o motor de um caminhão de bombeiros de resgate Isuzu superaquecer, as seguintes áreas devem ser verificadas primeiro: 1. Sistema de arrefecimento: Problemas como ventoinha danificada, radiador entupido, termostato danificado ou nível insuficiente de líquido de arrefecimento podem contribuir para o sobreaquecimento do motor. 2. Qualidade e quantidade de óleo: Óleo de má qualidade ou em quantidade insuficiente também pode causar superaquecimento do motor. 3. Falhas mecânicas, como explosão do cilindro, rachaduras na camisa do cilindro ou trincas na camisa do cilindro, também podem causar esse fenômeno. Por ser um motor diesel de serviço pesado, o motor Isuzu 6HK1 exige estrita observância das especificações técnicas para manutenção. Os principais pontos são os seguintes: 1. Compreensão estrutural e especificações de desmontagem e montagem Mecanismo de biela-virabrequim A camisa do cilindro possui um design com folga, exigindo ferramentas especiais para evitar que se solte durante a desmontagem e a montagem. A folga padrão é de 0,122 a 0,156 mm. O diâmetro externo do pistão possui uma tolerância rigorosa (114,894–114,909 mm). Durante a instalação, preste atenção à direção de abertura do anel do pistão e ao ajuste das "três folgas" (folga axial, folga lateral e folga traseira). A parte inferior do cárter é uma estrutura monobloco e deve ser içada durante a manutenção para evitar deformações. Alinhamento do sistema de temporização Durante a montagem da caixa de câmbio, alinhe as marcas da engrenagem da cambota e da engrenagem intermediária. A marca B da árvore de cames deve estar nivelada com a superfície da cabeça do cilindro. O motor deve estar no ponto morto superior de compressão do primeiro cilindro. Ao instalar a bomba injetora de combustível, alinhe o indicador de sincronização com o ponto "S" no conector e alinhe a marca do avanço da injeção com o indicador no corpo da bomba. • O motor linear CC empurra a bobina para cima e para baixo de acordo com o sinal de saída da unidade de controle. • A biela instalada no conjunto da bobina transmite o movimento ascendente e descendente da bobina para o bloco de conexão, que por sua vez está instalado na extremidade da cremalheira. Sob o impulso do bloco de conexão, a cremalheira se move para a esquerda e para a direita, alterando a quantidade de combustível injetado. Quando o conjunto da bobina se move para cima, a biela empurra a cremalheira, aumentando a quantidade de combustível injetado; inversamente, quando o conjunto da bobina se move para baixo, a cremalheira se move na direção oposta, reduzindo a quantidade de combustível injetado. A função da biela é converter o movimento vertical em movimento horizontal da cremalheira. • O bloco de cobre é montado na parte superior do bloco de conexão para formar um sensor de cremalheira. O sensor de cremalheira detecta o curso da cremalheira e envia esse valor de volt...
