Dicas de manutenção do motor Isuzu Fire Rescue Vehicles 6HK1

Veículos de combate a incêndio com motor da série 6HK1 são sistemas de energia essenciais para veículos comerciais, e falhas nos sensores afetam diretamente o desempenho e a confiabilidade do motor. Os tipos comuns de falhas incluem sinais anormais do sensor de velocidade do veículo, que levam a limites de velocidade da ECU e cortes de combustível, desvios na leitura do sensor de temperatura do líquido de arrefecimento, que causam interrupções no sistema de arrefecimento, e falhas no sensor do eixo de comando, que causam erros na sequência de ignição. Essas falhas são frequentemente causadas por envelhecimento do sensor, conexões de fiação deficientes ou problemas de instalação mecânica (como torque insuficiente). Por exemplo, um sensor de velocidade do veículo danificado pode fazer com que a ECU interprete incorretamente uma condição de excesso de velocidade e corte a injeção de combustível, resultando em uma perda repentina de potência em altas velocidades. Sinal Cor e diâmetro 1 Terra B/0,5 2 SIG Y/0,5 3 Escudo G/0,5 1 Ponto de medição Resistência (kΩ) Temperatura ℃ Terminal 1 Terminal 2 1.21 40 3. 25 0 Terminal 1 Corpo Terminal 2 Corpo Conector Terminal nº. Sinal Cotor/diâmetro do fio (Chicote da bomba injetora) SWP 8 terminais Preto 1 Tensão de acionamento do atuador do regulador - 1 RM 2 2 Circuito do governador GND-1 W/1,2 3 Posição do rack de destino - 1 U1 2 4 Tensão de posição do rack G/1.2 5 Circuito governador 5V-1 Y/1,2 6 Sensor N de reserva (GND) BR/1.2 7 Sensor N de backup (SIG) 0/1,2 8 Puxar para baixo B/1.2 SWP6- terminais Preto g Tensão de acionamento do atuador do regulador - 2 R/1.2 10 Posição do rack de destino - 2 L/1,2 11 Circuito do governador GND-2 W/1,2 12 Circuito do governador SIG-GND BR/1.2 13 Circuito governador 5V-2 Y/1,2 SWP 3- terminais Preto 14 Casa manca W1.2 15 Sub-bobina (não utilizada) POR/1,2 Ponto de medição Resistência Terminal 2 Terminal 1 2,1-2,5 mil Ômega Terminal 2 Terminal 3 ∞ Terminal 2 Corpo ∞ Terminal 1 Terminal 3

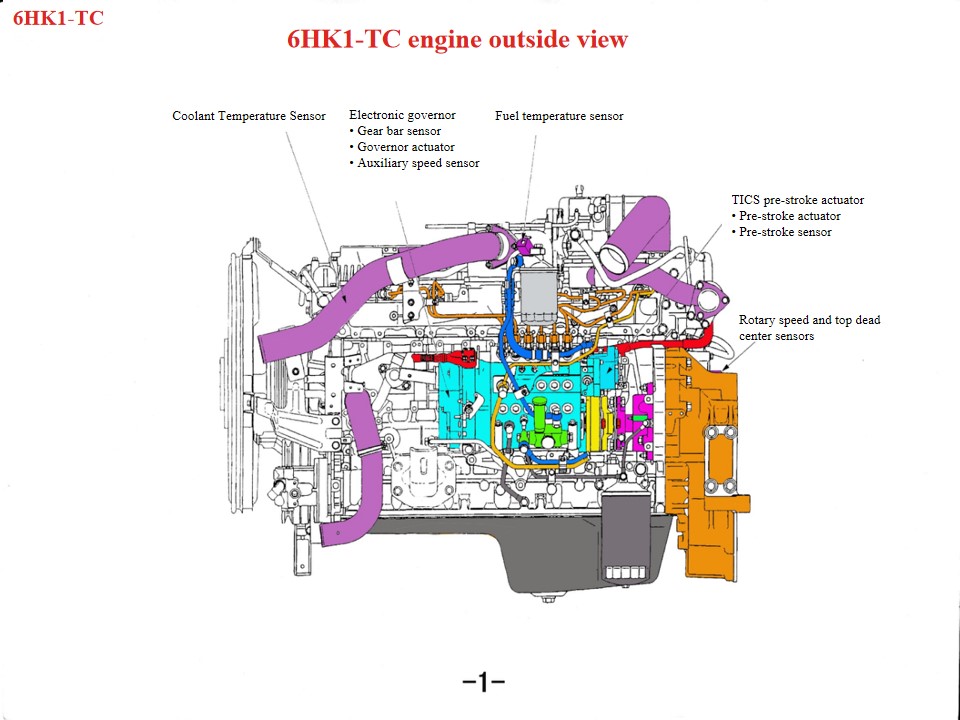

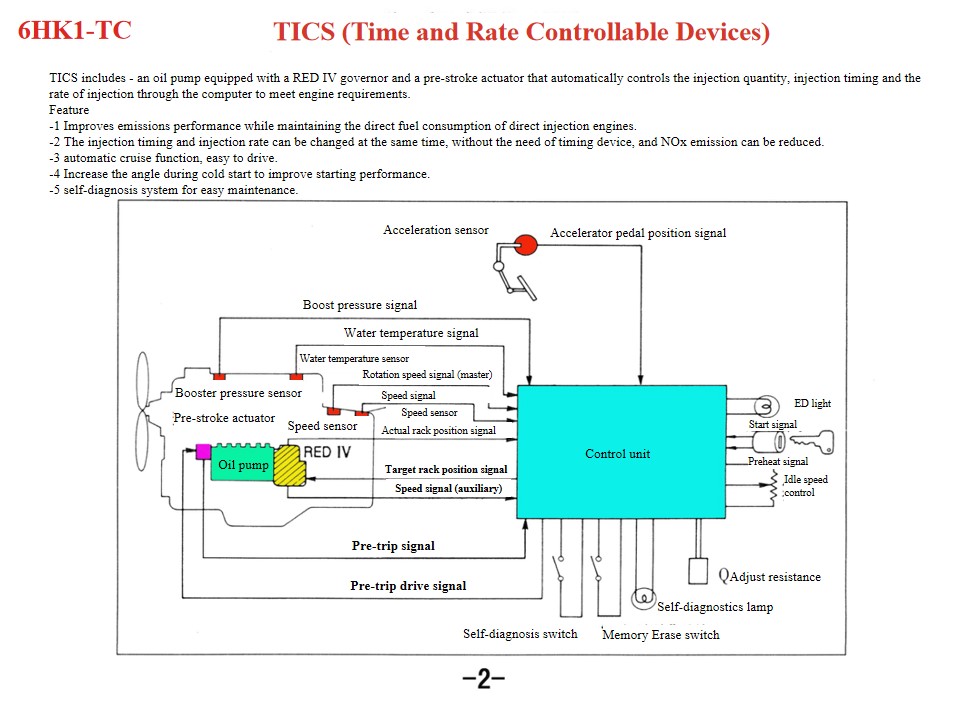

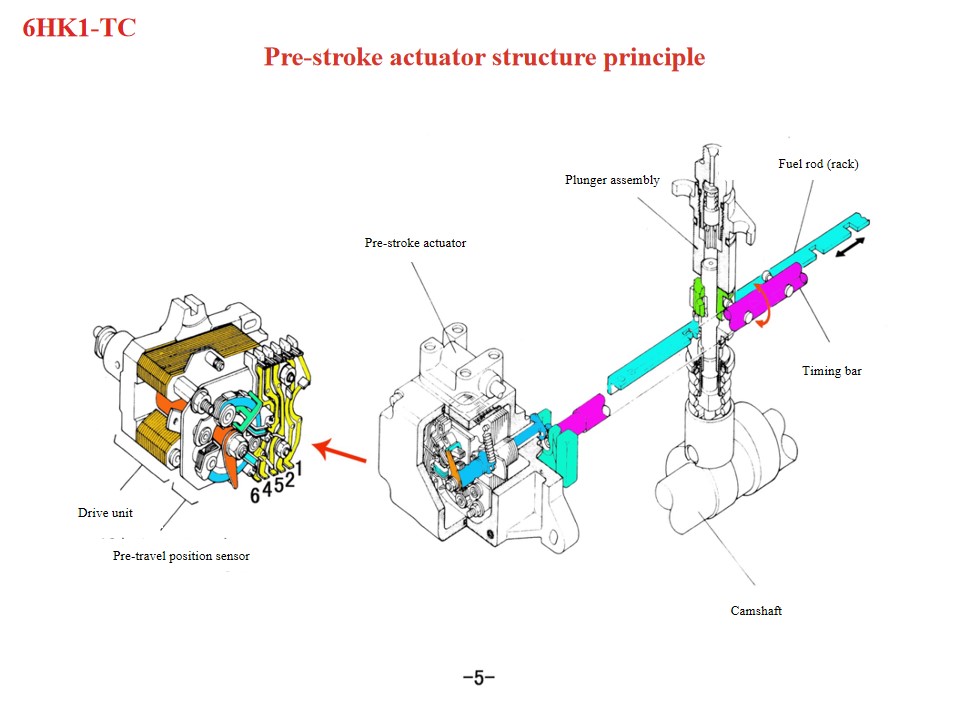

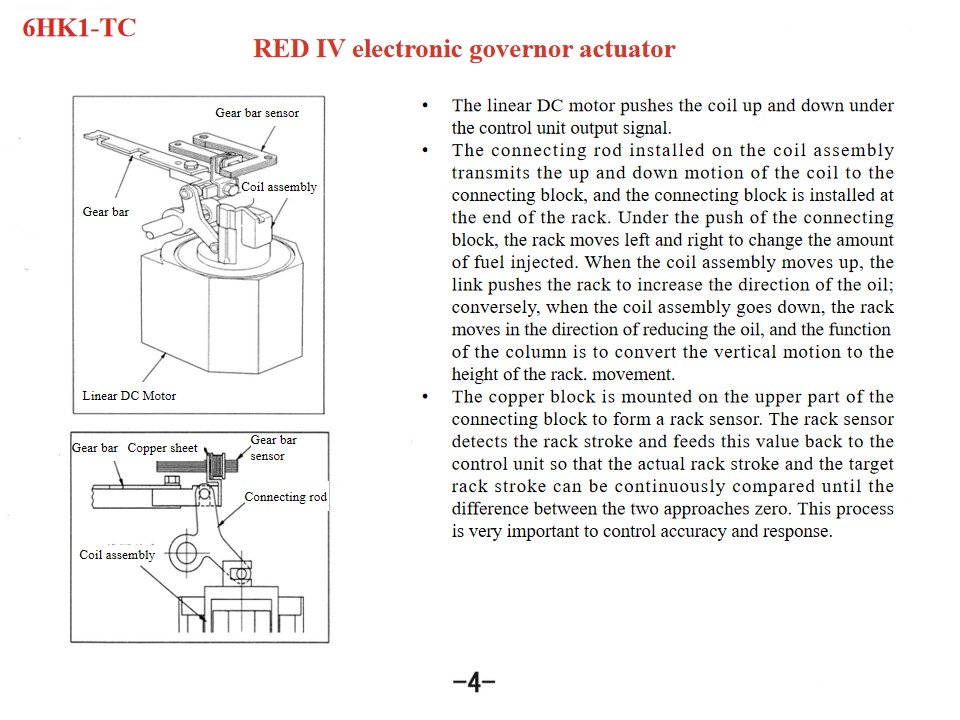

Caminhões de bombeiros Isuzu 6HK1-TC, também chamados de veículos de resgate e combate a incêndio Isuzu, diagnóstico e soluções de códigos de erro do motor. O motor Isuzu 6HK1-TC utiliza o avançado sistema de controle eletrônico da bomba injetora de combustível TICS, e a ECU (Unidade de Controle do Motor) possui autodiagnóstico. Quando o sistema detecta uma falha, a luz de advertência "CHECK ENGINE" acende e o código de falha correspondente é armazenado. Compreender a interpretação e as soluções para esses códigos de erro pode melhorar efetivamente a eficiência da manutenção do motor. Códigos de erro comuns e soluções Códigos de problemas da série P P0101 (Circuito do sensor de fluxo de ar em massa baixo) Verifique o sensor de temperatura do líquido de arrefecimento do motor e sua fiação. Verifique a tensão de alimentação do sensor e a conexão de aterramento. Substitua a ECU ou o sensor, se necessário. P0102 (Circuito do sensor de fluxo de ar em massa alto) Verifique a qualidade do combustível e as condições do filtro. Limpe o sistema de combustível. Verifique o regulador de pressão do combustível, a bomba de combustível e os circuitos dos injetores. P0103 (Sensor de fluxo de ar em massa A circuito alto) Verifique se há curto-circuito no circuito de sinal do sensor. Teste o estado operacional do sensor. Substitua o sensor ou a ECU, se necessário. Códigos de problemas digitais 10 (Erro do sensor do rack) Verifique o sensor do rack e sua fiação. Verifique se a transmissão do sinal está normal. 11 (Erro do sistema servo do regulador de velocidade) Verifique o status operacional do servo sistema regulador de velocidade. Teste as conexões dos circuitos relacionados. 14 (Erro do sensor de velocidade auxiliar) Verifique a posição de instalação do sensor auxiliar de velocidade. Teste a saída de sinal do sensor. 15 (Erro do sensor N-TDC) Verifique a conexão do sensor N-TDC Verifique a precisão do sinal Manutenção do sistema e medidas preventivas SN Itens de diagnóstico Hora da decisão Controle de backup dados Governador eletrônico Antes de viajar 10 Erro do sensor de rack 160 ms Óleo desligado ou velocidade constante Controle normal 11 Erro no sistema servo do governador 1s Óleo desligado ou velocidade constante Controle normal 14 Erro do sensor de velocidade secundário 10s Controle normal Controle normal 15 Erro do sensor N-TDC — Controle normal Controle normal 14/15 Erro do sensor N-TDC e do sensor de velocidade secundário 2,5s Óleo quebrado Controle desligado 211 Erro no sensor de temperatura do combustível 3s 20℃ Controle desligado 22 Erro do sensor de temperatura atmosférica 1s 25℃ 23 Erro no sensor de temperatura do líquido de arrefecimento do motor 3s 55℃ Controle normal Conector Terminal nº. Sinal Cotor/diâmetro do fio (Chicote da bomba injetora) SWP 8 terminais Preto 1 Tensão de acionamento do atuador do regulador - 1 RM 2 2 Circuito do governador GND-1 W/1,2 3 Posição do rack de destino - 1 U1 2 4 Tensão de posição do rack G/1.2 5 Circuito gover...

Veículos de resgate de incêndio Isuzu 6HK1 , também chamado Caminhão de bombeiros Isuzu , Se o motor de um caminhão de bombeiros Isuzu superaquecer, as seguintes áreas devem ser verificadas primeiro: 1. Sistema de arrefecimento: problemas como ventilador danificado, radiador entupido, termostato danificado ou líquido de arrefecimento insuficiente podem contribuir para o superaquecimento do motor. 2. Qualidade e quantidade do óleo: Óleo de má qualidade ou óleo insuficiente também pode causar superaquecimento do motor. 3. Falhas mecânicas, como explosão do cilindro, rachaduras no revestimento do cilindro ou rachaduras no revestimento do cilindro também podem causar esse fenômeno. Sendo um trem de força a diesel para serviços pesados, o motor Isuzu 6HK1 exige o cumprimento rigoroso das especificações técnicas de manutenção. Os pontos principais são os seguintes: 1. Compreensão Estrutural e Especificações de Desmontagem e Montagem Mecanismo de virabrequim-biela A camisa do cilindro possui um design com encaixe solto, exigindo ferramentas especiais para evitar que caia durante a desmontagem e a montagem. A folga padrão é de 0,122–0,156 mm. O diâmetro externo do pistão tem uma tolerância apertada (114,894–114,909 mm). Durante a instalação, preste atenção à direção de abertura do anel do pistão e ao ajuste das "três folgas" (folga final, folga lateral e folga traseira). O cárter inferior é uma estrutura inteiriça e deve ser içado durante a manutenção para evitar deformações. Alinhamento do sistema de cronometragem Durante a montagem da caixa de câmbio, alinhe as marcas da engrenagem do virabrequim e da engrenagem intermediária. A marca B do eixo de comando deve estar nivelada com a superfície do cabeçote. O motor deve estar no ponto morto superior de compressão do primeiro cilindro. Ao instalar a bomba injetora de combustível, alinhe o ponteiro de sincronização com o ponto S no conector e alinhe a marca do avanço de injeção com o ponteiro do corpo da bomba. • O motor CC linear empurra a bobina para cima e para baixo sob o sinal de saída da unidade de controle. • A biela instalada no conjunto da bobina transmite o movimento de subida e descida da bobina para o bloco de conexão, que é instalado na extremidade da cremalheira. Sob a pressão do bloco de conexão, a cremalheira se move para a esquerda e para a direita para alterar a quantidade de combustível injetado. Quando o conjunto da bobina se move para cima, a biela empurra a cremalheira para aumentar a direção do óleo; inversamente, quando o conjunto da bobina desce, a cremalheira se move na direção da redução do óleo, e a função da coluna é converter o movimento vertical para a altura da cremalheira. • O bloco de cobre é montado na parte superior do bloco de conexão para formar um sensor de cremalheira. O sensor de cremalheira detecta o curso da cremalheira e envia esse valor de volta à unidade de controle, permitindo a comparação contínua entre o curso real e o curso alvo da cremalheira até que a dife...

O caminhão de combate a incêndios de espuma Isuzu de 4.000 litros foi projetado para combater incêndios de Classe B envolvendo líquidos inflamáveis (por exemplo, petróleo e produtos químicos). Seu sistema de projeção de espuma mistura água com espuma supressora de incêndio em proporções precisas, formando uma manta bloqueadora de oxigênio para extinguir rapidamente incêndios de combustível líquido. Equipado com um tanque de alta capacidade de 4.000 litros e uma bomba de alta pressão, Caminhão de combate a incêndio de espuma Isuzu 4.000L Oferece taxas de descarga de espuma sustentadas de até 4.000 L/min, permitindo o controle rápido de incidentes de incêndio de grande porte. Seu bico monitor de longo alcance projeta espuma a mais de 60 metros, garantindo a segurança do operador durante emergências em refinarias, armazéns ou incêndios florestais. Guia de Operação para Caminhão de Combate a Incêndio Isuzu de Espuma de 4.000 L: Parâmetros Técnicos e Procedimentos 1. Visão geral do veículo O caminhão de combate a incêndios de espuma Isuzu de 4.000 litros foi projetado para resposta rápida a incêndios de Classe B (líquidos inflamáveis) e Classe A (combustíveis sólidos). Construído sobre um chassi Isuzu FVR de alta resistência, ele possui um motor diesel 6HK1-TCG61 com potência de 176 kW (240 cv) a 2.200 rpm, gerando um torque de 981 N·m. O chassi atende aos padrões de emissões Euro V e inclui uma transmissão manual de 9 velocidades para ótima manobrabilidade off-road. 2. Especificações do Sistema de Combate a Incêndio Tanque de água : Capacidade de 4.000 litros, construído em aço inoxidável 304 resistente à corrosão com defletores internos para estabilidade. Tanque de espuma : Tanque de polietileno de 500 litros, compatível com concentrados AFFF (Aqueous Film-Forming Foam) ou AR-AFFF (Alcohol-Resistant). Sistema de Proporcionamento : Sistema de indução de espuma controlado eletronicamente com proporção ajustável (1–10%) por meio de um botão giratório no painel da bomba. Unidade de bomba Bomba centrífuga central (Modelo NH30), com vazão de 4.000 L/min a 1,0 MPa de pressão. Altura máxima de sucção: 7 metros. 3. Equipamento de descarga Monitor montado no telhado : Monitor telescópico com controle remoto e rotação de 360°, alcance de 70 metros (água) e 55 metros (espuma). Vazão ajustável de 100 a 3.800 l/min. Carretilhas de linha de mão : Duas mangueiras revestidas de borracha Classe B de 30 metros (Φ65 mm) com bicos ajustáveis de jato direto/neblina (máx. 500 L/min). Carretel de para-choque traseiro :Mangueira de alta pressão de 20 metros (Φ25 mm) para operações auxiliares (200 L/min). 4. Sistemas de Controle e Monitoramento Painel da bomba : Interface centralizada com manômetros analógicos, tacômetro e visor digital de proporção de espuma. Inclui controle manual para RPM da bomba (0–2.500). Exibição da cabine : Tela LCD de 7 polegadas para monitoramento em tempo real dos níveis de água/espuma, status da bomba e diagnóstico do motor. Iluminação : Quatro h...
