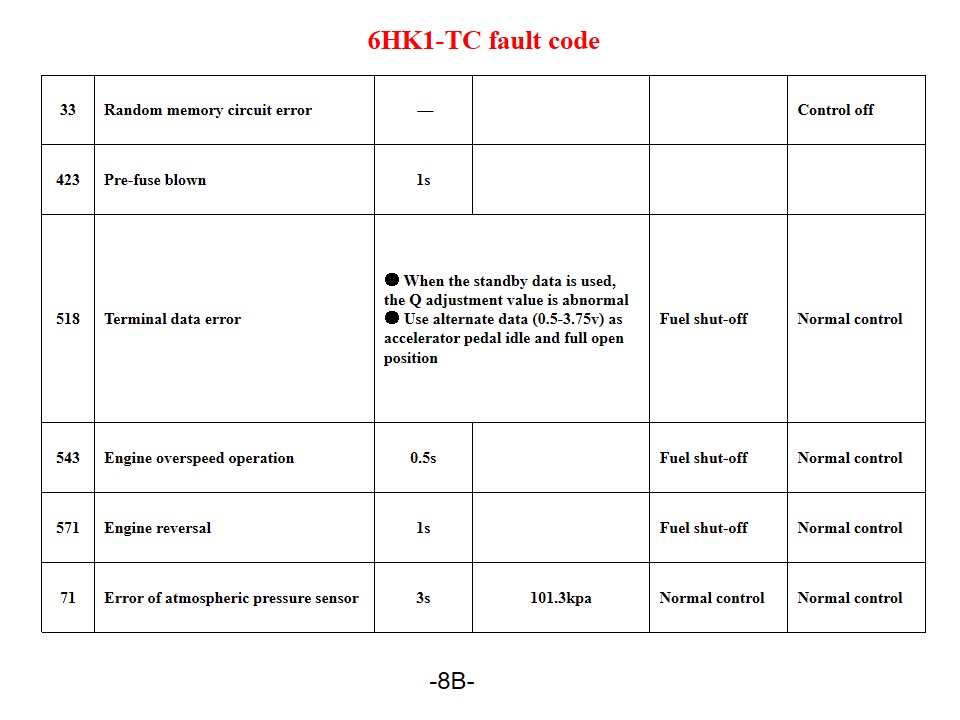

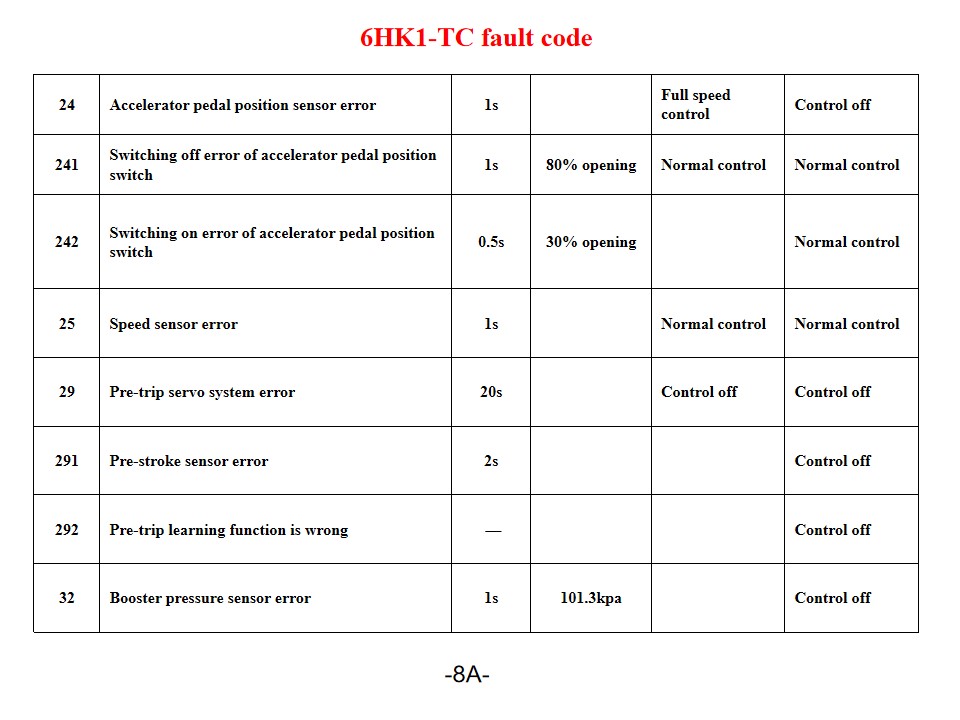

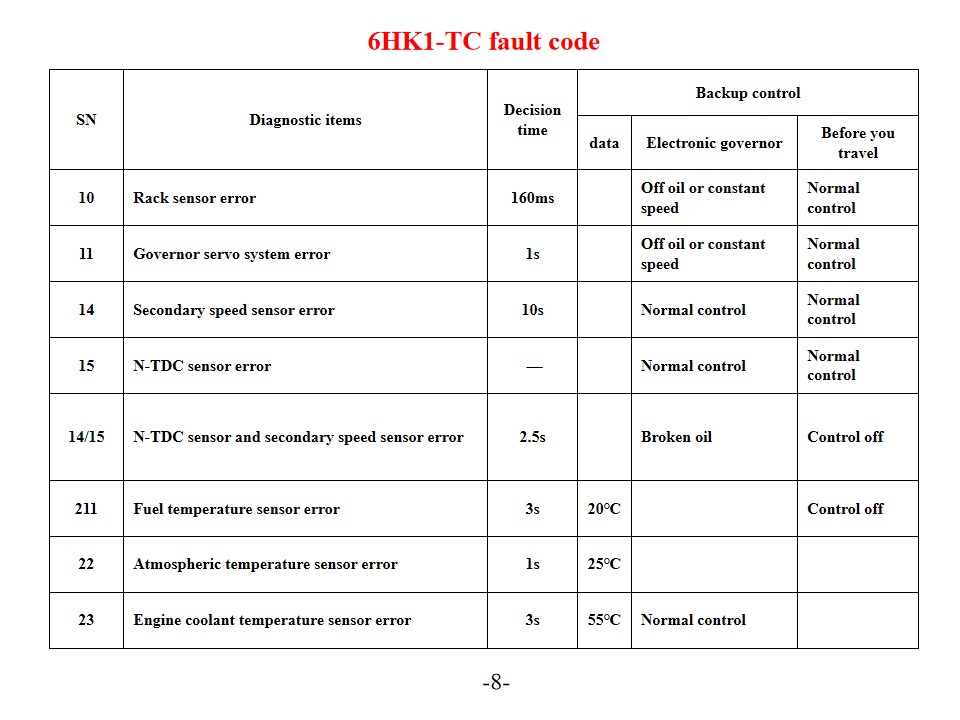

Código de falha do motor Isuzu do caminhão de bombeiros 6HK1-TC

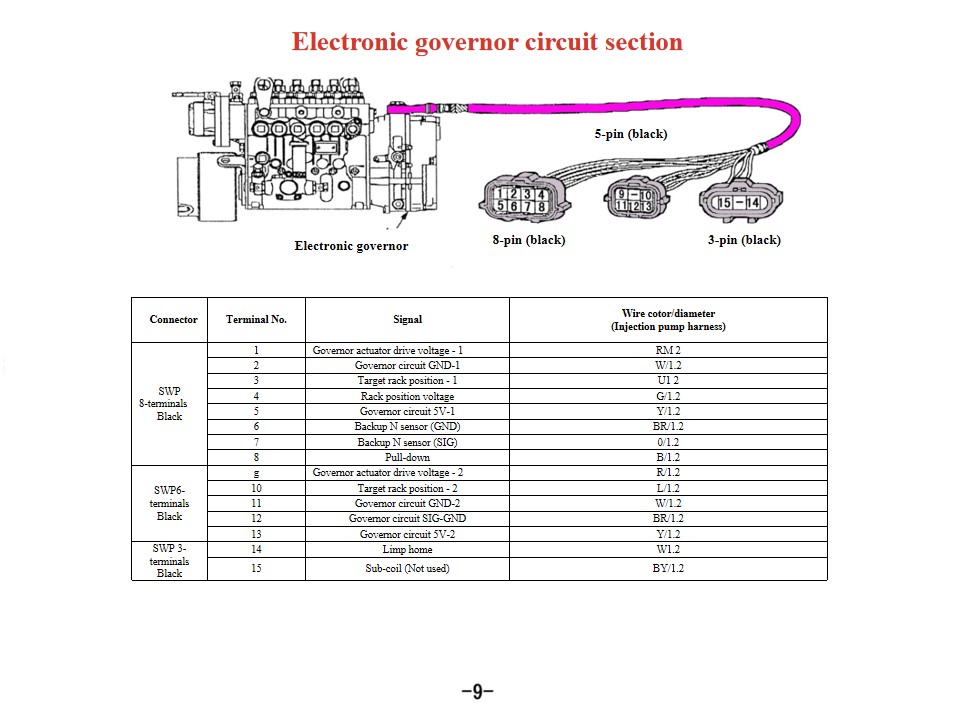

Veículos de combate a incêndio com motor da série 6HK1 são sistemas de energia essenciais para veículos comerciais, e falhas nos sensores afetam diretamente o desempenho e a confiabilidade do motor. Os tipos comuns de falhas incluem sinais anormais do sensor de velocidade do veículo, que levam a limites de velocidade da ECU e cortes de combustível, desvios na leitura do sensor de temperatura do líquido de arrefecimento, que causam interrupções no sistema de arrefecimento, e falhas no sensor do eixo de comando, que causam erros na sequência de ignição. Essas falhas são frequentemente causadas por envelhecimento do sensor, conexões de fiação deficientes ou problemas de instalação mecânica (como torque insuficiente). Por exemplo, um sensor de velocidade do veículo danificado pode fazer com que a ECU interprete incorretamente uma condição de excesso de velocidade e corte a injeção de combustível, resultando em uma perda repentina de potência em altas velocidades. Sinal Cor e diâmetro 1 Terra B/0,5 2 SIG Y/0,5 3 Escudo G/0,5 1 Ponto de medição Resistência (kΩ) Temperatura ℃ Terminal 1 Terminal 2 1.21 40 3. 25 0 Terminal 1 Corpo Terminal 2 Corpo Conector Terminal nº. Sinal Cotor/diâmetro do fio (Chicote da bomba injetora) SWP 8 terminais Preto 1 Tensão de acionamento do atuador do regulador - 1 RM 2 2 Circuito do governador GND-1 W/1,2 3 Posição do rack de destino - 1 U1 2 4 Tensão de posição do rack G/1.2 5 Circuito governador 5V-1 Y/1,2 6 Sensor N de reserva (GND) BR/1.2 7 Sensor N de backup (SIG) 0/1,2 8 Puxar para baixo B/1.2 SWP6- terminais Preto g Tensão de acionamento do atuador do regulador - 2 R/1.2 10 Posição do rack de destino - 2 L/1,2 11 Circuito do governador GND-2 W/1,2 12 Circuito do governador SIG-GND BR/1.2 13 Circuito governador 5V-2 Y/1,2 SWP 3- terminais Preto 14 Casa manca W1.2 15 Sub-bobina (não utilizada) POR/1,2 Ponto de medição Resistência Terminal 2 Terminal 1 2,1-2,5 mil Ômega Terminal 2 Terminal 3 ∞ Terminal 2 Corpo ∞ Terminal 1 Terminal 3
