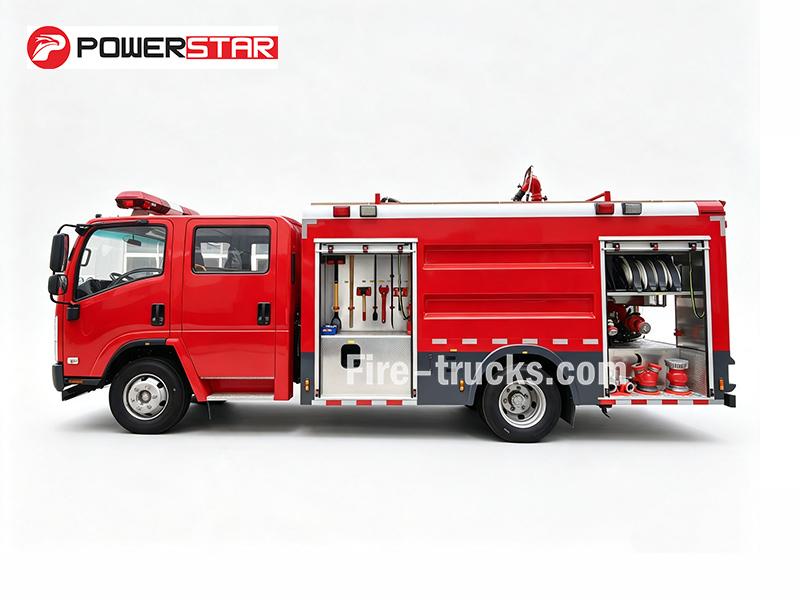

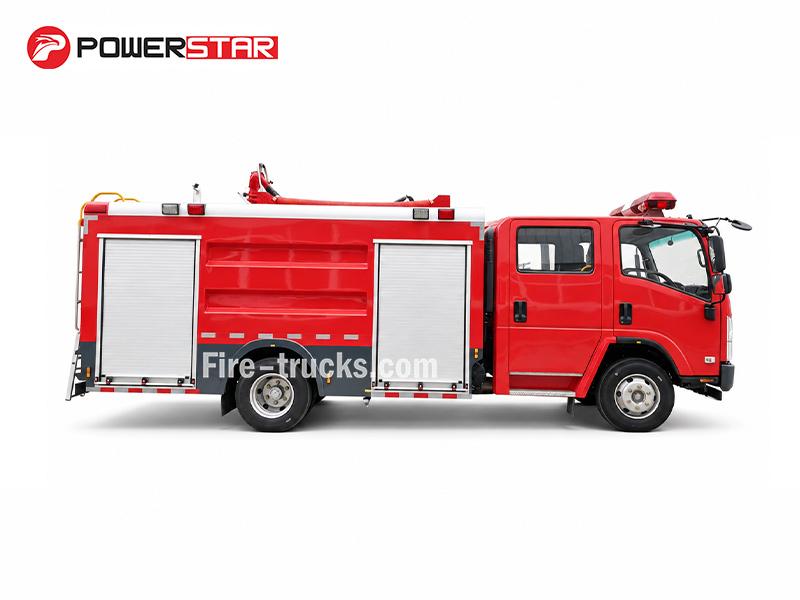

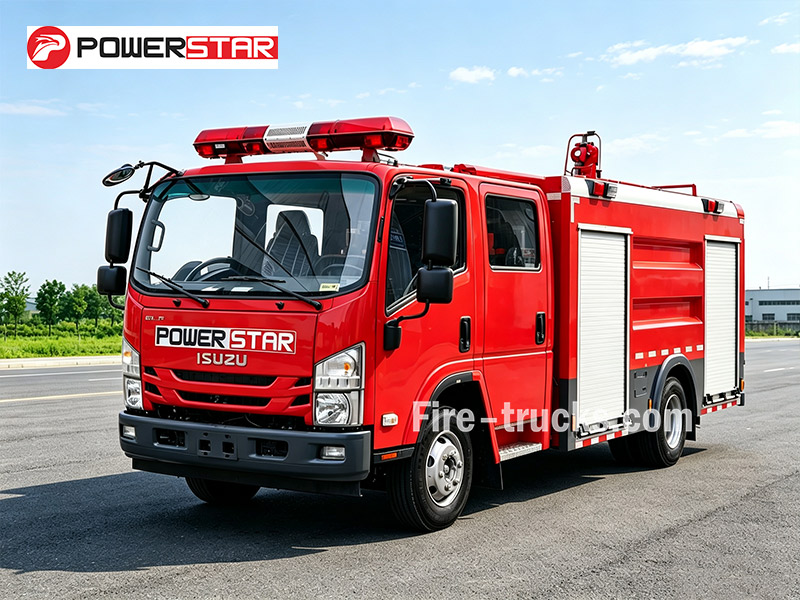

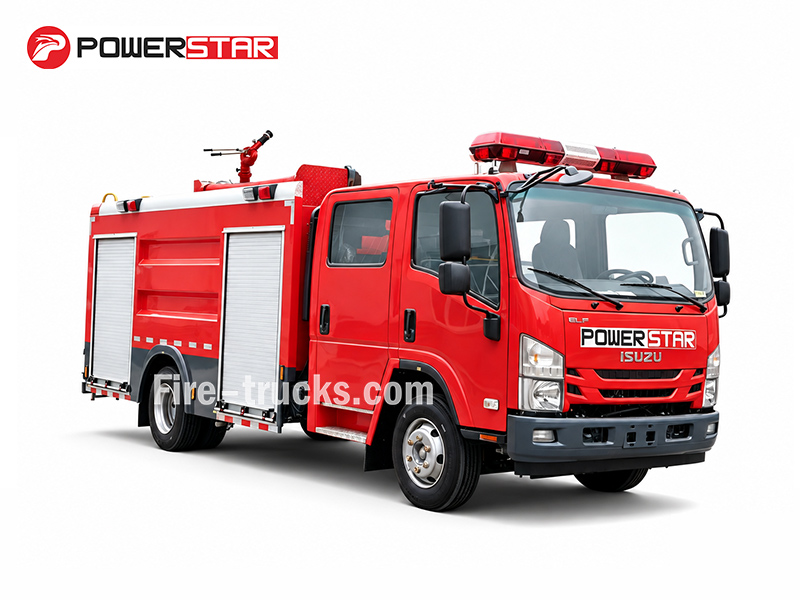

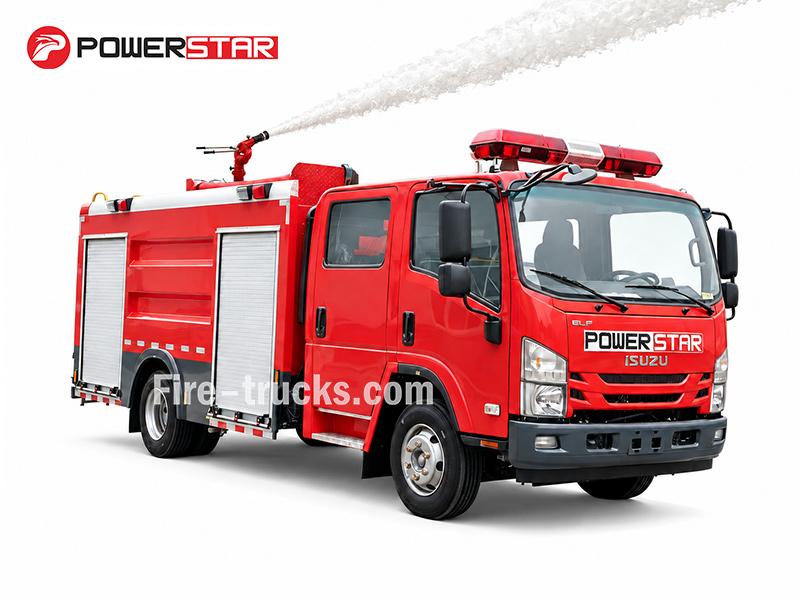

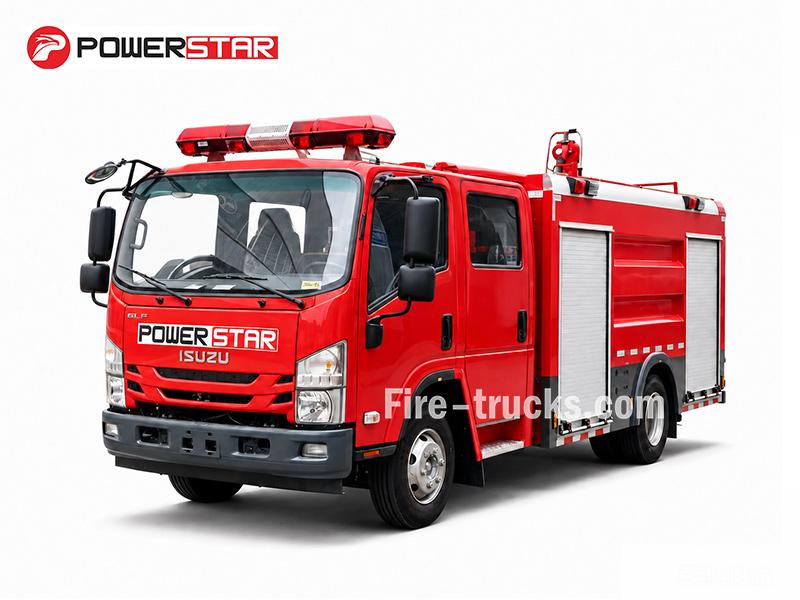

O caminhão de bombeiros urbano compacto ISUZU 4×2 é movido por um motor diesel 4HK1-TCG61 de 189 HP, com um ágil chassi 4×2 projetado para ruas da cidade e vielas estreitas. Ele comporta 5.000 L no total — 4.000 L de água e 1.000 L de espuma. Uma bomba CB10/40-XZ movimenta 40 L/s a 1,0 MPa, enquanto o monitor de teto PL8/32 alcança 60 m com água e 48 m com espuma, ideal para respostas rápidas em áreas urbanizadas. O equipamento padrão inclui mangueiras, linha de sucção, acoplamentos, pistola de espuma e kit básico de ferramentas.
Chassi de caminhão:
ISUZU 4×2Capacidade de Trabalho:
4000L water + 1000L foam (5000L total)Potência do motor:
189 HP (139 kW) / 4HK1-TCG61Bomba de Incêndio:
CB10/40-XZFluxo da bomba:
40 L/sPressão no trabalho:
1.0 MPaMonitor de Incêndio:
PL8/32Monitorar fluxo:
32 L/sGama de monitores:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowEste caminhão de bombeiros urbano ISUZU 4×2 é construído em torno de um motor diesel 4HK1-TCG61 de 189 HP e um chassi compacto 4×2 que atravessa ruas estreitas da cidade e vielas apertadas com facilidade. Este veículo compacto de resgate e combate a incêndio urbano ISUZU transporta 5.000 L no total — 4.000 L de água e 1.000 L de espuma. Uma bomba CB10/40-XZ movimenta 40 L/s a 1,0 MPa, e o monitor PL8/32 instalado no teto lança água até 60 m e espuma até 48 m. Este Icaminhão de bombeiros de intervenção rápida urbano ISUZU 4x2vem com equipamentos padrão: mangueiras, linha de sucção, acoplamentos, esguicho de espuma e kit de ferramentas. As dimensões compactas e o manuseio ágil fazem dele uma opção sólida para resposta a incêndios urbanos, cobertura de edifícios altos e intervenção industrial rápida onde caminhões maiores não conseguem acessar.

|
Capacidade de Trabalho |
Modelo do Motor |
Distância entre Eixos |
Superestrutura |
|
4000 L de água + 1000 L de espuma |
189 HP / 4HK1-TCG61 |
3815 mm |
★ Tanque de aço carbono, capacidade de 5000 L ★ ★ Bomba de incêndio CB10/40-XZ, vazão de 40 L/s a 1,0 MPa ★ ★ Monitor de teto PL8/32, vazão de 32 L/s; água ≥60 m, espuma ≥48 m ★ Proporcionador de espuma PH64, proporção de mistura de 3%-6%, vazão máxima de 64 L/s |
» Ⅰ.Principais Características :
❶ O motor diesel 4HK1-TCG61 de 189 HP fornece potência suficiente para resposta urbana, com operação estável da bomba mantida durante todo o combate ao incêndio.
❷ O caminhão de bombeiros urbano ISUZU 4×2 é equipado com um tanque de água de 4000 L e um tanque de espuma de 1000 L, combinado com uma bomba CB10/40-XZ com capacidade nominal de 40 L/s e 1,0 MPa para ataque inicial rápido contra incêndios.
❸ O monitor PL8/32 oferece alcance de água de 60 m e alcance de espuma de 48 m, permitindo que as equipes combatam incêndios a uma distância segura enquanto o chassi 4×2 mantém a estabilidade em estradas urbanas pavimentadas.
❹ Com uma distância entre eixos de 3815 mm e pneus 235/75R17.5, este equipamento compacto de combate a incêndio 4×2 percorre ruas estreitas, curvas apertadas e áreas urbanas confinadas que caminhões de bombeiros convencionais não conseguem acessar.
❺ O equipamento padrão inclui mangueiras, linha de sucção, acoplamentos, esguicho de espuma e kit de ferramentas, pronto para implantação imediata. Suas dimensões compactas e seu chassi 4×2 ágil fazem dele uma solução prática para departamentos municipais de bombeiros, cobertura de edifícios altos e locais industriais com acesso restrito.
» Ⅱ.Parâmetros do Produto :
| Caminhão de Bombeiros Compacto Urbano de Intervenção Rápida ISUZU 4x2 | |||
| Geral | Capacidade de Trabalho | 4000 L de água + 1000 L de espuma | |
| Chassi do caminhão | ISUZU 4x2 | ||
| Potência do motor | 189 HP/ 4HK1-TCG61 | ||
| Bomba de incêndio | CB10/40-XZ | ||
| Monitor de incêndio | PL8/32 | ||
| Dosador de espuma | PH64 | ||
| Velocidade máxima | 95 km/h | ||

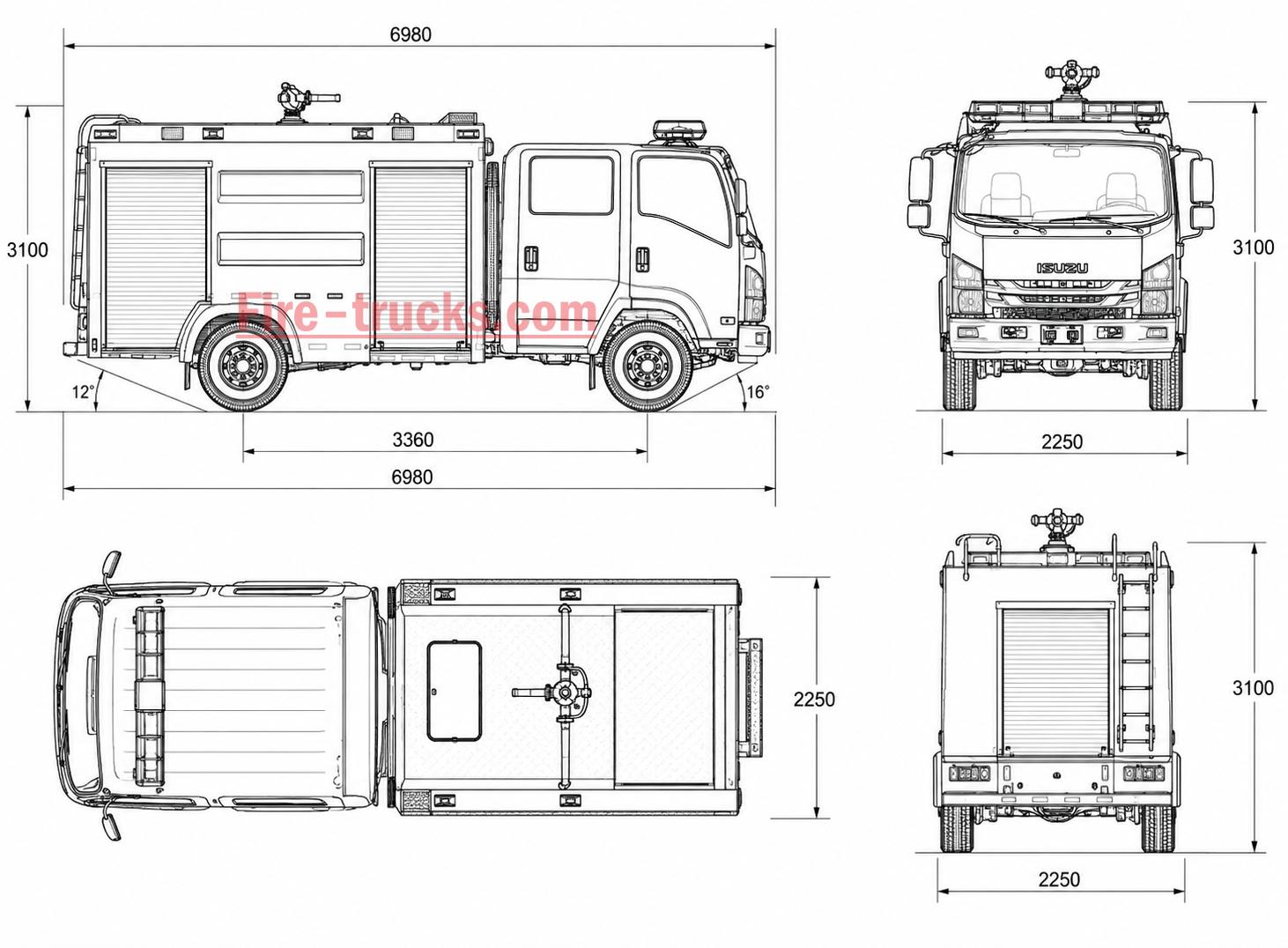

| Dimensões gerais C*L*A | 6980*2250*3100 mm | ||
| Peso bruto do veículo | 10550 kg | ||
| Peso em ordem de marcha | 5850 kg | ||
| Motor | Modelo do motor | 4HK1-TCG61 | |
| Tipo de combustível | Diesel | ||
| Potência | 189 HP(139KW) | ||
| Padrão de emissões | Euro 6 | ||
| Cilindrada | 5193 ml | ||
| Tipo de motor | Motor diesel de 4 cilindros em linha, refrigeração a água, turboalimentado, com intercooler | ||
| Chassi | Tipo de tração | 4x2 | |
| Distância entre eixos | 3815 mm | ||
| Pneu | 235/75R17.5 16PR | ||
| Nº de pneus | 6 pneus e 1 pneu sobressalente | ||
| Cabine | Cabine dupla, com ar condicionado, vidros elétricos, USB | ||
| Bomba de incêndio | Modelo | CB10/40 | |
| Vazão | 40L/s | ||
| Pressão | 1MPa | ||
| Pressão máxima de trabalho | 1.251MPa | ||
| Pressão máxima permitida de entrada | 0.4MPa | ||
| Altura máxima de sucção | 7m | ||
| Velocidade nominal | 3135±50r/min | ||
| Relação de velocidade | 1:1.4 | ||
| Tempo de desvio de água | ≤50s | ||

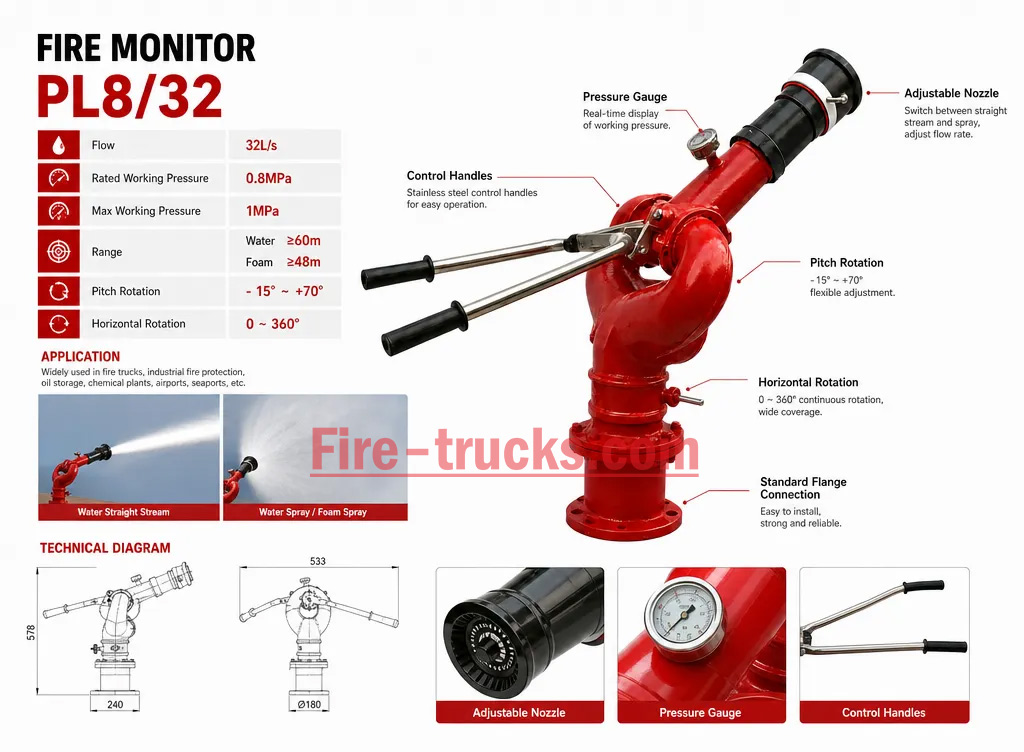

| Canhão monitor de incêndio | Modelo | PL8/32 | |
| Vazão | 32L/s | ||
| Pressão nominal de trabalho | 0.8MPa | ||
| Pressão máxima de trabalho | 1MPa | ||
| Alcance | Água | ≥60m | |
| Espuma | ≥48m | ||
| Rotação de inclinação | - 15~+70° | ||
| Rotação horizontal | 0~360° | ||
| Configuração padrão | Todos os acessórios padrão: mangueira de incêndio, filtro, acoplamento, chave, canhão de água/espuma, kit básico de ferramentas, manual em inglês…… | ||


1. Chassi e trem de força
♦ Chassi: Estrutura de caminhão ISUZU 4×2, distância entre eixos de 3815 mm, projetada para manobras em ruas urbanas e estabilidade em vias pavimentadas
♦ Motor: Diesel turboalimentado 4HK1-TCG61, 189 HP (139 kW), potência confiável para resposta urbana e operação contínua da bomba
♦Transmissão: Transmissão manual, operação simples para condução urbana e despacho de emergência

2. Sistema de Supressão de Incêndio
♦ Tanque: 4000L de água + 1000L de espuma (5000L no total), aço carbono, com defletores para manuseio estável em vias urbanas
♦ Bomba: CB10/40-XZ, 40 L/s a 1,0 MPa, acionada por tomada de força, elevação de sucção de 7 m, tempo de escorva ≤50 s
♦ Canhão: JBQ 5.5/10, 10 L/s a 0,55 MPa, acionado por tomada de força, elevação de sucção de 7 m, escorva rápida para uso imediato
♦ Canhão de incêndio:: PL8/32, vazão de 32 L/s, água ≥60 m, espuma ≥48 m, rotação horizontal de 360°, inclinação de -15° a +70°

»Ⅳ.Princípio de funcionamento do caminhão de combate a incêndio com espuma:
• Entrada de sucção
Equipado com uma porta de sucção DN50 para captar água de fontes abertas, como lagoas, córregos ou hidrantes, quando o abastecimento municipal não estiver disponível.
• Conexão de enchimento
A entrada externa de água permite a conexão a um hidrante padrão ou bomba auxiliar para reabastecimento rápido do tanque em ambientes urbanos.
• Portas de descarga
As saídas DN65 em ambos os lados do veículo suportam múltiplas conexões de mangueiras, adaptando-se a diversas demandas de pressão e vazão para uma supressão eficiente de incêndios.
• Circuito de espuma
O sistema independente de proporção de espuma em circuito fechado gerencia automaticamente a sucção do concentrado, a mistura e a descarga. Alterna entre os modos de água e espuma mantendo uma proporção de mistura consistente para incêndios de Classe B.
» Ⅴ.Sistema de Bomba de Incêndio :

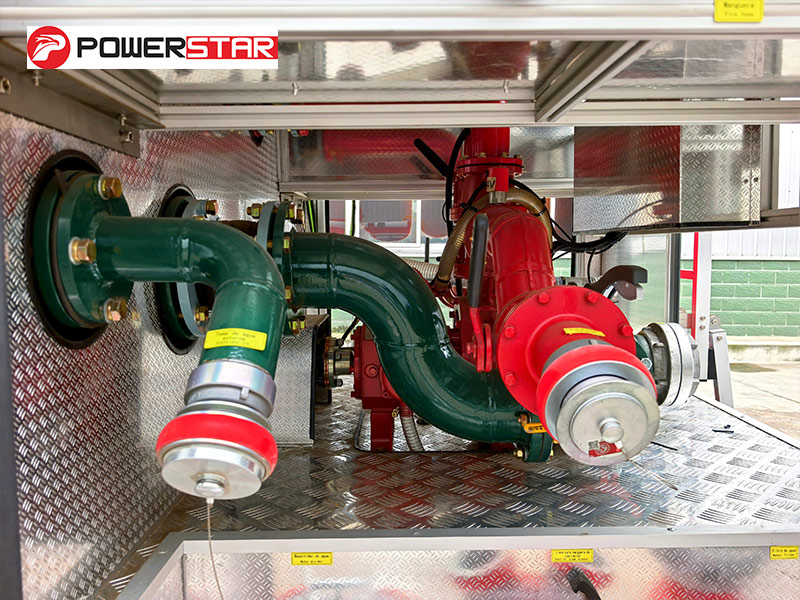

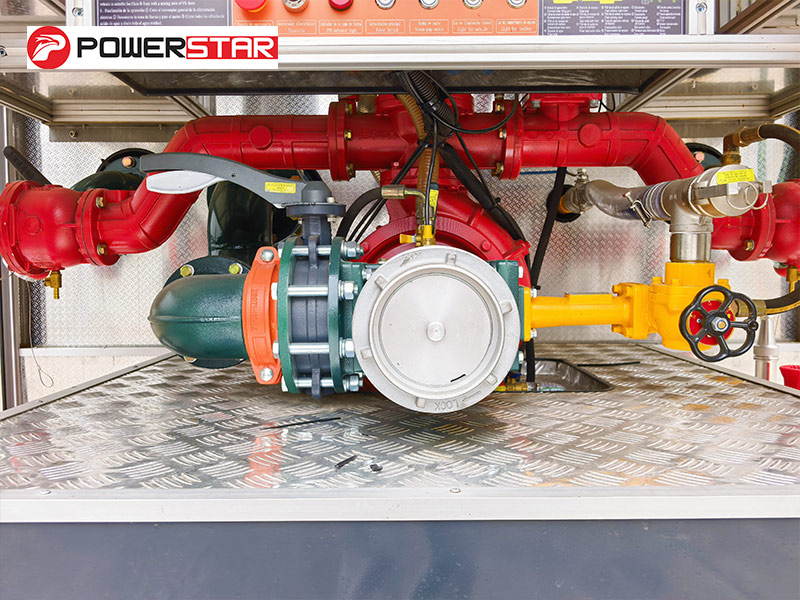

Bomba de Incêndio:
Uma bomba de incêndio CB10/40 com vazão nominal de 40 L/s a 1,0 MPa está instalada na sala de bombas traseira. Esta bomba foi projetada para um desempenho confiável, fornecendo pressão de água estável para garantir que mangueiras de incêndio e monitores possam fornecer água ou espuma de forma eficaz a longas distâncias para combate a incêndios

|
Modelo da Bomba de Incêndio |
Vazão |
Pressão |
Pressão Máxima de Trabalho |
Pressão Máxima Permitida de Entrada |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
Proporcionador de espuma tipo anel de bomba PH64, com proporção de mistura ajustável de 3% a 6% e vazão máxima de mistura de 64 L/s. Mistura automaticamente o concentrado de espuma com água para um combate eficiente a incêndios de Classe B. Operação simples, sem necessidade de alimentação externa.

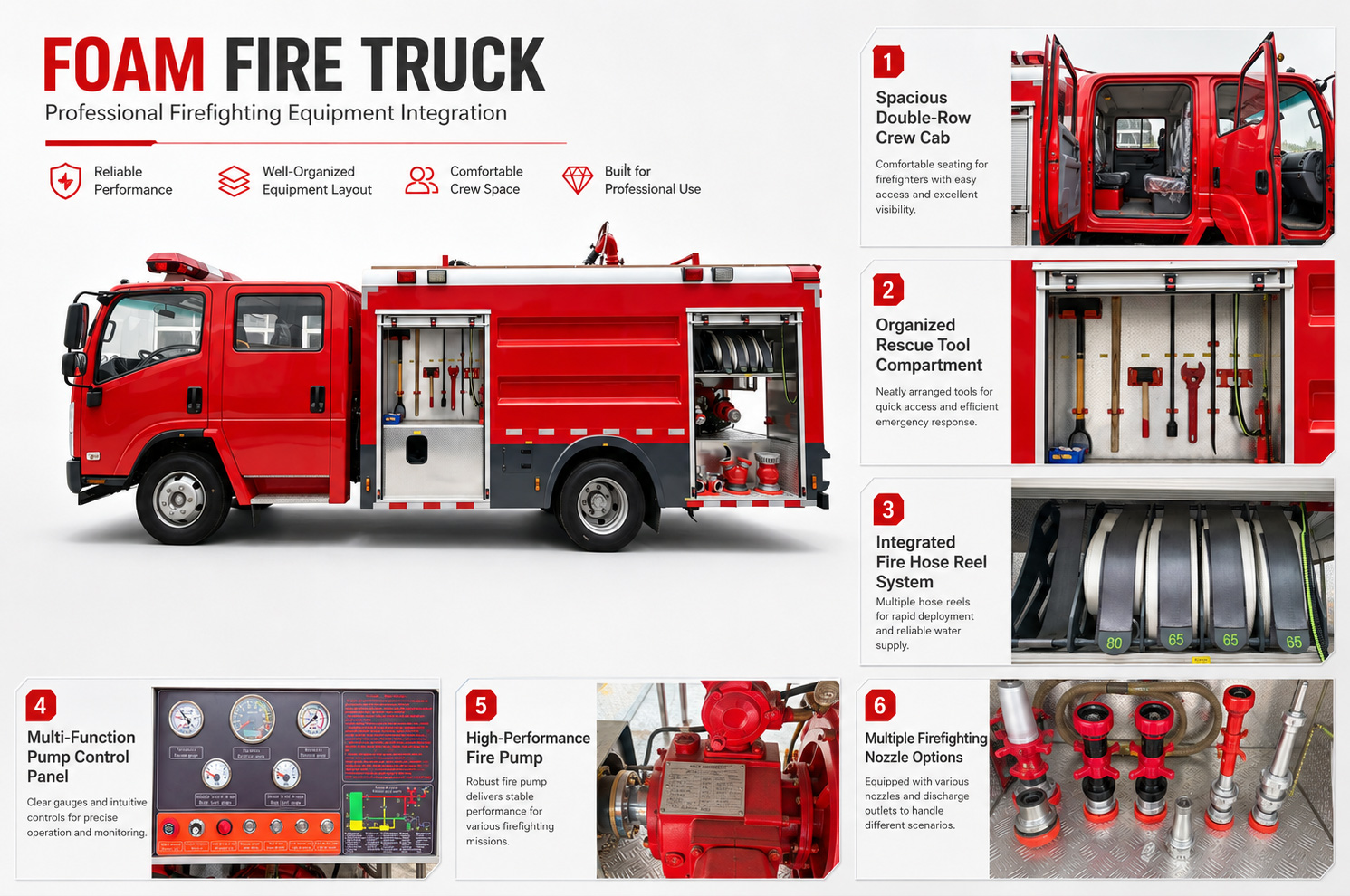

» Ⅵ.Equipamentos de Combate a Incêndio :

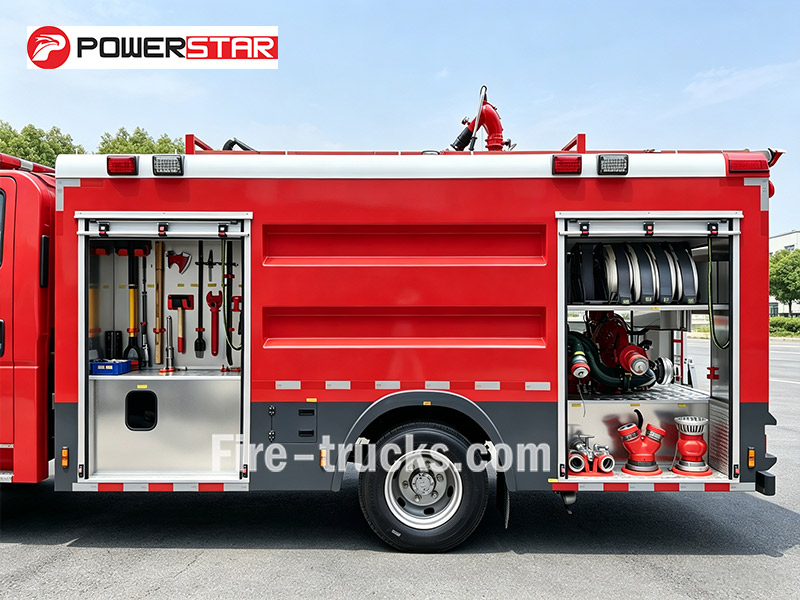

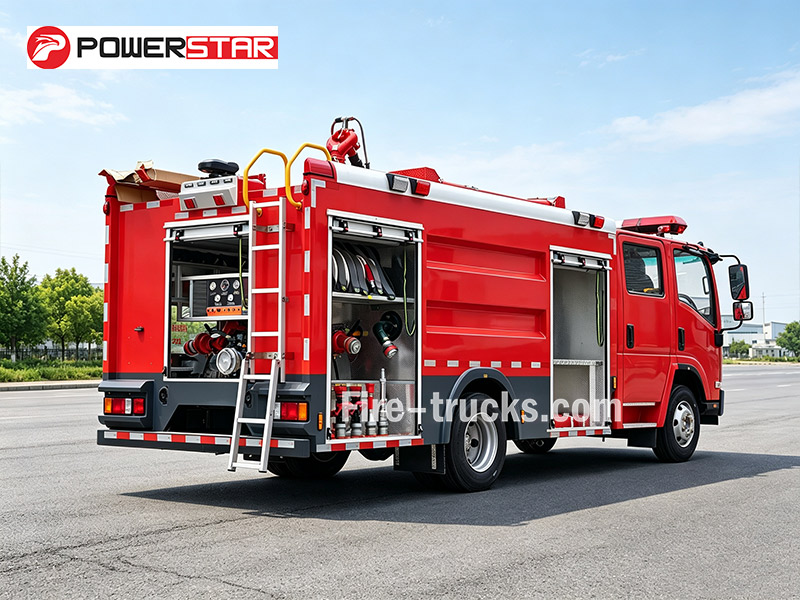

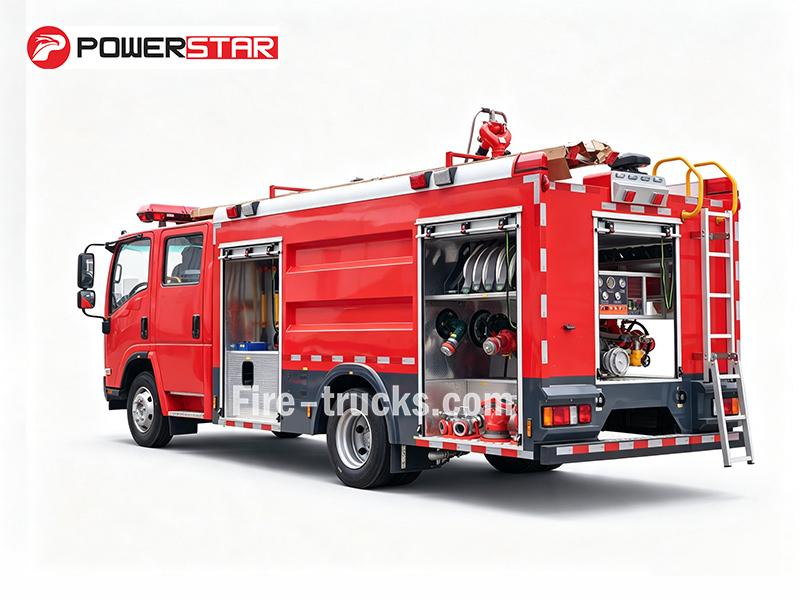

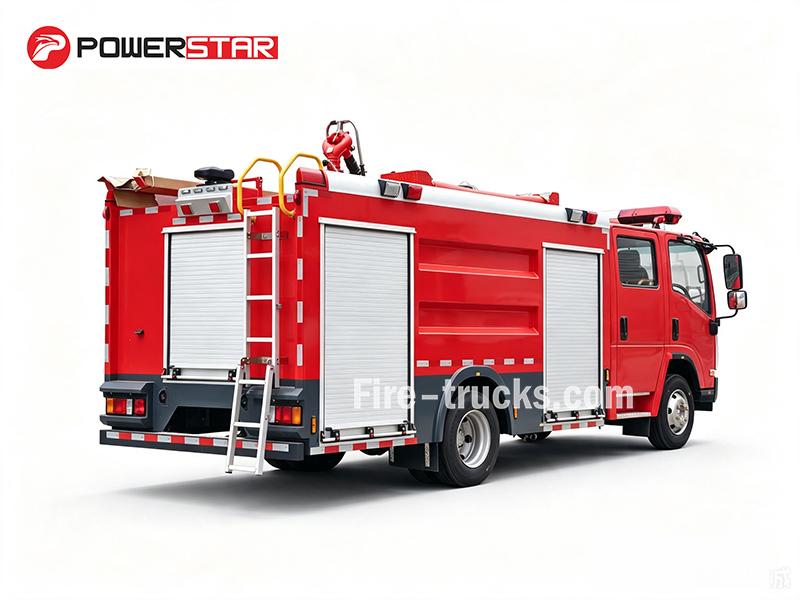

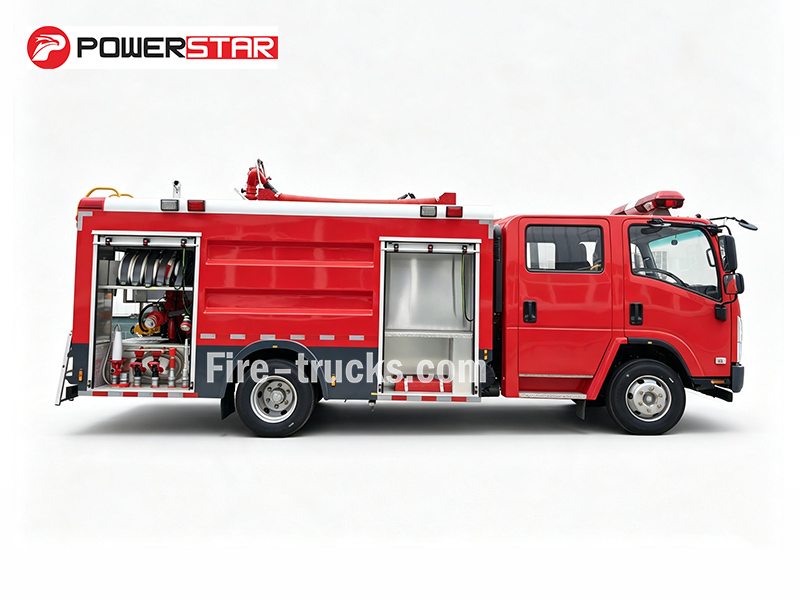

• Compartimento de Equipamentos
Os compartimentos de armazenamento estão dispostos em ambos os lados do veículo, equipados com racks ajustáveis e bandejas extraíveis. Os racks mantêm mangueiras de incêndio, linhas de sucção e pistolas de espuma fixas no lugar, enquanto as bandejas proporcionam acesso rápido a ferramentas manuais como chaves, machados e barras de alavanca, reduzindo o tempo de resposta durante chamadas de emergência.

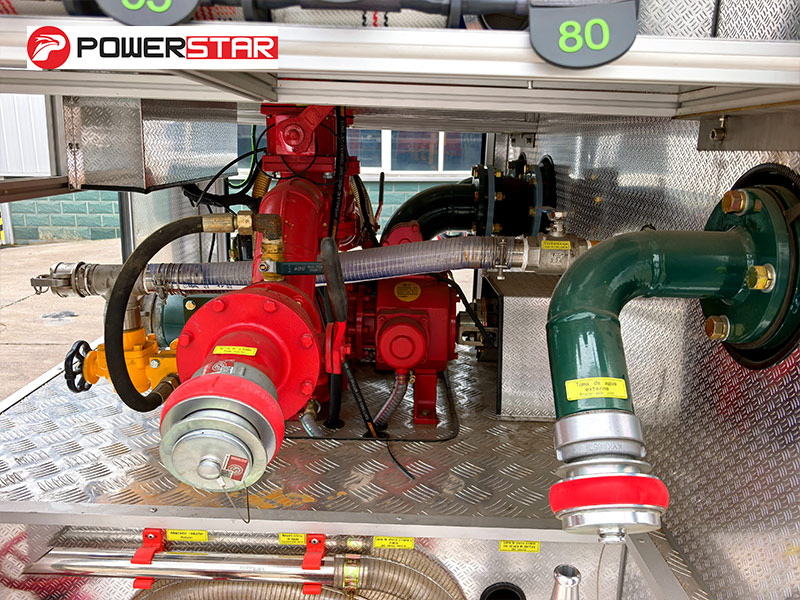

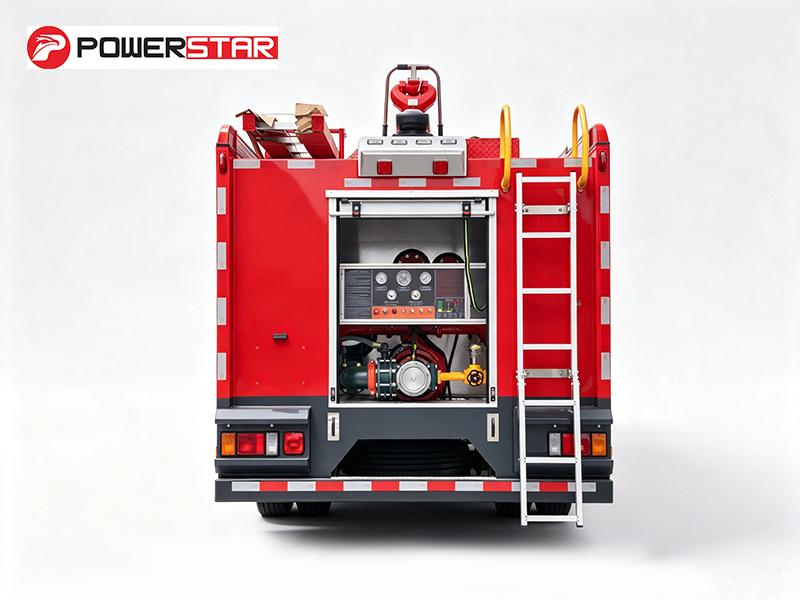

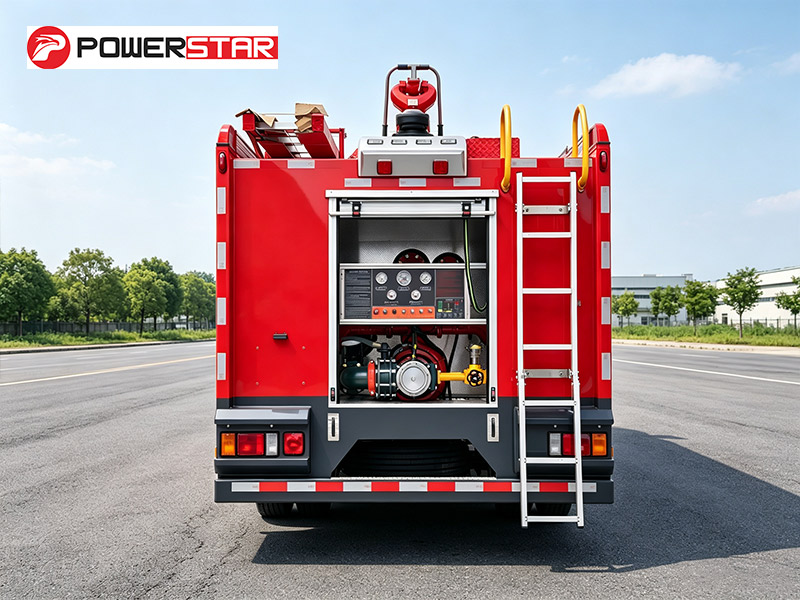

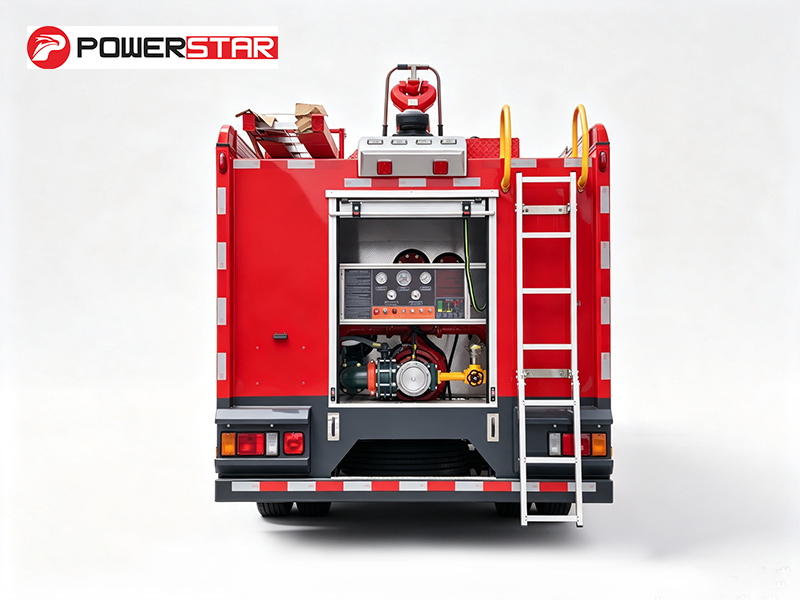

•Sala de Bombas: Equipada com bomba de incêndio CB10/40-XZ, painel de controle, manômetro, vacuômetro e iluminação do compartimento. Os acessórios incluem mangueiras de incêndio, linhas de sucção, coletores, filtros, bicos de incêndio, pistolas de espuma, chaves para mangueira de sucção e adaptadores.

O caminhão de bombeiros urbano ISUZU 4×2 vem equipado com uma bomba CB10/40-XZ montada na traseira e um monitor PL8/32 instalado no teto da cabine. A capacidade total de fluidos é de 5.000 litros — 4.000 L de água e 1.000 L de espuma. O veículo utiliza um chassi compacto 4×2 e é movido por um motor diesel 4HK1-TCG61 de 189 HP. A entrega padrão inclui mangueiras, linha de sucção, conexões, pistola de espuma e um kit básico de ferramentas. As especificações completas estão listadas abaixo:

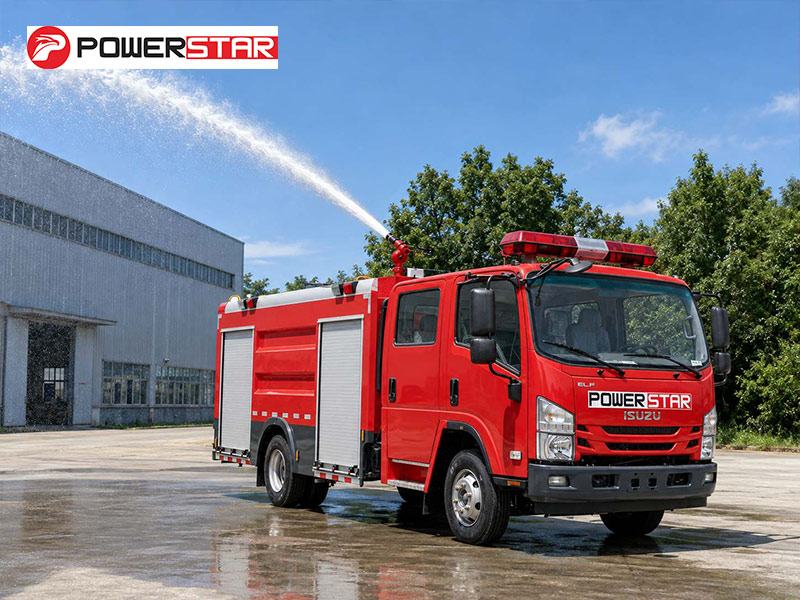

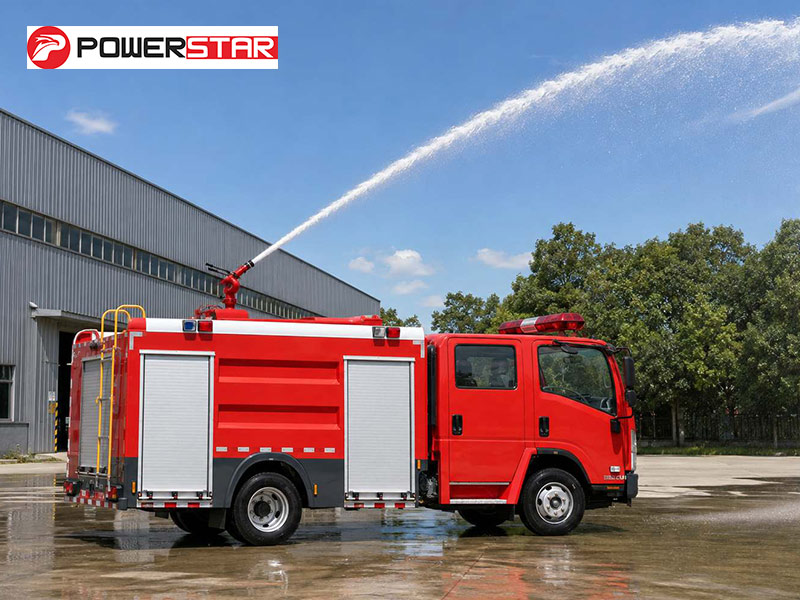

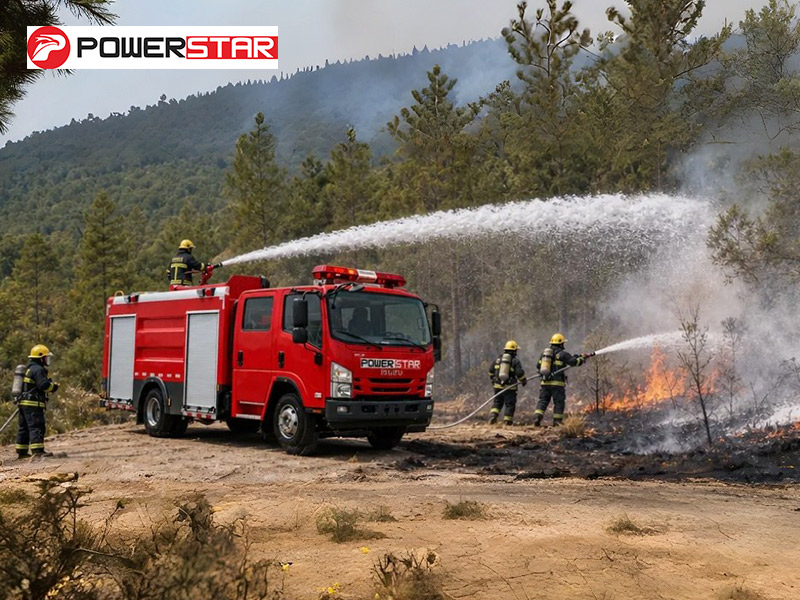

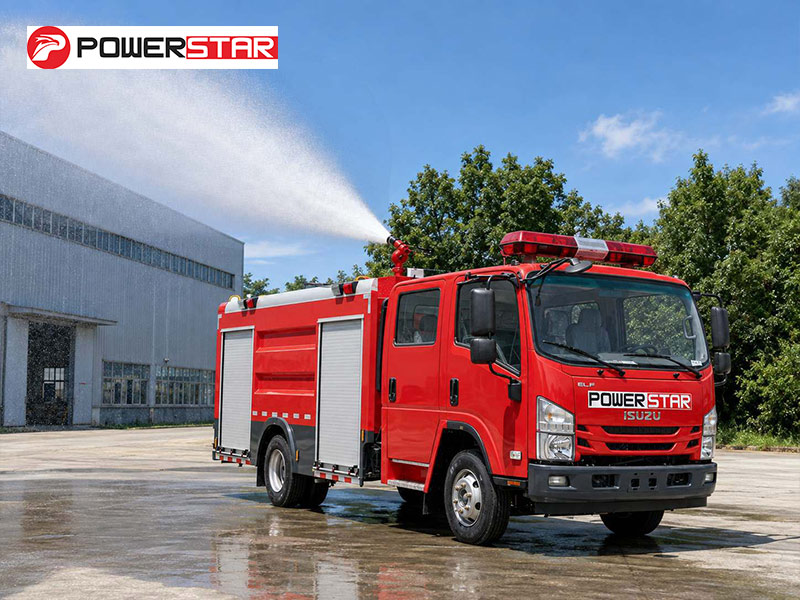

» Ⅶ.Teste de Desempenho do Monitor de Incêndio :
» Ⅷ.Cenários de Aplicação :
