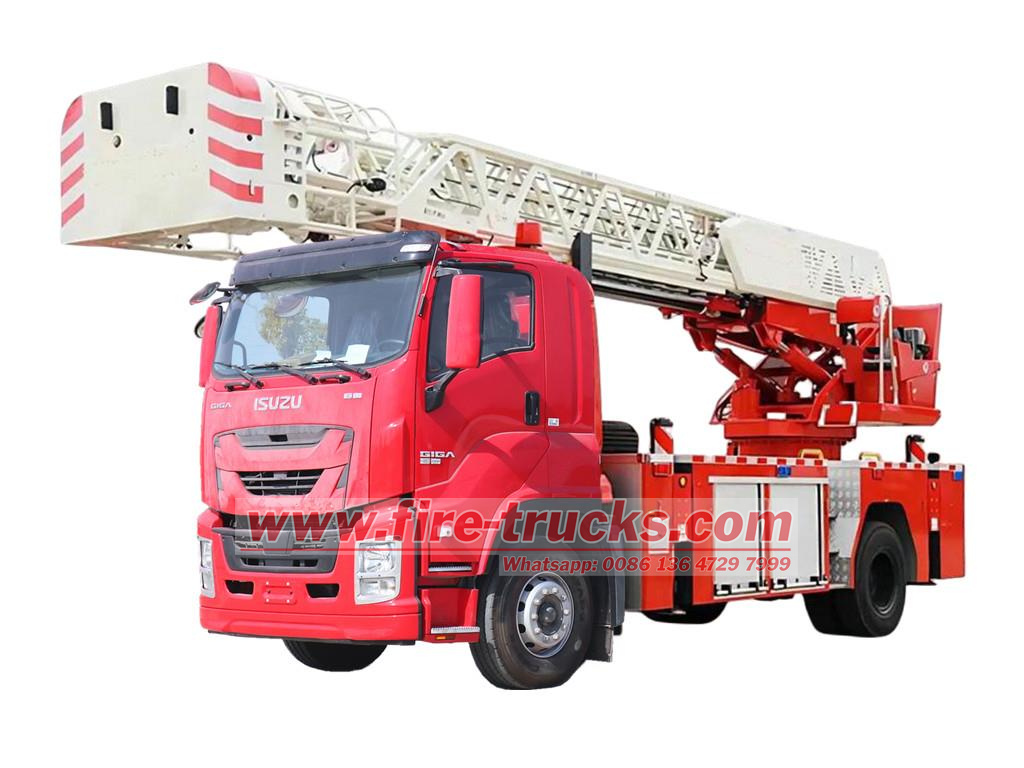

Caminhão de escada de incêndio Isuzu GIGA 32M

Modelo

Parâmetros

outros

Chassi

ISUZU GIGA

Aplicação em combate a incêndios

PBV

22000 kg

Modelo do motor

6UZ1-TCG61

ISUZU

Potência do motor

380 HP

Distância entre eixos

4600 mm

Tipo de tração

4x2/6 rodas

Direção esquerda

Transmissão

FAST de 12 marchas

Manual

Padrão de emissão

9839 ml

Euro 6

02, Sistema de Combate a Incêndios:

Canhão de combate a incêndios

PLKD48monitor de incêndio com controle eletrônico

Vazão:48L/s,pressão de trabalho ≤ 0,8 MPa»Alcance de disparo ≥60m Alcance de oscilação da cabeça do canhão:Ângulo de inclinação: -45°»+60°

ângulo de rotação: -85°»+60°

Controle da linha d'água

Modos de controle da linha d'água: manual

Combate a-incêndio

Superestrutura: Tubo de liga de alumínio

Base: cano de água telescópico de aço inoxidável + metal trançado de aço inoxidável

mangueira corrugada + mangueira de borracha

Configuração do acoplamento contra incêndio

Interface

Especificações

válvula

Posição

Água sob pressão

interface (pol.)

2×DN80

——

2 na parte traseira

da carroceria do veículo

Interface de água sob pressão (saída) da

plataforma de trabalho

DN65

Válvula de gaveta manual

Parte frontal da plataforma

Tipo de acoplamento de entrada/saída de água: equipado com padrão de tipo instantâneo (rápido) e pode ser substituído pelo acoplamento tipo hermafrodita

O acoplamento tipo instantâneo é recomendado em áreas frias.

03, Sistema de Controle Elétrico:

Plataforma operacional

Posição do console do veículo superior: Lado esquerdo da plataforma giratória (com assento) e plataforma de trabalho. Existe um dispositivo de chamada de linha entre as duas estações de operação.

Tipo de controle do veículo inteiro; Interface de operação, controle por computadorna parte traseira.

Tela de exibição do computador: Tela de exibição LCD colorida. Pode exibir a amplitude da lança, a curva de trabalho do trabalho telescópico, a orientação da lança e da cabine e também pode exibir dados como a altura de trabalho da lança, o ângulo da mudança de amplitude e o raio de trabalho, e a falha pode ser consultada através da tela de exibição.

Nivelamento dos estabilizadores

Nivelamento automático e nivelamento manual

Luz de advertência

Duas luzes de advertência redondas são instaladas no topo da cabine; O alarme é instalado dentro da cabine do motorista;

1 luz estroboscópica vermelha e 1 luz estroboscópica azul à esquerda e à direita da traseira.

Iluminação

Iluminação do suporte do braço de descanso Iluminação da plataforma

04, A Plataforma de Trabalho:

Dimensão.

Aprox. 2000×900×1200 mm, Peso de carga 350-450 kg

A plataforma de trabalho

Estrutura de solda de perfil de alumínio, os parafusos inferiores são conectados aos suportes de aço e a placa inferior adota uma placa de proteção com padrão; A porta traseira é colocada lateralmente para facilitar a entrada do operador na área de trabalho da plataforma;

Dispositivos

Um anemômetro é instalado na plataforma de trabalho; Um anemômetro é instalado na plataforma;

Um dispositivo de anti-colisão de ultrassom é instalado na frente e abaixo da plataforma.

Combate aincêndios e autoproteção sistema

Possui proteção contra pulverização da plataforma de trabalho, controle da plataforma de trabalho e válvula de esfera manual;

A plataforma de trabalho é equipada com uma saída DN65 e uma válvula de gaveta manual;

Envoltório da carroceria do veículo

Escada: uma de cada lado da carroceria do veículo; 1 para cada lado da carroceria do veículo

Estrutura da carroceria do veículo: Estrutura perfilada

Envoltório da carroceria do veículo: Placa de alumínio colada

Placa de caminhada superior da carroceria do veículo: Colocação com liga de alumínio antiderrapante oxidada

Compartimento de armazenamento/caixa de ferramentas: Estrutura de alumínio, com trava. Porta de rolo de persiana de liga de alumínio

Cor da carroceria do veículo

A cor da superestrutura é branco brilhante;

A superfície externa da cabine, do tanque e da caixa é vermelho-fogo.

Configuração padrão

Sistema de monitoramento de tráfego (integração de navegação, registro de direção, câmera de ré e radar de ré)

Itens

Parâmetros

Parâmetros de tamanho

Dimensão limite

Comprimento

mm

10600

Largura

mm

2500

Altura

mm

3900

Distância entre eixos

mm

4600

Parâmetros de qualidade

Peso

Massa total

kg

22000

Primeiro eixo

kg

9000

Segundo eixo

kg

13000

Parâmetros do chassi

Modelo

ISUZU GIGA

Tipo de tração

4×2

Fabricante

POWERSTAR

Motor

Modelo

6WG1-TCG61

Potência

460 HP

Item

Parâmetros

Desempenho operacional externo

Altura de trabalho nominal  m

32

Alcance de trabalho nominal m

20~23(Variável de amplitude rotacional)

Dimensões da plataforma de trabalho (comprimento × largura × altura) m

2000×900×1200

Carga nominal da plataforma de trabalho     kg

350-450

Vão dos estabilizadores (vertical × horizontal) m

5200×5400

Tempo de desdobramento dos estabilizadores

≤25 s

Tempo para elevação da lança até a altura nominal e rotação de 90°

≤55 s

Tempo de acionamento do descanso de braço    s

≤120

Tempo de extensão dos estabilizadores   s

≤30

Velocidade máxima de rotação  r/min

0,2»1,0

Inclinação máxima permitida °

3

Força operacional máxima permitida de e

plataforma de trabalho

450

Canhão de combate a incêndios

Jato d'água

Modelo

PLKD48

Vazão nominal  L/s

48

Pressão nominal    MPa

≤0,8

Alcance nominal de disparo    m

≥75

Alcance de oscilação da cabeça

Para cima e para baixo     °

-45»+60

Para a esquerda e para a direita     °

-85»+60

Braço de descanso

Tipo de braço

Material

Material de liga de alumínio com modelo de escada telescópica

Altura de trabalho

32 m

Alcance de amplitude

Alcance de elevação da lança

Lançamento telescópico -12°~+75°

Alcance de rotação

Rotação completa de 360°

Velocidade máxima de rotação da plataforma giratória

0,5~1,5 r/min
