Manual do Caminhão de Bombeiros Powerstar Isuzu Giga 6X4 com Espuma de Água

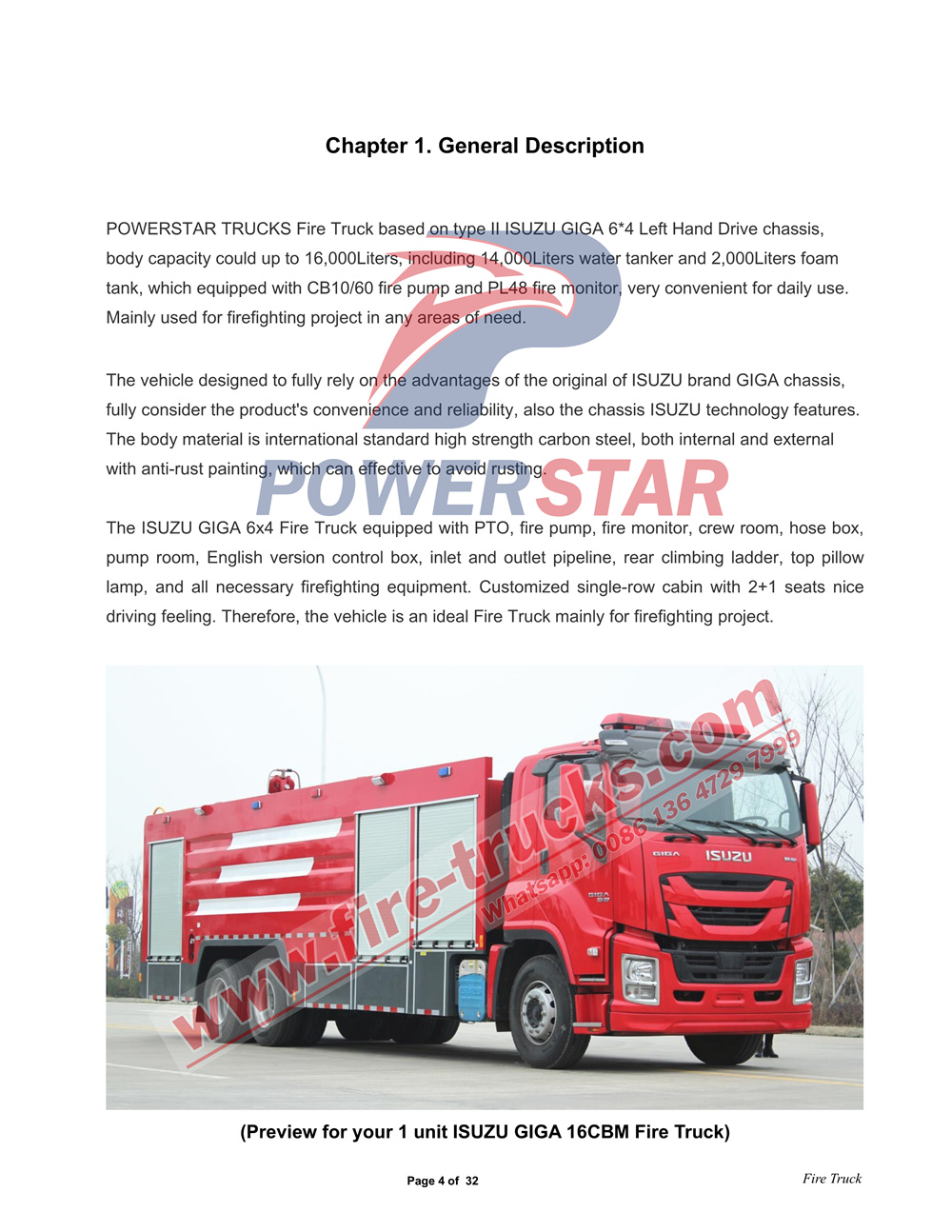

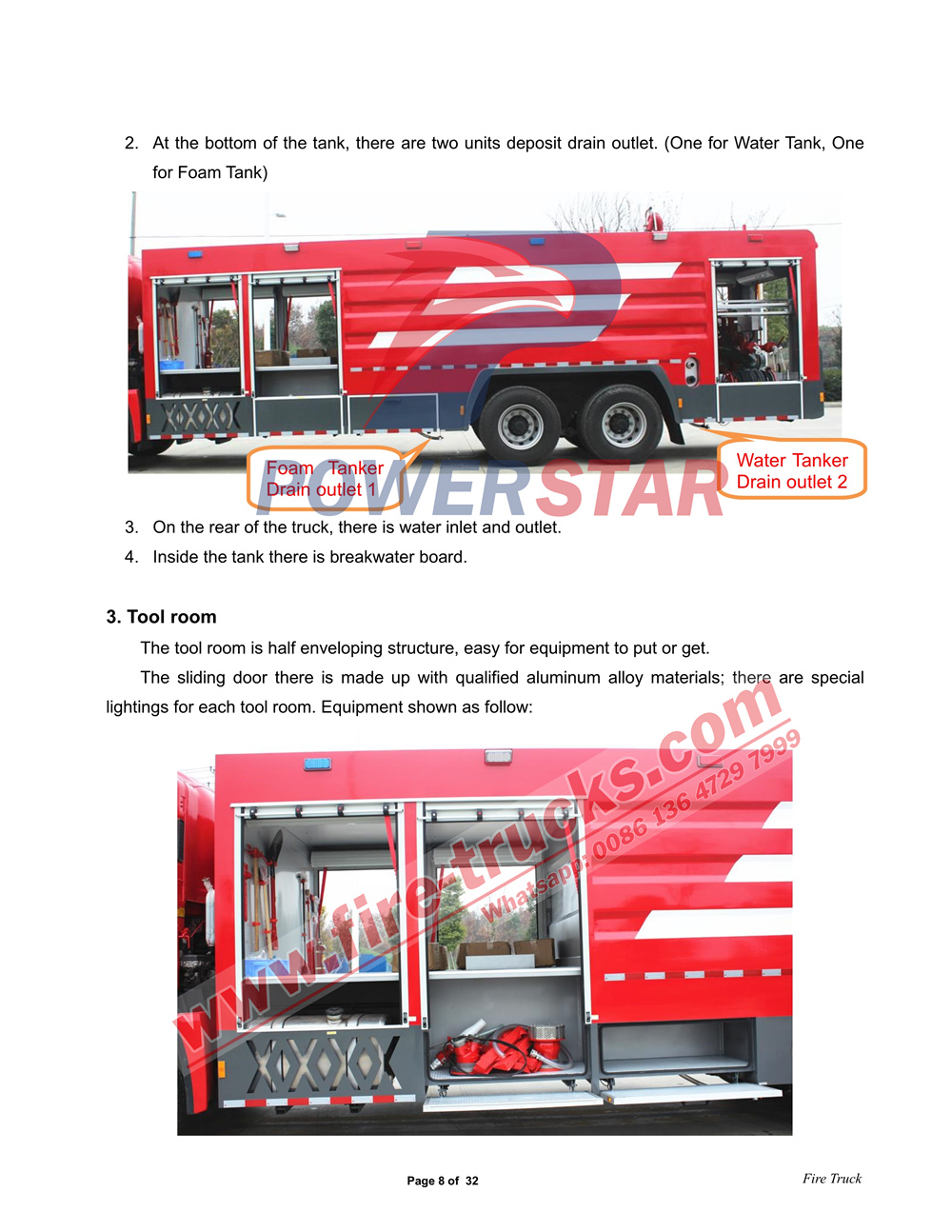

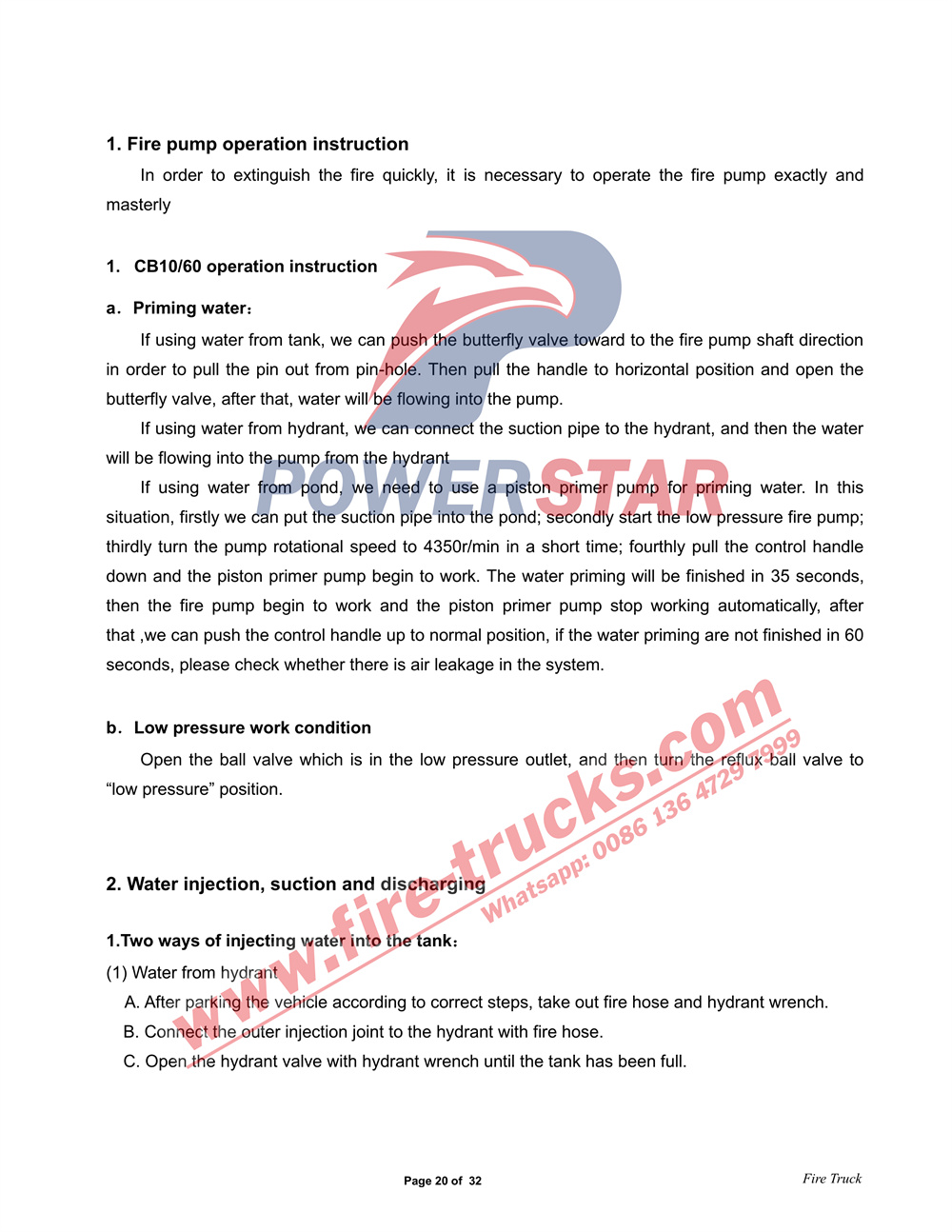

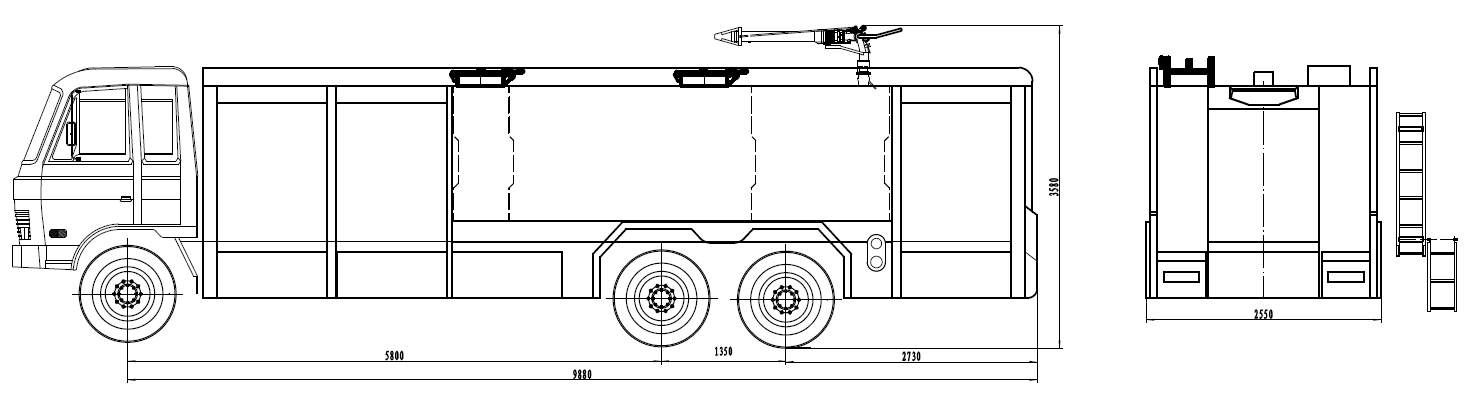

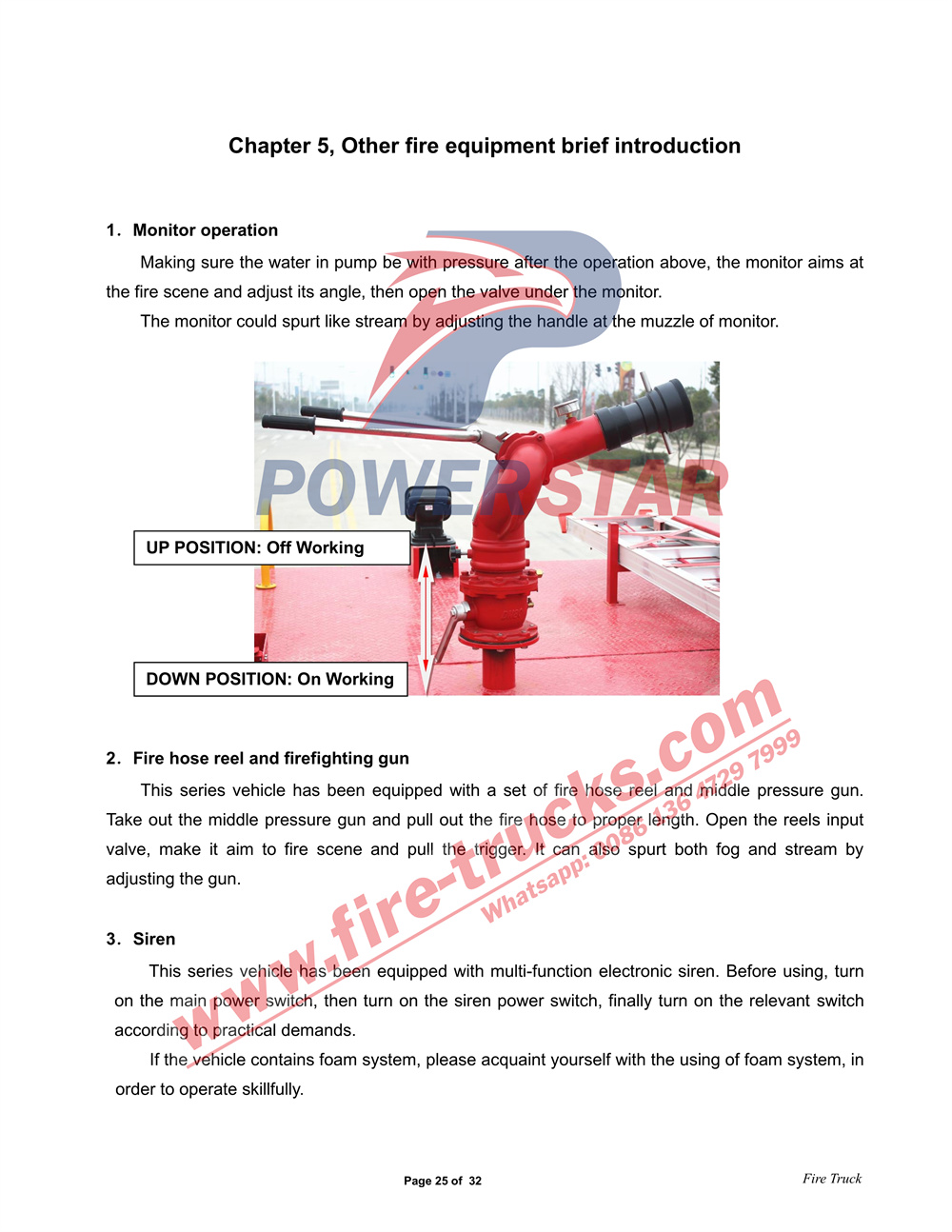

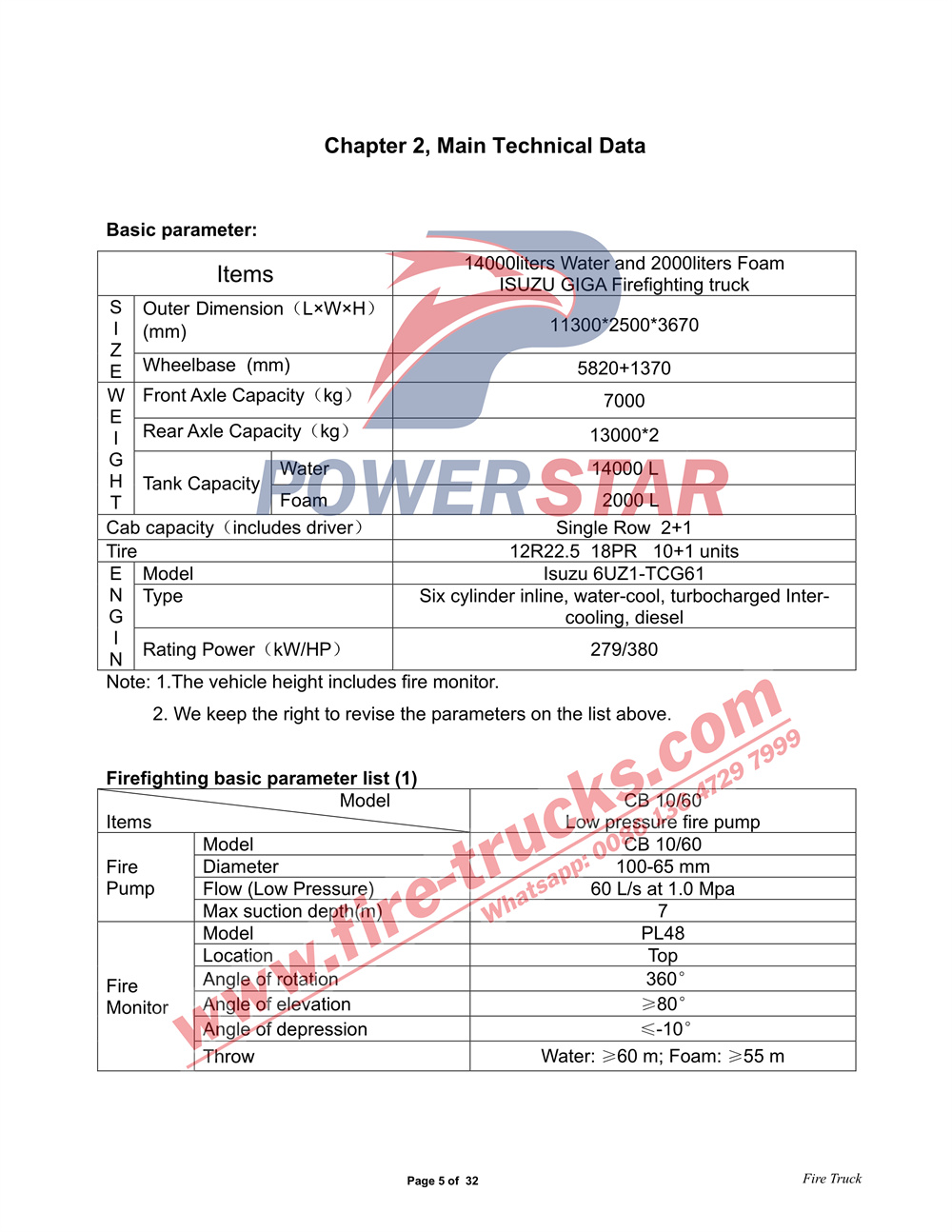

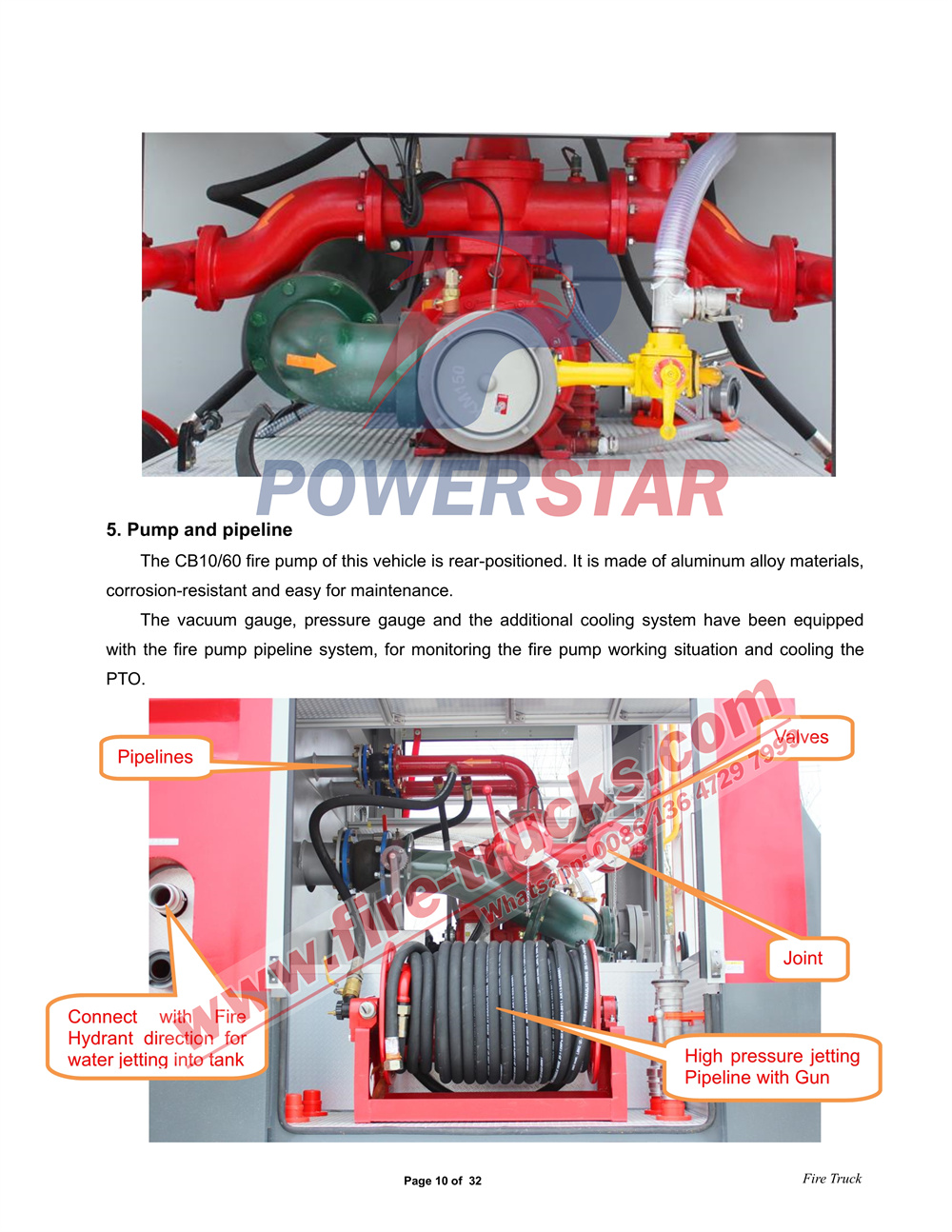

No campo do resgate contra incêndio, existe uma poderosa "arma de extinção de incêndio": o caminhão de bombeiros de espuma Isuzu 6x4 16000L. Ele é construído sobre o chassi Isuzu GIGA 6X4 e a distância entre eixos de 5820 + 1370 mm lhe confere excelente estabilidade. Caminhão de bombeiros com motor Isuzu 6UZ1 e espuma de água é equipado com potência de pico e pode responder rapidamente às necessidades de resgate. A parte superior do corpo é composta por um tanque de água de 14 m³ e um tanque de espuma de 2 m³. É equipado com uma bomba de incêndio CB10/60 de grande vazão e altura manométrica elevada, que pode transportar rapidamente água e espuma para o monitor de incêndio; o monitor de incêndio PL48 possui longo alcance e ampla cobertura, permitindo atingir com precisão as fontes de incêndio. Além disso, é equipado com uma ampla variedade de equipamentos de combate a incêndio, desde equipamentos básicos, como mangueiras de incêndio, coletores de água, filtros de água e distribuidores de água, até ferramentas de demolição, como machados de incêndio, pás, martelos e chaves inglesas, até equipamentos profissionais, como pistolas de água e pistolas de espuma. O manual a seguir apresenta detalhadamente as funções de cada componente do veículo, a operação, a manutenção e as especificações de segurança para ajudá-lo a aproveitar ao máximo o desempenho do equipamento. Siga rigorosamente as diretrizes para garantir a eficiência do resgate e a segurança do pessoal.

No campo de batalha de emergência do resgate em caso de incêndio, caminhões de bombeiros eficientes e confiáveis são armas poderosas para os bombeiros combaterem o demônio do fogo. Cada caminhão de bombeiros incorpora tecnologia avançada e design cuidadoso, visando economizar tempo precioso para o combate a incêndios e resgate, e minimizar as perdas em desastres. Caminhão de bombeiros de espuma de água e pó seco POWERSTAR Isuzu GIGA 8X4 que hoje apresentamos em detalhes é uma arma de resgate que integra múltiplas funções. Ele adota o chassi Isuzu GIGA VC66 8X4, cabine de duas fileiras e pode acomodar 2 + 4 pessoas para correrem juntas para o local do incêndio; a distância entre eixos de 1850 + 4575 + 1370 mm oferece excelente estabilidade de direção; equipado com motor ISUZU 6WG1-TCG61 de 460 cv e caixa de câmbio FAST de 12 velocidades, é potente e muda suavemente; o sistema de combate a incêndio é equipado com um 12m ³ tanque de água de aço carbono, 3,4m ³ tanque de espuma de aço inoxidável, 2m ³ Tanque de pó seco de aço inoxidável e integra uma bomba de incêndio CB10/60, um monitor de incêndio PL48 e um monitor de pó seco PF30 para combater incêndios multimodo com água, espuma e pó seco. O veículo também é equipado com uma série de equipamentos de combate a incêndio para auxiliar no combate a incêndios. Em seguida, vamos combinar o manual a seguir para entender profundamente os vários pontos de desempenho e operação deste caminhão de bombeiros. Você pode baixar a versão completa do manual no início do artigo.

No campo do combate a incêndios, um caminhão de bombeiros eficiente e confiável é um equipamento indispensável e importante para garantir a segurança pública.Caminhão de Bombeiros ISUZU GIGA com 8m³ de Água, como veículo especial projetado para combate a incêndios e resgate, tornou-se a primeira escolha de muitos corpos de bombeiros com seu excelente desempenho e configuração perfeita. Este manual apresentará detalhadamente os principais componentes, parâmetros técnicos, princípios de funcionamento, diretrizes de operação e pontos de manutenção deste caminhão de bombeiros, com o objetivo de ajudar os usuários a compreender melhor o desempenho do veículo e garantir que possam executar tarefas de forma rápida e eficaz em situações de emergência.   O Autotanque de Combate a Incêndio ISUZU GIGA 4x2 com 8m³ de Água é um veículo especial projetado para tarefas de combate a incêndios. O veículo adota o chassi de caminhão pesado ISUZU GIGA com forte capacidade de carga e excelente desempenho. É equipado com um tanque de água de grande capacidade de 8000L, o que fornece garantia suficiente de fonte de água para operações de combate a incêndios de longo prazo e em grande escala. O tanque de água é feito de aço carbono de alta qualidade, e o interior é especialmente tratado para garantir a resistência da estrutura e prevenir eficazmente a corrosão e a poluição. Em termos de bombas de incêndio, o veículo é equipado com uma bomba de incêndio CB10/60 (60L/s, 1,0MPa), que possui as características de grande vazão e alta pressão. Pode bombear rapidamente água do tanque de água e lançá-la através de um canhão de alta pressão ou mangueira de incêndio para controlar eficazmente a fonte de incêndio. A bomba de incêndio CB10/60 é fácil de operar e tem desempenho estável. É um dos equipamentos chave no caminhão de bombeiros.   Além do poderoso tanque de água e bomba de incêndio, o Caminhão de Bombeiros ISUZU GIGA com 8m³ de Água também é equipado com um monitor de incêndio PS40 (40L/s, 0,8MPa, alcance≥65 metros, rotação de inclinação -30°+70°). Este canhão de incêndio possui as vantagens de longo alcance e ampla área de cobertura. Pode ajustar flexivelmente o ângulo de pulverização e o fluxo de acordo com diferentes condições de incêndio para atingir o combate preciso ao fogo. Ao mesmo tempo, a operação do canhão de incêndio também é extremamente simples. Os bombeiros podem facilmente completar várias ações de pulverização através de uma simples alavanca de controle.   Em outras configurações do veículo, o caminhão de resgate de incêndio com água e espuma ISUZU GIGA de 8m³ também apresenta bom desempenho. O compartimento de equipamentos e a sala da bomba são equipados com equipamentos completos de combate a incêndios, incluindo coletores de água, distribuidores de água, filtros de água, mangueiras de água, canhões de água, machados de incêndio, pás, picadas, chaves, roupas de bombeiro, etc., que podem atender às necessidades de combate a incêndios e resgate de vários ...

Caminhão de combate a incêndio HOWO 6x4 com água, espuma e pó secoé um equipamento de combate a incêndio de alta qualidade que integra combate a incêndio eficiente e resgate multifuncional, e é projetado para lidar com cenas de incêndio complexas e mutáveis. Este modelo integra três meios de extinção de incêndio: água, espuma e pó seco, e é equipado com tanques de armazenamento de grande capacidade e equipamentos de pulverização avançados para garantir excelente desempenho em diferentes tipos de incêndios. O veículo adota o chassi HOWO 6x4 e o motor diesel WD615.69, que possui potência forte e excelente desempenho off-road. Ele pode se adaptar a várias condições complexas de estrada e fornecer garantia sólida para tarefas de combate a incêndio e resgate. O veículo é equipado com um tanque de água com capacidade de até 10.000L, que pode fornecer continuamente água suficiente para os canhões de incêndio para garantir as necessidades de operações de combate a incêndio de longo prazo. Ao mesmo tempo, o tanque de espuma de 1000L e o tanque de pó seco de 500L oferecem mais opções para lidar com diferentes tipos de incêndios. Seja um incêndio de óleo, um incêndio de material sólido ou um incêndio de gás, o HOWO 6x4 pode responder rapidamente e controlar o incêndio de forma eficaz.   Em termos de equipamentos de combate a incêndio, o veículo é equipado com uma bomba de incêndio CB10/60-TB (vazão nominal 60L/s, pressão 1,0MPa), que pode entregar rapidamente agentes extintores para os monitores de incêndio. O monitor de incêndio PL8/48 possui longo alcance (água≥70 metros, espuma≥60 metros), uma vazão de 48L/s, uma pressão de 0,8MPa e uma ampla cobertura. O ângulo de pulverização e o fluxo podem ser ajustados de acordo com o incêndio para atingir a extinção precisa do fogo. O monitor de pó seco PF5-15/40 (vazão nominal 460L/s, pressão 0,8MPa, alcance≥42 metros) é usado especialmente para extinção de incêndio com pó seco. Possui estrutura compacta, operação fácil, pulverização uniforme de pó seco e efeito significativo de extinção de incêndio.    A caixa de equipamentos e a sala de bombas do veículo são equipadas com uma grande variedade de equipamentos de combate a incêndio, como coletores de água, filtros de água, distribuidores de água, mangueiras de incêndio, ferramentas de demolição, equipamentos de proteção, etc., fornecendo proteção completa para os bombeiros. Seja em treinamento diário ou em resgate real, o HOWO 6x4 pode atender a várias necessidades e se tornar um poderoso assistente para os bombeiros.   O caminhão de combate a incêndio HOWO 6x4 com água, espuma e pó seco possui design modular e combinação multimídia como suas principais vantagens, e é uma escolha confiável para as forças modernas de combate a incêndio. Este manual explicará detalhadamente os principais parâmetros técnicos do veículo, composição estrutural, princípio de funcionamento, processo de operação, equipamentos de combate a incêndio, precauções, pontos de manutenção, falhas...

No momento de emergência de salvamento de vida ou morte, um caminhão de bombeiros com excelente desempenho e equipamentos excelentes é, sem dúvida, o camarada mais confiável dos bombeiros. Hoje, temos a honra de apresentar a vocês o caminhão de bombeiros Isuzu GIGA 4x2 6cbm. Essa arma de combate a incêndios que combina potência eficiente, equipamentos avançados e excelente controle adicionará possibilidades ilimitadas às suas operações de resgate.   O caminhão de bombeiros de espuma Isuzu GIGA 4x2 6cbm, com seu corpo estável e coração potente - motor Isuzu 6UZ1-TCG61 380HP, demonstrou capacidades extraordinárias de resgate. Este motor não é apenas potente e pode atender às necessidades de vários cenários de resgate complexos, mas também atingiu o nível líder do setor em economia de combustível e controle de emissões. A caixa de câmbio Fast de 12 velocidades permite que os motoristas manuseiem diferentes condições de estrada com facilidade e alcancem facilmente a potência exata.   Em termos de parte superior, o caminhão de bombeiros tanque de água com espuma Isuzu GIGA 4x2 6cbm é equipado com um tanque de água de aço carbono de 4 metros cúbicos e um tanque de espuma de aço inoxidável de 2 metros cúbicos para garantir reservas suficientes de meio extintor de incêndio. O compartimento da bomba é equipado com uma bomba de incêndio CB10/60 de alto desempenho (60L/s), que possui as características de grande vazão e pressão estável. Pode transportar rapidamente o meio extintor de incêndio para o local designado para atender às necessidades de extinção de incêndio de várias cenas de incêndio. Ao mesmo tempo, o compartimento da bomba também é equipado com equipamentos de monitoramento, como manômetros e medidores de vazão, para exibir o estado de funcionamento da bomba em tempo real, garantindo a segurança e a precisão das operações de extinção de incêndio. O canhão de incêndio PL48 instalado no telhado tem um alcance de ≥60 metros e uma vazão de 48L/s. Pode ajustar remotamente a inclinação (-15°~+75°) e a rotação horizontal (0°~360°), sendo adequado para edifícios altos e combate a incêndios em grande escala. O longo alcance e o ângulo ajustável fizeram com que a capacidade de extinção de incêndio deste veículo desse um salto qualitativo. Seja uma fonte de incêndio em alta altitude ou um incêndio no solo, pode ser controlado de forma oportuna e eficaz.   Além disso, a caixa de equipamentos e o compartimento da bomba são equipados com uma gama completa de equipamentos de combate a incêndios, incluindo, mas não se limitando a, coletores de água, filtros de água, distribuidores de água, mangueiras de incêndio, jatos de água, canhões de espuma, ferramentas de demolição, equipamentos de iluminação, etc., fornecendo aos bombeiros suporte de resgate completo. O layout razoável e o design fácil de usar desses equipamentos melhoram ainda mais a eficiência do resgate. Ao mesmo tempo, o veículo também é equipado com sistemas avançados de comunicação e navegação par...

O monitor de incêndio é um componente crítico de combate a incêndios dos caminhões de bombeiros HOWO, e seu desempenho impacta diretamente a eficiência da supressão de incêndios e a segurança operacional. Para garantir uma operação estável durante emergências, a manutenção diária sistemática e científica é essencial. Este guia detalha os principais pontos de manutenção para Caminhão de bombeiros HOWO monitores, ajudando os usuários a estender a vida útil do equipamento e garantir a eficácia ideal do combate a incêndios. 1. Limpeza regular: evite o acúmulo de sujeira Os monitores de incêndio dos caminhões-tanque HOWO são frequentemente expostos a ambientes agressivos de combate a incêndios, o que os torna propensos ao acúmulo de poeira, graxa e incrustações, que podem entupir os bicos ou dificultar o movimento mecânico. Limpe regularmente a parte externa do monitor com um pano macio e detergente neutro, evitando ácidos ou álcalis fortes que podem corroer o metal ou as vedações. Para passagens internas, lave periodicamente com água limpa de baixa pressão para evitar o acúmulo de resíduos. Após a limpeza, certifique-se de que todas as peças estejam secas para evitar ferrugem causada pela umidade. 2. Lubrificação dos componentes principais: garanta uma operação suave Os mecanismos de rotação, as válvulas de ajuste e as juntas do monitor devem permanecer flexíveis para manter os ângulos de pulverização e o controle de pressão adequados. Use lubrificantes especiais (como graxa à base de silicone ou óleo resistente a altas temperaturas) nas peças móveis, especialmente nos rolamentos giratórios e nas alavancas de ajuste. A frequência da lubrificação depende do uso — verificações mensais para veículos usados com frequência e manutenção trimestral para veículos menos ativos. Evite o excesso de lubrificação, pois o excesso de graxa pode atrair poeira e prejudicar o desempenho. 3. Inspeções abrangentes: detecte falhas potenciais precocemente Antes e depois de cada operação, realize verificações básicas no monitor do caminhão de bombeiros HOWO, incluindo: • Bico: Verifique se há deformações ou bloqueios para garantir uma dispersão uniforme da água. • Tubos e válvulas: inspecione se há vazamentos, rachaduras ou conexões soltas e aperte todos os parafusos e engates rápidos. • Vedações (anéis de vedação, juntas): substitua se estiverem desgastadas ou velhas para evitar perda de pressão. • Componentes elétricos (para monitores controlados remotamente): Teste circuitos de controle e motores para evitar curtos-circuitos induzidos por umidade. Inspeções regulares reduzem significativamente falhas inesperadas, mantendo o monitor pronto para ação. 4. Prevenção de ferrugem e corrosão: aumente a vida útil do equipamento Como os monitores são constantemente expostos à água e a produtos químicos de combate a incêndio, as peças metálicas são suscetíveis à corrosão. Embora os monitores de incêndio sejam normalmente feitos de aço inoxidável ou materiais galvanizados, verifiq...

No sistema moderno de equipamentos de combate a incêndios, os caminhões de combate a incêndios desempenham um papel crucial no atendimento a diversos tipos de incêndios devido à sua rápida resposta e alta eficiência na extinção. Caminhão de bombeiros ISUZU , com seu excelente design de engenharia, é um recurso essencial em setores como indústrias químicas, usinas de energia e transporte. Este artigo fornece uma análise aprofundada das cinco principais estruturas e funções do caminhão de bombeiros ISUZU, auxiliando os profissionais de combate a incêndio a obter uma compreensão abrangente deste equipamento especializado. A estrutura do caminhão de bombeiros de pó seco ISUZU consiste principalmente nas seguintes partes: sistema de descarga, armazenamento do agente extintor de incêndio, sistema de transmissão de energia, sistema de controle e carroceria do veículo. 1. Sistema de Jateamento Como componente central do caminhão de combate a incêndio ISUZU, o sistema de descarga determina diretamente a eficiência e a cobertura da extinção de incêndios. Este sistema normalmente inclui uma bomba de água de alta pressão, tubos de descarga de pó e bicos de cortina de água. A bomba de água de alta pressão fornece a pressão de água necessária para o jato, os tubos de descarga de pó fornecem pó seco para o local do incêndio e os bicos de cortina de água criam uma barreira protetora de água para isolar o fogo do ambiente circundante. 2. Tanque de armazenamento de agente extintor de incêndio O caminhão de bombeiros a pó ISUZU transporta uma grande quantidade de agente extintor de pó seco, altamente eficaz na extinção de diversos tipos de incêndios. O tanque de armazenamento geralmente consiste em um ou mais tanques de pó, conectados ao sistema de jato por meio de tubulações. 3. Sistema de Transmissão de Energia O caminhão de bombeiro ISUZU normalmente utiliza um motor de combustão interna como fonte de energia para acionar equipamentos como a bomba d'água de alta pressão e o compressor de ar. O sistema de transmissão de energia consiste principalmente no motor, no dispositivo de transmissão e no sistema hidráulico. 4. Sistema de controle O sistema de controle do caminhão de combate a incêndio a pó ISUZU é usado principalmente para regular o sistema de descarga, ligar/desligar a bomba d'água e ajustar a quantidade de agente extintor liberada. Por meio deste sistema, os bombeiros podem ajustar a operação do sistema de descarga para atingir o desempenho ideal no combate a incêndios. 5. Carroceria do veículo A carroceria do caminhão de bombeiros ISUZU inclui o chassi, a cabine do motorista e o compartimento de armazenamento de pólvora. O chassi geralmente é modificado a partir de um chassi automotivo de alta resistência e alta mobilidade para se adaptar a diversos ambientes de trabalho. A cabine do motorista acomoda o operador e fornece interfaces de controle e proteção de segurança. O compartimento de armazenamento de pólvora, normalmente localizado na traseira do v...

Manual de Manutenção do Motor Isuzu Fire Truck 4HK1-TC, também chamado de manual de reparo do motor de caminhão de bombeiros Isuzu ou livro de engenharia de veículo de combate a incêndios Isuzu.O motor Isuzu Fire Truck 4HK1-TC é um motor diesel turboalimentado de alto desempenho, amplamente utilizado em caminhões de bombeiros, conhecido por sua confiabilidade, durabilidade e alta eficiência. Para garantir o funcionamento estável a longo prazo do motor, a manutenção e o reparo regulares são essenciais. Este artigo apresentará brevemente os principais conteúdos do Manual de Manutenção do Motor Isuzu Fire Truck 4HK1-TC para ajudar o pessoal de manutenção a entender e operar melhor. 1. Visão Geral do Motor ‌O motor 4HK1-TC é um motor diesel turboalimentado de 4 cilindros em linha com cilindrada de 5,2 litros e potência máxima de 190 cavalos. O motor utiliza um avançado sistema de injeção de combustível common rail e uma unidade de controle eletrônico (ECU) para alcançar maior eficiência de combustível e menores emissões. 2. Manutenção Diária ‌A manutenção diária é a base para garantir o funcionamento normal do motor. O manual de manutenção lista detalhadamente os itens para inspeção diária, incluindo inspeção do nível de óleo e líquido de arrefecimento, limpeza ou substituição do filtro de ar, substituição do filtro de combustível, etc. Além disso, o manual também fornece recomendações para a substituição regular do óleo do motor e do filtro de óleo, geralmente a cada 5.000 quilômetros ou a cada 6 meses. 3. Diagnóstico de Falhas‌O manual de manutenção contém um processo detalhado de diagnóstico de falhas para ajudar o pessoal de manutenção a localizar e resolver problemas rapidamente. O manual lista os códigos de falha comuns e seus significados, e fornece soluções correspondentes. Por exemplo, se o motor estiver com pouca potência, o manual orientará o pessoal de manutenção a verificar o sistema de combustível, o turbocompressor e o sistema de escape, etc. 4. Revisão e Substituição de Peças‌Para motores que precisam de revisão ou substituição de peças, o manual de manutenção fornece etapas e precauções detalhadas. Por exemplo, ao substituir componentes importantes, como anéis de pistão, guias de válvulas e rolamentos, o manual detalhará os passos para remoção e instalação, bem como as ferramentas e especificações de torque necessárias. 5. Precauções de Segurança‌O manual de manutenção enfatiza especialmente a importância da operação segura. Antes de realizar quaisquer operações de manutenção, você deve garantir que o motor tenha sido completamente resfriado e que a alimentação esteja desconectada. Além disso, o manual também fornece recomendações para o uso de equipamentos de proteção individual, como luvas, óculos de proteção e roupas de proteção.  Seção 1A Sistema de controle do motor Sumário Página Sistema de controle do motor..1A-4 Precauções1A-4 Função e princípio de funcionamento. 1A-5 Diagrama de configuração das peças.. 1A-21 Diagrama de cir...
