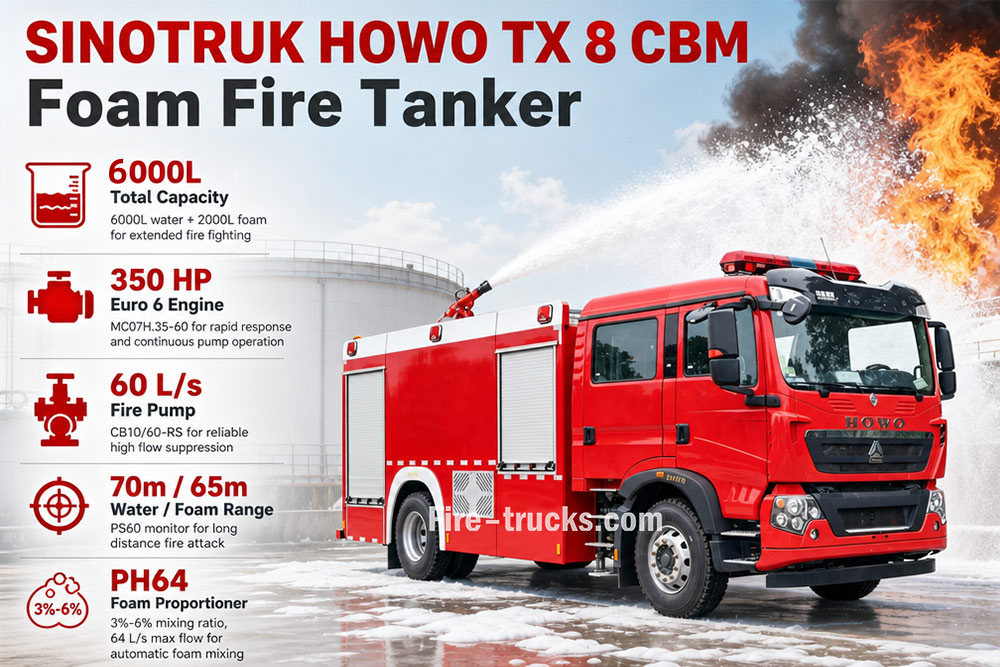

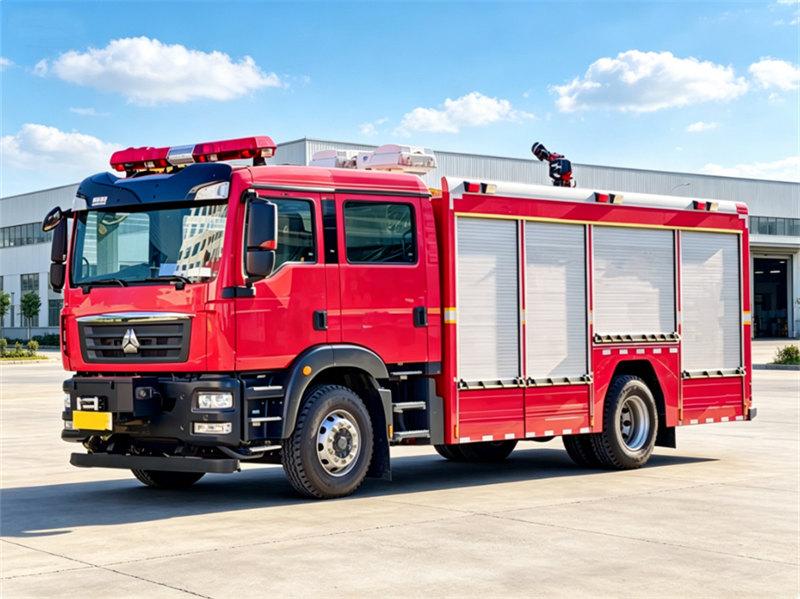

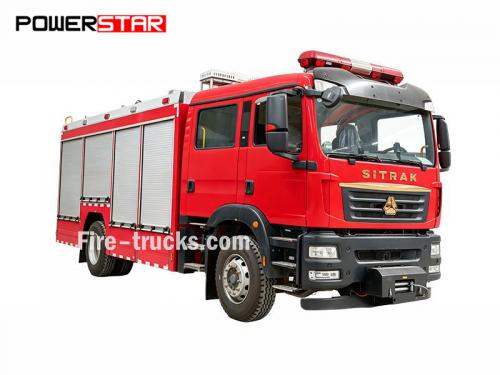

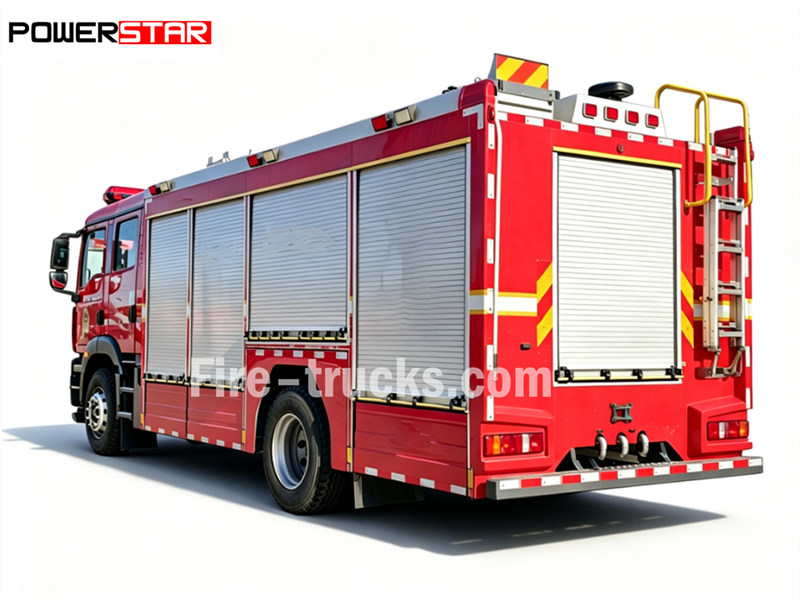

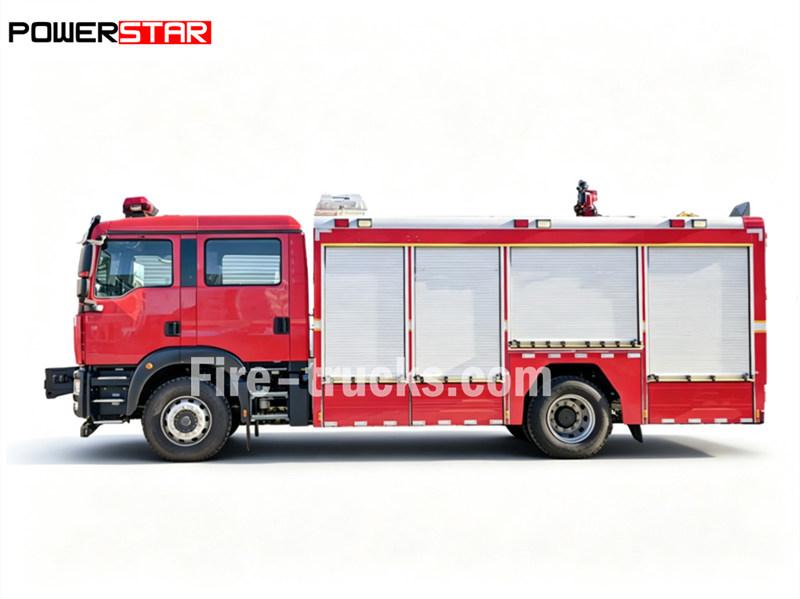

Construído sobre o premium HOWOchassi C5H, o caminhão de combate a incêndio pesado CAFS 4x2 oferece potência robusta junto com desempenho de emissões ecológico, garantindo operação confiável em diversos terrenos severos e complexos.Equipado com uma bomba de água integrada, sistema de dosagem de espuma e sistema de compressão de ar, este veículo adota tecnologia de pulverização de espuma com ar comprimido para uma supressão de incêndios eficiente e rápida. Também conta com um sistema independente de geração de energia e um sistema completo de iluminação de emergência, oferecendo iluminação omnidirecional em vários ângulos para liberar rapidamente as passagens de resgate em situações de incêndio.
Chassi de caminhão:
HOWO TX 4×2Capacidade de Trabalho:
4000L water + 2000L foam (6000L total)Potência do motor:
350 HP (257 kW) / MC07H.35-60Bomba de Incêndio:
CB10/60-RSFluxo da bomba:
60 L/sPressão no trabalho:
1.0 MPaMonitor de Incêndio:
PS60Monitorar fluxo:
60 L/sGama de monitores:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowConstruído sobre o premium HOWO chassi C5H, o caminhão de combate a incêndio pesado CAFS 4x2 oferece potência robusta juntamente com desempenho de emissões ecológico, garantindo operação confiável em diversos terrenos severos e complexos.Equipado com uma bomba de água integrada, sistema de proporção de espuma e sistema de compressão de ar, este veículo adota tecnologia de pulverização de espuma com ar comprimido para supressão de incêndios eficiente e rápida. Também conta com um sistema independente de geração de energia e sistema completo de iluminação de emergência, oferecendo iluminação omnidirecional em vários ângulos para liberar rapidamente as passagens de resgate em cenários de incêndio.
Com um painel de controle personalizável multilíngue e configurações opcionais flexíveis, o caminhão pode ser totalmente adaptado para atender a diversos requisitos operacionais e de aplicação.

|
Capacidade de trabalho |
Modelo do motor |
Distância entre eixos |
Superestrutura |
|
4000L de água + 2000L de espuma |
350 HP / MC07H.35-60 |
4700 mm |
★ Tanque em aço carbono, capacidade de 6000L ★ ★ Bomba de incêndio CB10/60-RS, vazão de 60 L/s a 1,0 MPa ★ ★ Monitor de teto PS60, vazão de 60 L/s com alcance de água ≥70 m, espuma ≥65 m ★ Proporcionador de espuma PH64, proporção de mistura de 3%-6%, vazão máxima de 64 L/s |
» Ⅰ.Principais características:
1. Chassi do caminhão: Chassi de caminhão Sinotruk HOWO, modelo 4X2, 4x4
MC modelo com 350HP e Euro 2,3
2. Material do tanque: aço inoxidável com espessura de 4-6mm para maior vida útil
aço carbono, liga de alumínio ou material PP podem ser escolhidos
3. Corpo do tanque: Personalizado para agente extintor de água + espuma + pó seco
4. Bomba de incêndio: Bomba de incêndio centrífuga CB10/40, vazão de 40L/s, distância de trabalho superior a 55m
Opcional CB10/40, CB10/60 também disponível bomba de incêndio Darley
5. Design especial: Temperatura de trabalho especialmente projetada de -41℃ a +48℃ dia e noite, com altura de trabalho eficiente superior a 5000 m
Sistema de espuma CAFS e sistema de pó seco equipados opcionalmente
Conjuntos completos de equipamentos de combate a incêndio e resgate para operação conveniente, extinção de incêndios e salvamento de pessoas
» Ⅱ.Parâmetro do Produto:

|
Pesado HOWO 4x2incêndio espumacaminhão |
|||
|
Geral |
Marca do veículo |
CS Trucks Group |
|
|
Marca do chassi |
HOWO |
||
|

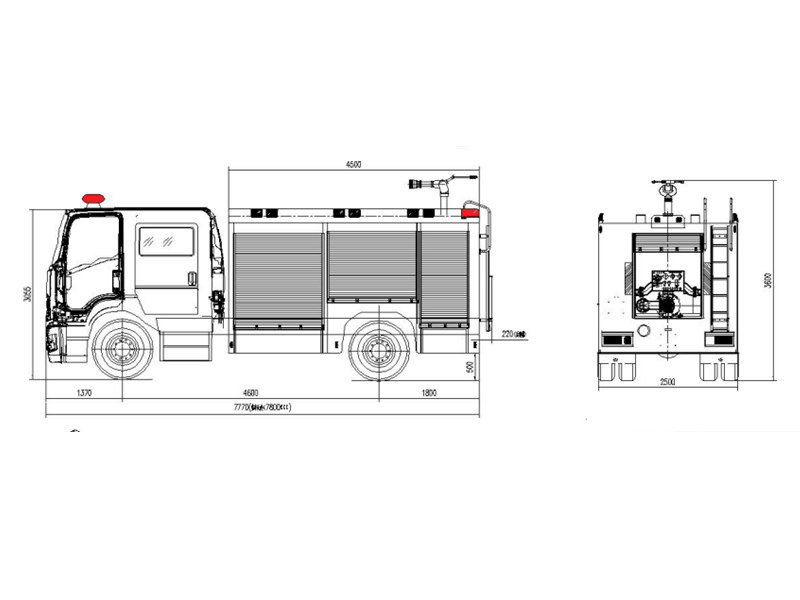

Dimensões gerais |
8300*2570*3350mm |
||
|
Peso bruto do veículo/Peso em ordem de marcha |
22,000kg/11,820kg |
||
|
Cabine |
Capacidade da cabine |
2+4 pessoas permitidas |
|
|
Ar condicionado |
ar condicionado |
||
|
Motor |
Tipo de combustível |
Diesel |
|
|
Marca do motor |
MC07H.35-60 |
||
|
Potência |
350HP |
||
|
Cilindrada |
7.36L |
||
|
Norma de emissões |
Euro 5 |
||
|
Chassi |
Tipo de tração |
4X2direção à esquerda |
|
|
Transmissão |
HW 10 velocidades à frente, 2 à ré |
||
|
Distância entre eixos/N.º de eixos |
4600 mm |
||
|
Especificação dos pneus |
295/80R22.5 |
||
|
Número de pneus |
6pneus e 1 pneu sobressalente |
||
|
Velocidade máxima |
95km/h |
||
|
Pintura |
tinta metálica |
||
|
Capacidade do tanque de água |
4,000 Litrosrs |
||
|
Material do tanque |
aço carbono |
||
|
Tanque de espuma Capacidade |
2.000 Litros |
||
|
Bomba de Incêndio |
Marca |
Marca TOP da China |
|
|
Modo de acionamento |
PTO |
||
|
Método de escorva |
Automático |
||
|
Faixa de pressão |
1.6-2.5 MPa |
||
|
Taxa de fluxo |
45L / s |
||
|
Altura de sucção |
9m |
||
|
Canhão de Incêndio |
Velocidade do fluxo |
45L /s |
|
|
Alcance |
65 m |
||
|
Aparelho Elétrico da Superestrutura |
Luz de Aviso e Sirene |
A luz de aviso e a sirene de barra longa são montadas acima da cabine. O controlador é instalado na cabine do motorista. |
|
|
Luz Estroboscópica |
Montada em ambos os lados do compartimento |
||
|
Iluminação Externa |
Luzes LED são montadas em ambos os lados do compartimento |
||
|
Iluminação do Teto |
Luzes LED são montadas na parte interna do teto |
||
|
Luz Indicadora Lateral |
A luz de aviso amarela em linha é montada na lateral do compartimento e nos pedais |
||
|
Todos os acessórios padrão. Um aparelho moderno de combate a incêndio normalmente transporta equipamentos para uma ampla variedade de tarefas de combate a incêndios e resgate. Estes incluem pá, hastes com ponta, machados e equipamentos de corte, barras Halligan... |
|||
|
Opcional |
** Alarme de ré e câmera podem ser equipados ** Aço carbono padrão, aço inoxidável opcional ** Bomba de incêndio dos EUA ou da Alemanha pode ser opcional |
||


1. Chassi e Trem de Força

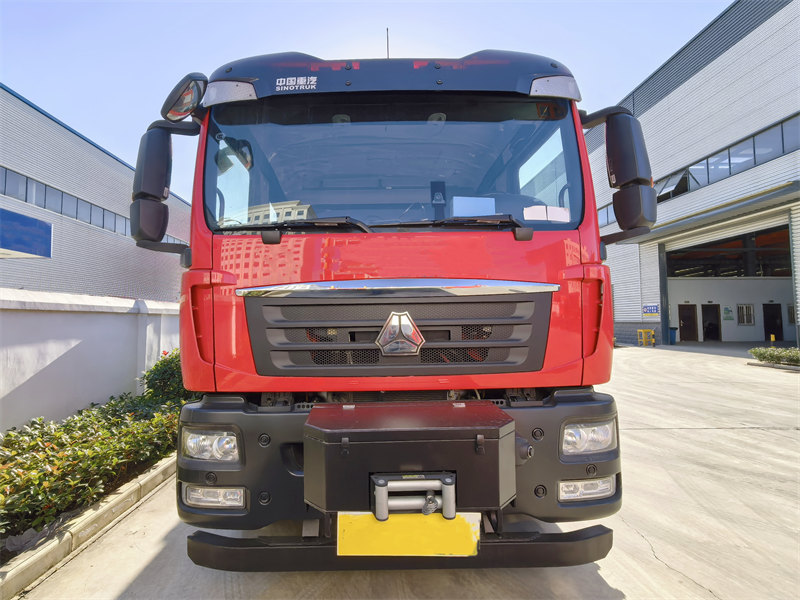

♦ Motor e trem de força O Howo C5H é equipado com um motor a dieselMC07H.35-60que entrega uma potência máxima de 350HPe um torque de 1230 N·m.
♦ Equipado com pneus reforçados 295/80R22.5, oferece um raio mínimo de giro de ≤12 metros e uma profundidade de travessia de água de ≥800 mm, tornando-o adequado para terrenos complexos e condições climáticas adversas.

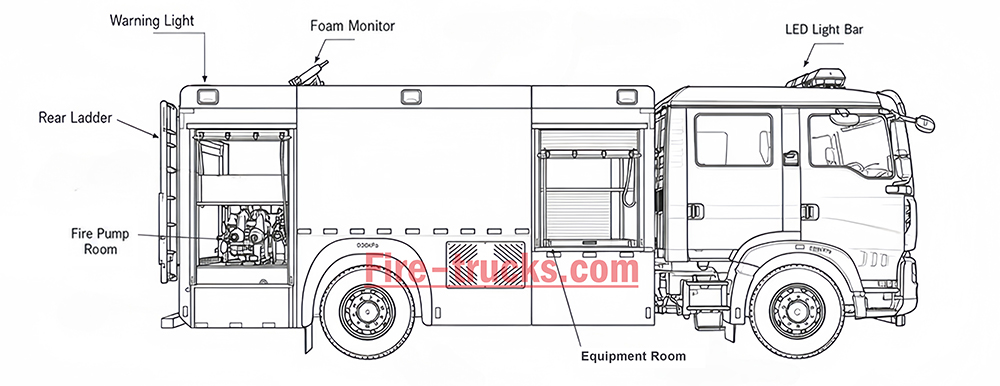

2. Projeto estrutural

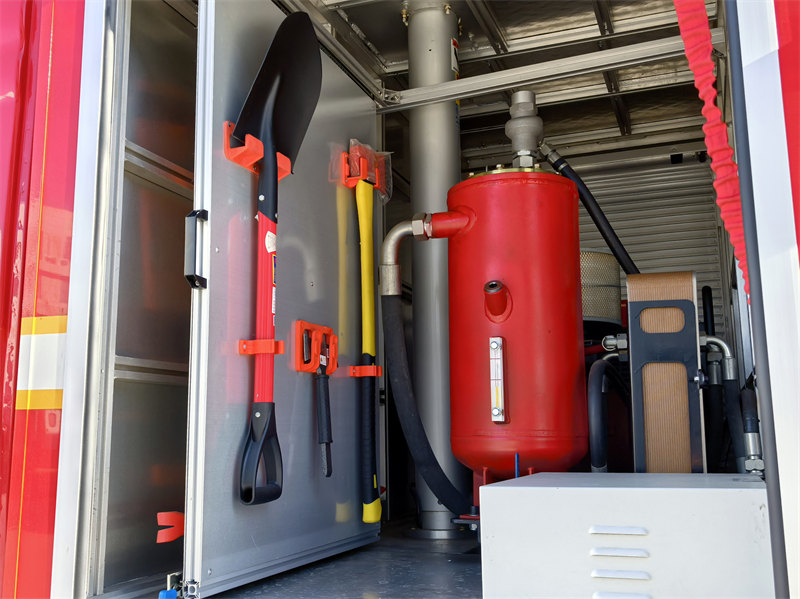

♦ O chassi adota uma estrutura de aço carbono de alta resistência, estrutura em caixa antitorção, e o design da porta externa de enrolar facilita o acesso rápido às ferramentas de resgate.
♦ O interior é equipado com prateleiras de armazenamento ajustáveis de liga de alumínio e reboques giratórios para otimizar a utilização do espaço.
» Ⅳ.Sistema de espuma CAFS:

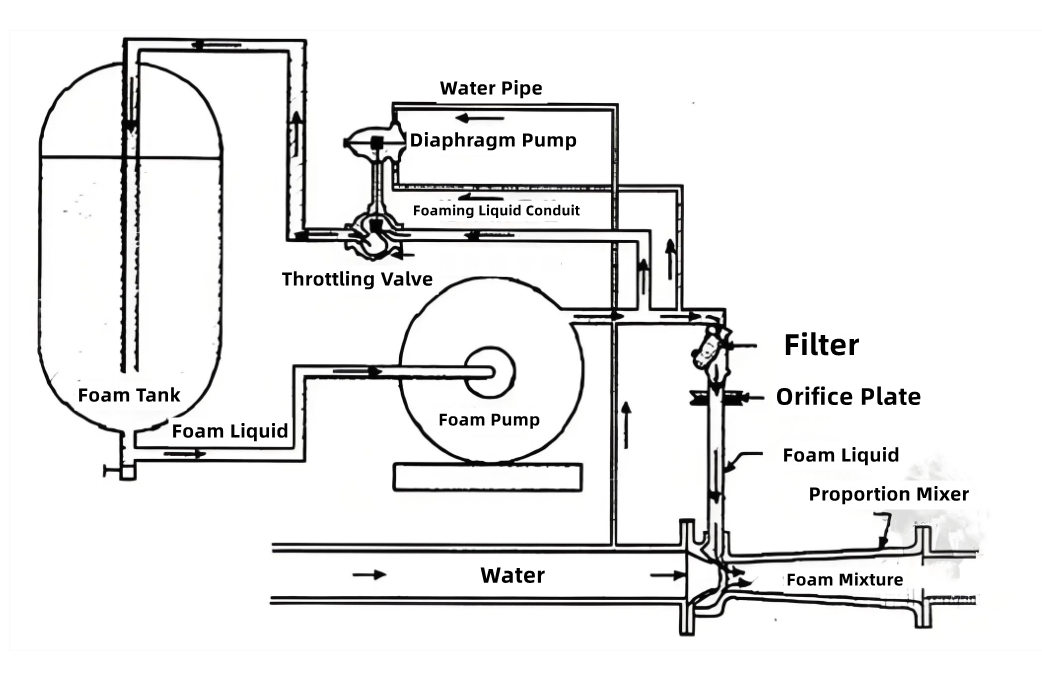

O processo de combate a incêndio do CAFS (Sistema Combinado de Combate a Incêndios) pode ser resumido em três etapas principais, correspondentes aos seus3sistemas principais:
✦Mistura proporcional:
O tanque de água do veículo fornece água.
O tanque de espuma do veículo fornece concentrado de espuma.
Um dosador eletrônico ou mecânico preciso mistura a água e o concentrado de espuma exatamente na proporção predefinida (normalmente de 0,1% a 6%) para formar uma "solução de espuma".

✦Injeção de ar:

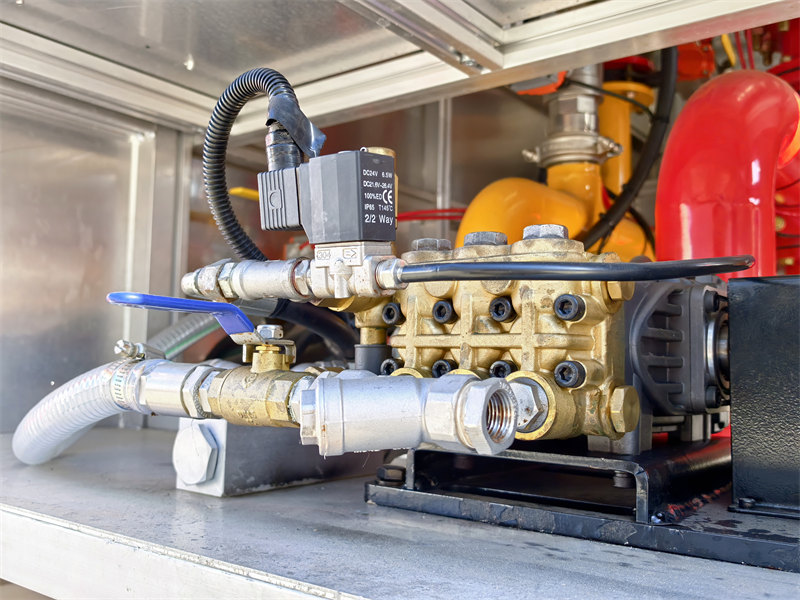

O compressor de ar do veículo começa a funcionar, gerando ar de alta pressão.
O ar de alta pressão é injetado na tubulação que contém a "solução de espuma" recém-misturada.
✦Nebulização e pulverização:
A água, o concentrado de espuma e o ar comprimido passam por turbulência e mistura na tubulação, reagindo completamente por fim no gerador de espuma (como um canhão de água) na extremidade da mangueira de incêndio, produzindo uma espuma de ar comprimido extremamente fina e uniforme.
Os bombeiros pulverizam essa espuma de alta qualidade no local do incêndio usando canhões de água.

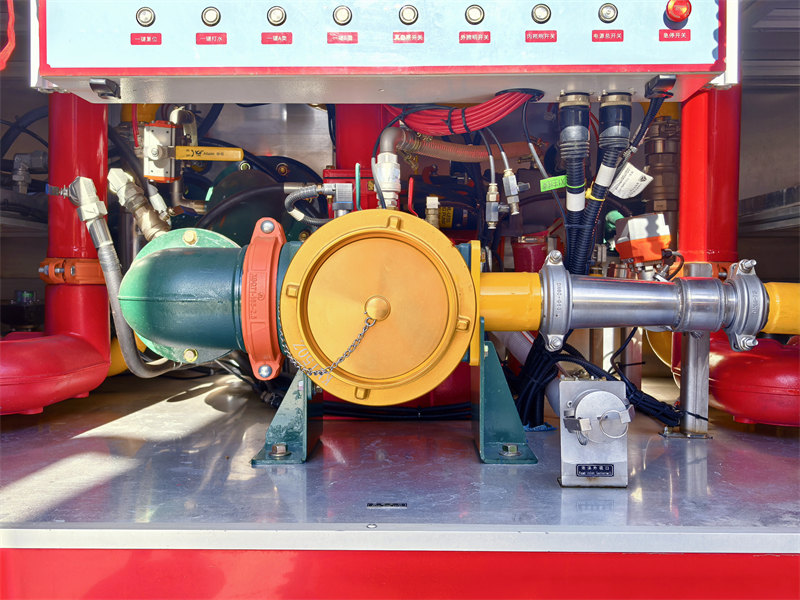

» Ⅴ.Sistema de bomba de incêndio :

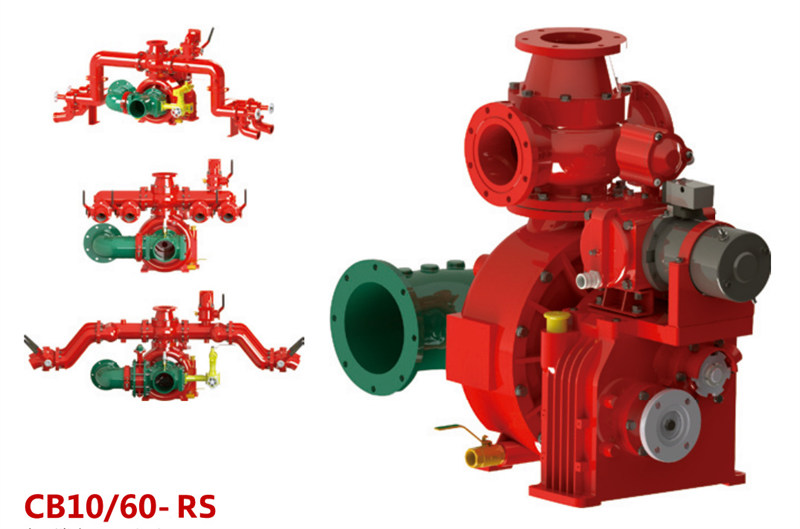

Bomba de incêndio:

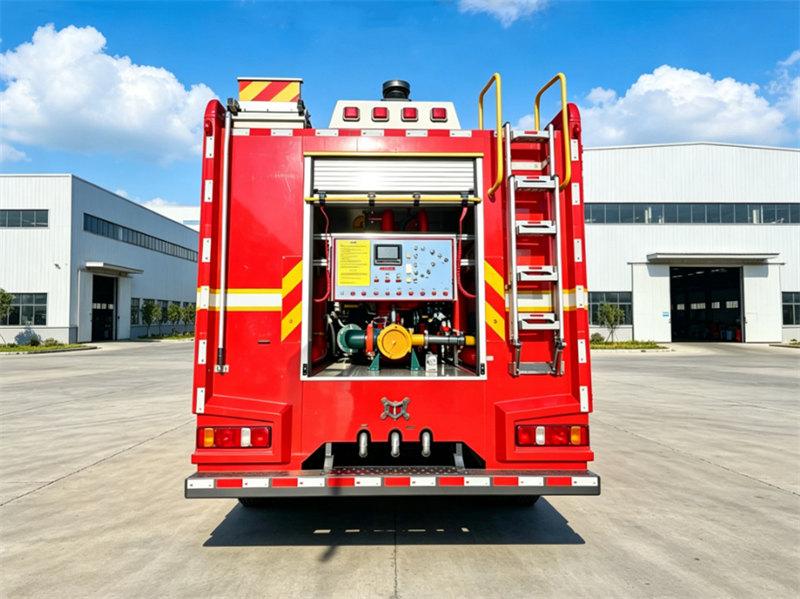

Uma bomba de incêndio CB10/60-RS com vazão nominal de 60 L/s a 1,0 MPa é instalada na sala de bombas traseira. Esta bomba é construída para desempenho confiável, fornecendo pressão de água estável para garantir que mangueiras de incêndio e monitores possam fornecer água ou espuma de forma eficaz em longas distâncias para combate a incêndios.

|
Modelo da bomba de incêndio |
Vazão |
Pressão |
Pressão máxima de trabalho |
Pressão máxima permitida de entrada |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
» Ⅵ.Sistema de canhão monitor de incêndio :
O canhão monitor de incêndio PS60 é montado no teto da cabine. Ele fornece uma vazão de 60 L/s com um alcance de água de ≥70 m e um alcance de espuma de ≥65 m. O monitor suporta jato reto e padrões de pulverização para operações de combate a incêndio flexíveis.

| Modelo do canhão monitor de incêndio | Vazão | Alcance | Pressão nominal | Rotação de inclinação | Rotação horizontal |
| PS60 | 60L/s | Água≥70m Espuma ≥65 m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅶ.Equipamentos de resgate :

|

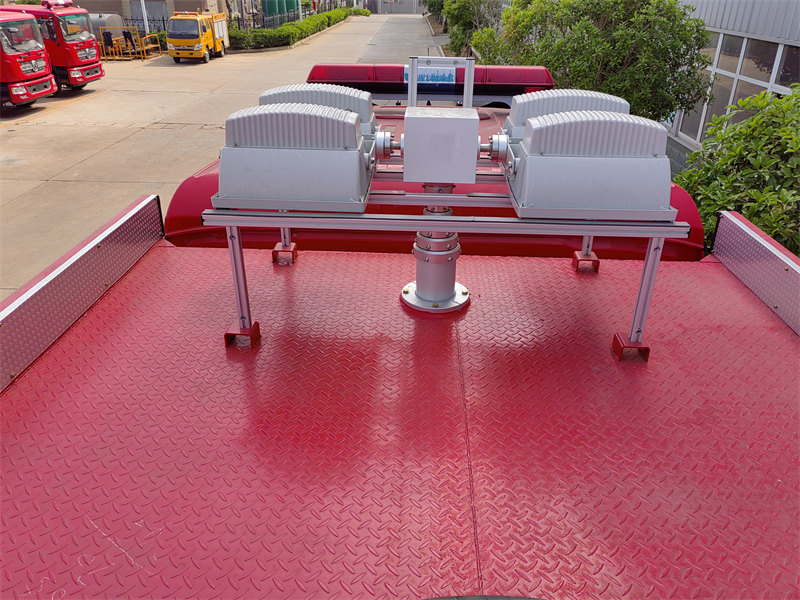

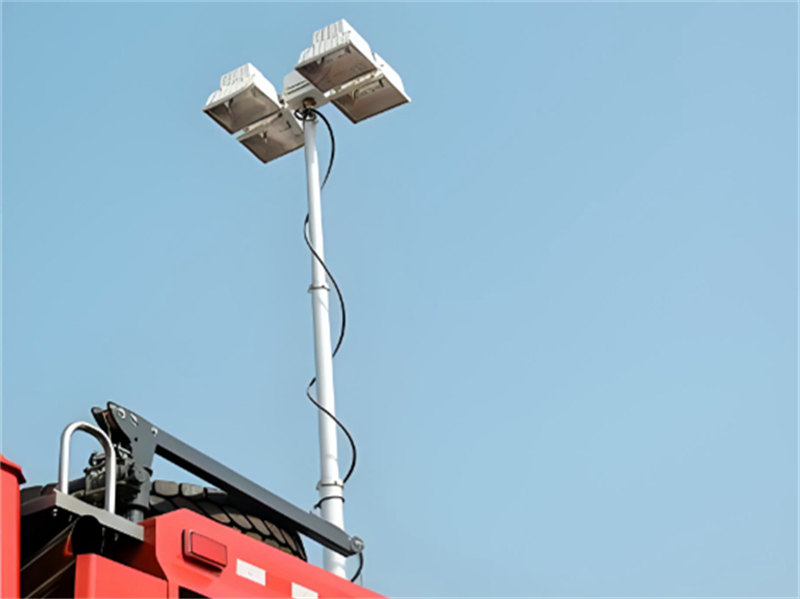

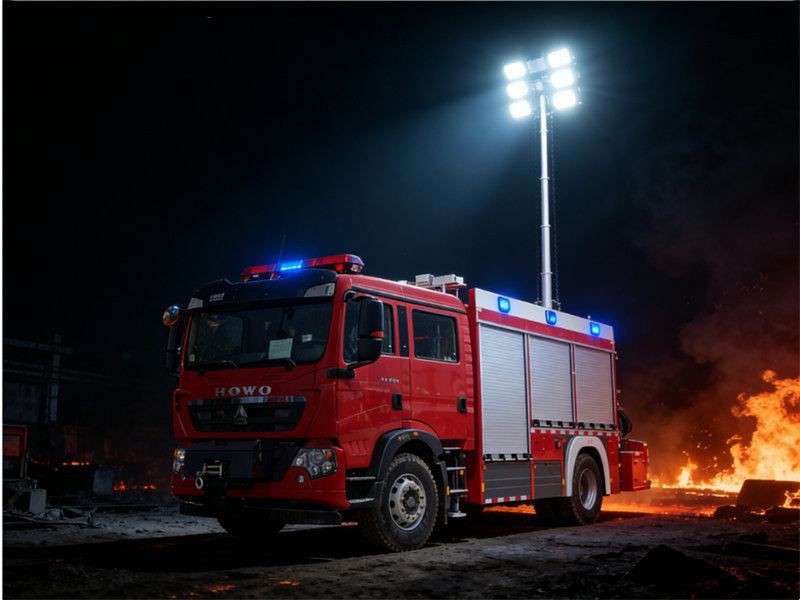

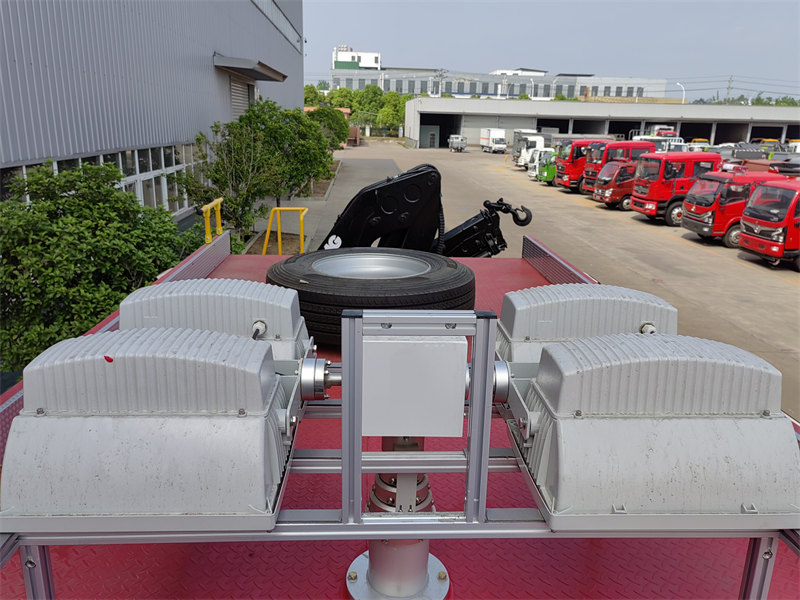

Mastro de iluminação |
Altura : 5 m |
|
operado por telescópio pneumático |
|
|
gerador elétrico integrado com motor a gasolina |
