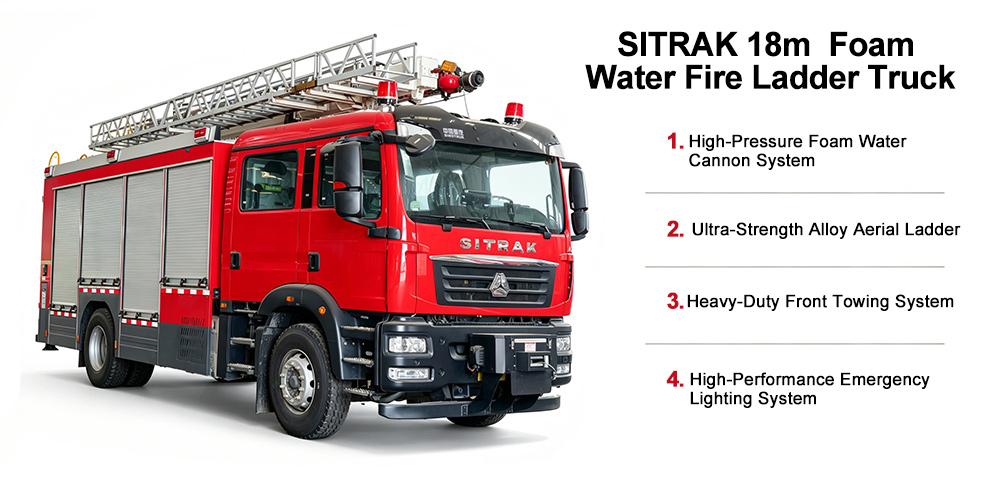

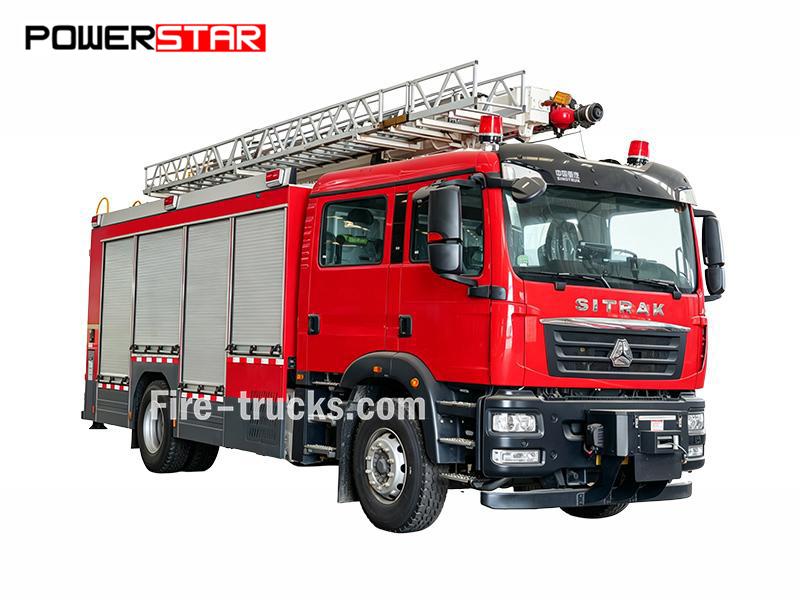

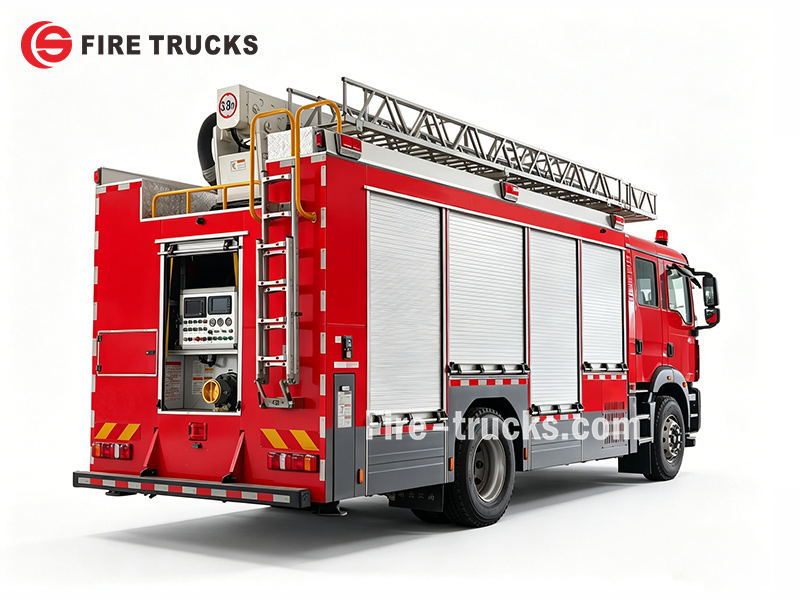

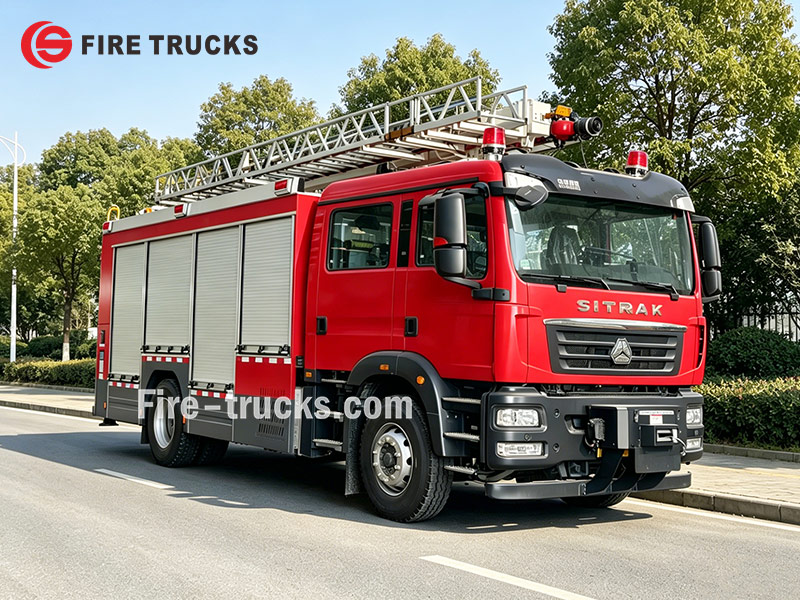

O caminhão de combate a incêndio com escada aérea SITRAK HOWO de 18 m é equipado com um motor MC07H.35-60 com potência nominal de 350 HP, construído sobre um chassi 4×2. Na parte dianteira, um guincho com capacidade de tração de 75 kN realiza a recuperação de veículos leves ou a remoção de detritos. A seção traseira possui um sistema de escada telescópica de 18 m com uma bomba de incêndio CB10/60 de 60 L/s e um monitor PS60 montado no teto. O compartimento dos equipamentos conta com persianas de alumínio enroláveis em ambos os lados, iluminação LED e degraus rebatíveis para facilitar o acesso. O sistema de escada alcança uma altura de trabalho de 18 m, sendo acionado pelo próprio sistema hidráulico do caminhão para operações de combate a incêndio e resgate.
Chassi de caminhão:
SINOTRUK HOWO 4x2Capacidade de Trabalho:
5600L water + 2000L foam (7600L total)Potência do motor:
350 HP (257 kW) / MC07H.35-60Bomba de Incêndio:
CB10/60Fluxo da bomba:
60 L/sPressão no trabalho:
1.0 MPaMonitor de Incêndio:
PS60Monitorar fluxo:
60 L/sGama de monitores:
Water ≥60 m , Foam ≥55 m:
18 mO caminhão de combate a incêndio com escada aérea e espuma SITRAK HOWO de 18 m é construído sobre um chassi 4×2 com um motor MC07H.35-60 de 350 HP. Este caminhão de combate a incêndio com escada e espuma possui guincho dianteiro e uma escada telescópica de 18 m. Uma bomba CB10/60 (60 L/s) e um monitor PS60 montado no teto (60 L/s, alcance de água ≥60 m, alcance de espuma ≥55 m) realizam o combate ao incêndio. Os equipamentos padrão incluem portas de alumínio com persiana enrolável, luzes LED, degraus dobráveis e mangueiras e esguichos completos de combate a incêndio — uma escolha sólida para incêndios em edifícios de altura média e resgate aéreo.

| Itens principais |
Parâmetros técnicos do caminhão com escada SITRAK HOWO de 18 m |
|
Sistema de guincho |
|
|
Tipo de acionamento |
Controle elétrico |
|
Tensão máxima |
≥7000 kg |
|
Diâmetro do cabo de aço |
≥11,5 mm |
|
Comprimento do cabo de aço |
≥36 m |
|
Instalação |
Parte dianteira do veículo, com 4 apoios |
|
Caixa de equipamentos |
|
|
Material |
Estrutura e cobertura de alumínio oxidado; estrutura com divisórias e perfis |
|
Persiana enrolável |
3 por lado, com trava, com tiras de LED interligadas |
|
Proteção do teto |
Extrusão de alumínio integrada; luzes de sinalização externas, tiras de LED internas |
|
Degrau dobrável |
Extrusão de alumínio, antiderrapante, carga ≥150 kg, travamento duplo |
|
Escada traseira |
Escada de alumínio no lado direito para acesso ao teto |
|
Sistema de iluminação do mastro |
|
|
Gerador |
≥15 kVA, 50 Hz, 220 V/380 V, partida elétrica, gasolina, bicilíndrico em V |
|
Mastro |
Liga de alumínio, altura máxima ≥8 m |
|
Iluminação |
4×500 W LED |
|
Rotação |
Horizontal ≥420°, inclinação ≥420° |
|
Controle |
Painel + com fio (5 m) + sem fio (≥50 m), reinicialização automática com um botão |
| Posição | Parte frontal da caixa do equipamento |
| Sistema de Descontaminação | |
| Equipamento Principal | Limpador móvel de alta pressão, unidade de descontaminação com água quente, vazão ≥10 L/min |
| Componentes do Sistema | Cada um inclui um conjunto de: tenda pública de descontaminação, bomba manual de sucção por diafragma, inflador elétrico/bomba de ar, bomba de esgoto de descontaminação, limpador móvel de alta pressão, limpador de água quente de alta pressão, gerador de ar quente (com controle de temperatura), tanque de mistura de solução de descontaminação, bolsa de armazenamento de água, bolsa de coleta de contaminantes, capa protetora contra óleo, almofada absorvente, barril de vedação de substâncias tóxicas |
»Ⅰ. Principais Características :
★Motor MC07H.35-60, 350 HP para combate a incêndios aéreos e operações de resgate em edifícios de altura média

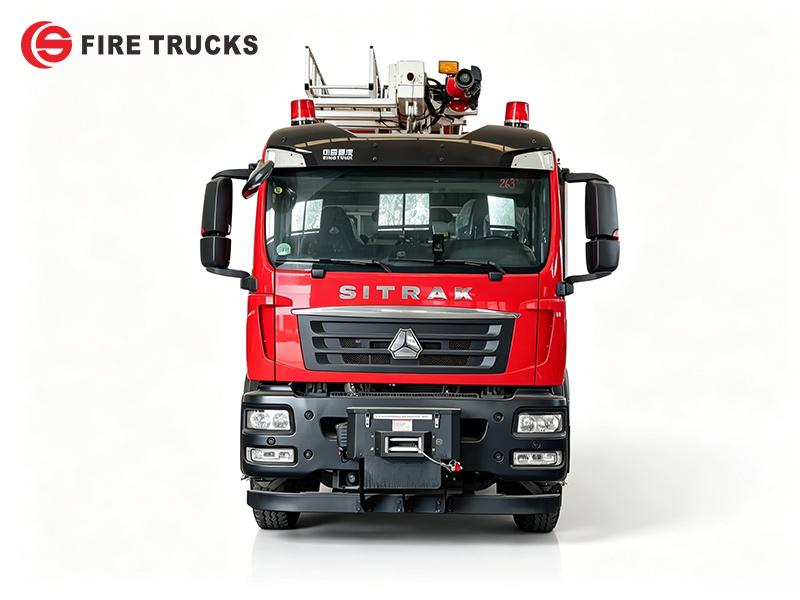

★Chassi SITRAK 4×2 com guincho dianteiro (75 kN) e sistema de escada telescópica de 18 m para acesso elevado
Bomba de incêndio CB10/60 (60 L/s) + monitor de teto PS60 (60 L/s, alcance de água ≥60 m, espuma ≥55 m) para combate a incêndios
Equipamento completo de combate a incêndios, incluindo mangueiras, bicos, canhão de espuma e kit básico de ferramentas para combate a incêndios de Classe B
»Ⅱ. Parâmetro do Produto :
| Caminhão Escada de Bombeiro SITRAK HOWO de 18 m | |||
| Geral | Capacidade de trabalho | 5600 L de água + 2000 L de espuma | |
| Chassi do caminhão | SITRAK HOWO 4x2 | ||
| Potência do motor | 350 HP (257 kW) / MC07H.35-60 | ||
| Bomba de incêndio | CB10/60 | ||
| Monitor de incêndio | PS60 | ||
| Velocidade máxima | 110 km/h | ||
| Dimensões gerais C*L*A | 9190*2540*3770 mm | ||
| Peso bruto do veículo | 18800 kg | ||
| Peso em ordem de marcha | 14750 kg | ||
| Motor | Modelo do motor | MC07H.35-60 | |
| Tipo de combustível | Diesel | ||
| Potência | 350 HP(257KW) | ||
| Padrão de emissões | Euro 6 | ||
| Cilindrada | 7360 ml | ||
| Tipo de motor | Motor diesel de 6 cilindros em linha, refrigeração a água, turboalimentado, intercooler | ||
| Chassi | Tipo de tração | 4x2 | |
| Distância entre eixos | 4700 mm | ||
| Pneu | 315/80R22.5 | ||
| Nº de pneus | 6 pneus e 1 pneu sobressalente | ||
| Bomba de incêndio | Modelo | CB10/60 | |
| Vazão | 60L/s | ||
| Pressão | 1MPa | ||
| Pressão máxima de trabalho | 1.251MPa | ||
| Pressão máxima de entrada permitida | 0.4MPa | ||
| Altura máxima de sucção | 3m | ||
| Velocidade nominal | 3916±50r/min | ||
| Relação de velocidade | 1:1.4 | ||
| Tempo de desvio de água | ≤50s | ||
| Canhão monitor de incêndio | Modelo | PS60 | |
| Fluxo | 60L/s | ||
| Pressão de trabalho nominal | 0.8MPa | ||
| Pressão máxima de trabalho | 1.2MPa | ||
| Alcance | Água | ≥60m | |
| Espuma | ≥55m | ||
| Rotação de inclinação | - 35~+70° | ||
| Rotação horizontal | 0~360° | ||
| Sistema de escada | Altura máxima de trabalho | 18 m | |
| Estrutura | Cabine integrada de fileira dupla com escada telescópica | ||
| Aplicação | Combate a incêndios em edifícios de altura média, operações de resgate aéreo | ||
| Configuração padrão | Todos os acessórios padrão: mangueira de incêndio, filtro, acoplamento, chave, canhão de água/espuma, kit básico de ferramentas, manual em inglês…… | ||

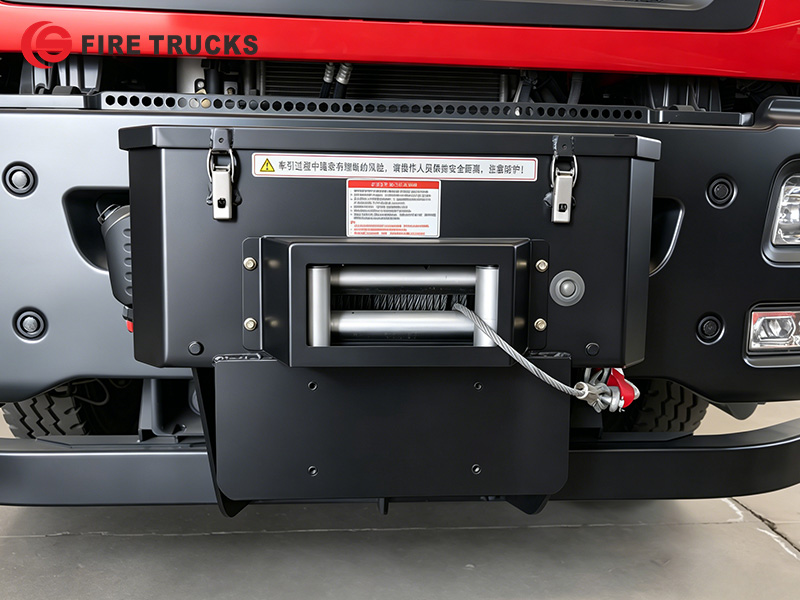

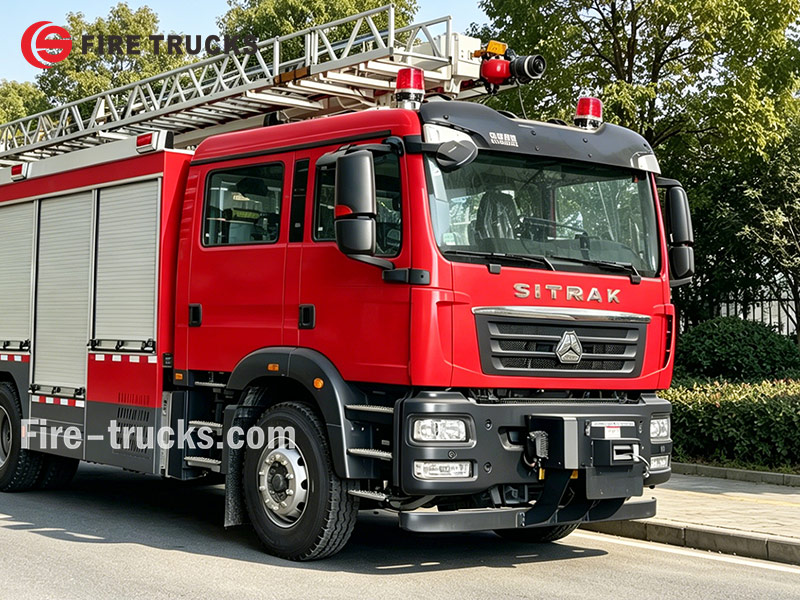

»Ⅲ.Sistema de guincho de reboque dianteiro:
★Guincho de reboque montado na parte dianteira com tração máxima de 75 kN, cabo de aço de 38m × φ13mm, ângulo vertical de 8° e ângulo horizontal de 5° para terrenos complexos
★Alimentação CC de 12V/24V, redução de engrenagem planetária de dois estágios 430:1 (engrenagem cilíndrica + planetária), engrenagens de metalurgia do pó de alta resistência para confiabilidade em trabalhos pesados
★Acionamento por motor em série com sistema de frenagem confiável e liberação manual do cabo por embreagem — operação fácil e controle seguro

| Capacidade de reboque: | 16800lbs (7938 kgs) |
| Motor: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Relação de redução: | 430:1 |
| Tamanho do cabo de aço: | Φ15/32"*87'(Φ12mm*26.5m) |
| Tamanho do rolo: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Dimensões gerais: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Dimensões de instalação: | 10"*4.5"(254mm*114.3mm) |
| Peso líquido: | 147.7Ibs(67kgs) |

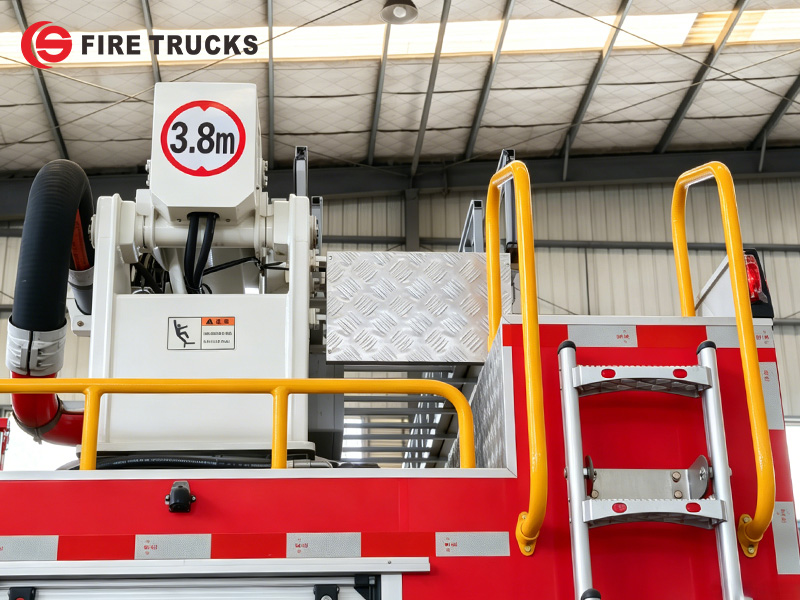

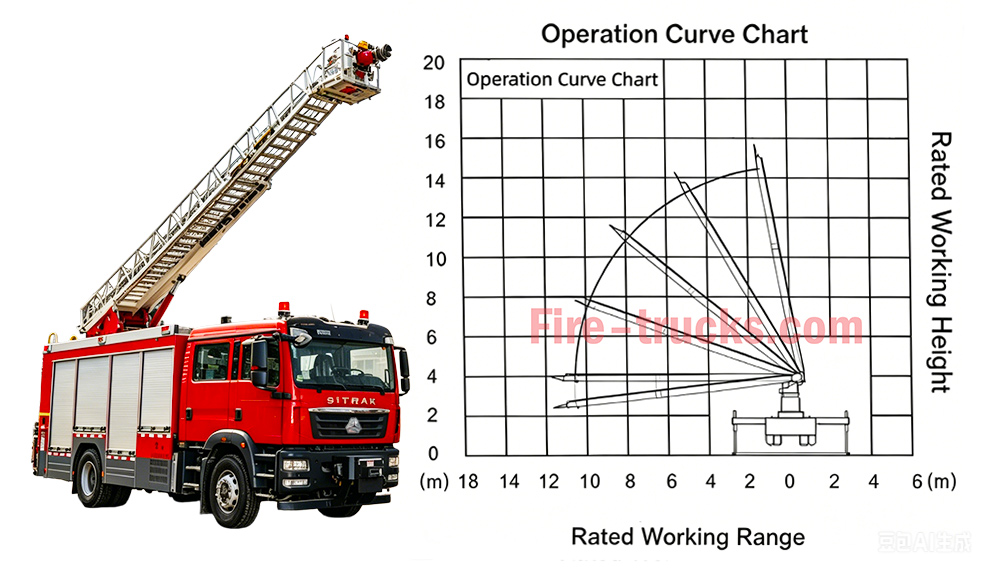

»Ⅳ.Sistema de escada aérea:
★ Sistema de escada telescópica de 18 m com altura máxima de trabalho de 18 metros, construído em aço de alta resistência para maior rigidez e acesso aéreo seguro.
★ A ponta da escada é equipada com monitor PS60, fornecendo vazão de 60 L/s, alcance de água ≥60 m e alcance de espuma ≥55 m para combate a incêndios em altura.
★ A rotação contínua de 360° da mesa giratória permite um posicionamento flexível; a escada pode ser elevada, baixada e estendida suavemente com controle hidráulico.
★ O tempo de movimentação da escada responde à entrada hidráulica; equipada com opções de controle manual para uso em emergências.
★ Proteções de segurança integradas: aviso de sobrecarga, corte por inclinação, prevenção de colisões e intertravamento dos estabilizadores para operação estável em altura.

» ⅤSistema de Bomba de Incêndio:

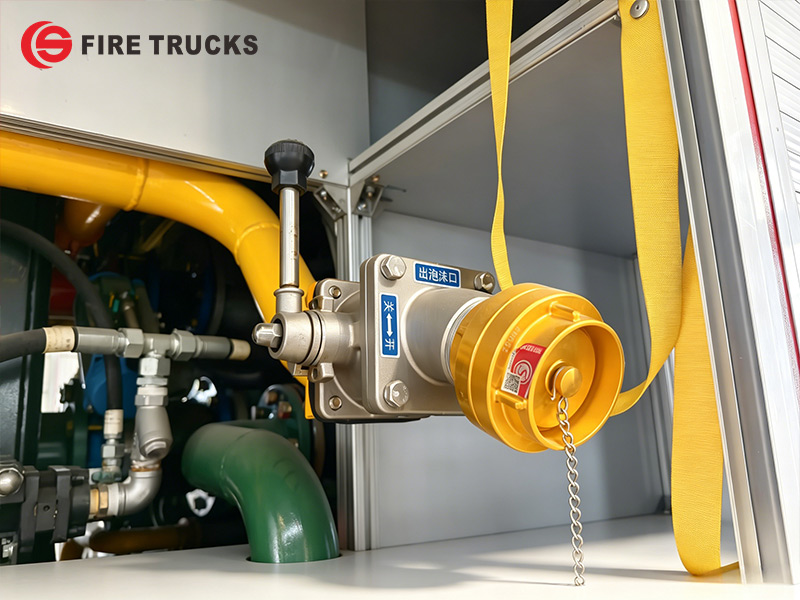

Bomba de Incêndio:

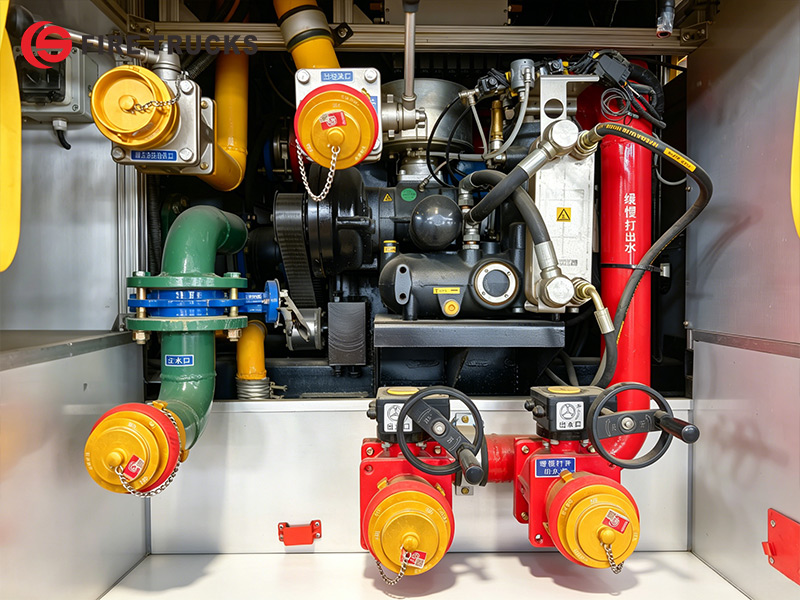

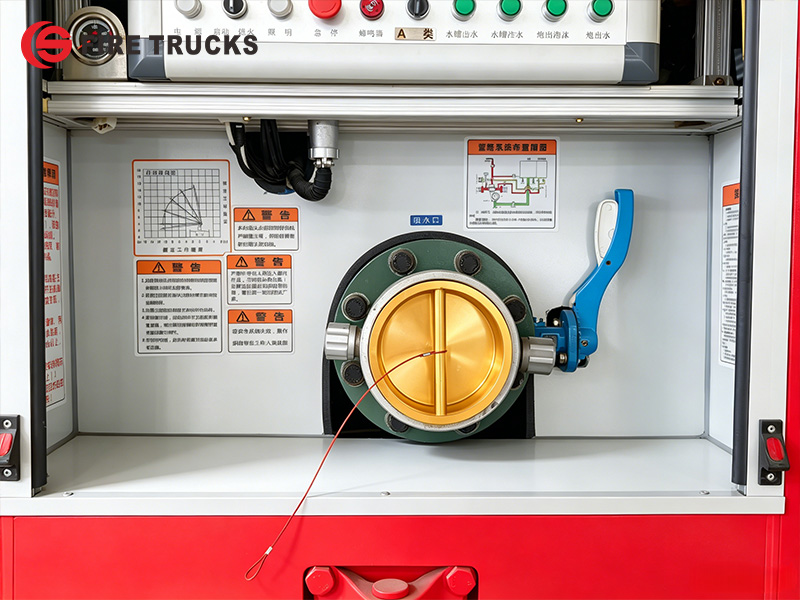

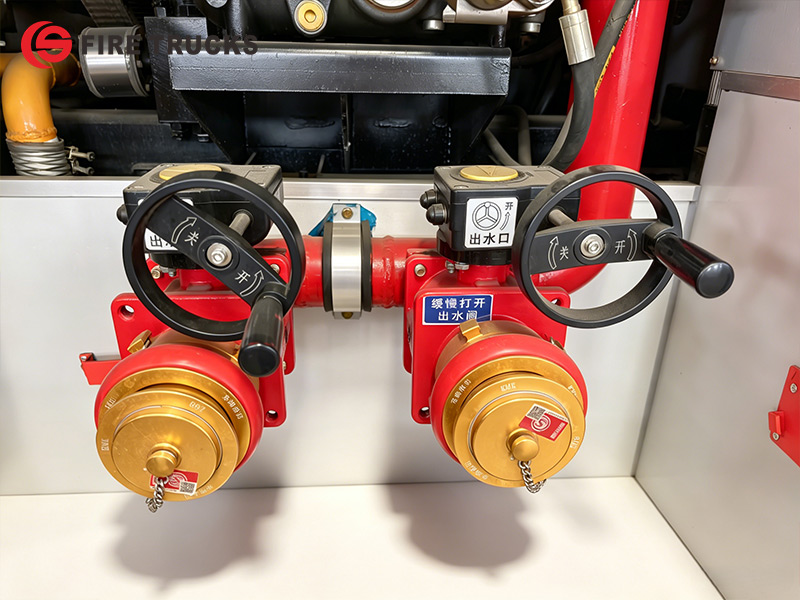

Uma bomba de incêndio CB10/60 com vazão nominal de 60 L/s a 1,0 MPa está instalada na sala de bombas traseira. Esta bomba foi projetada para desempenho confiável, fornecendo pressão de água constante para garantir que mangueiras e monitores de incêndio possam fornecer água ou espuma de forma eficaz em longas distâncias para combate a incêndios.

|
Modelo da Bomba de Incêndio |
Vazão |
Pressão |
Pressão Máxima de Trabalho |
Pressão Máxima Permitida de Entrada |
|
CB10/60 |
60L/s |
1,0MPa |
1,251 MPa |
0.4MPa |

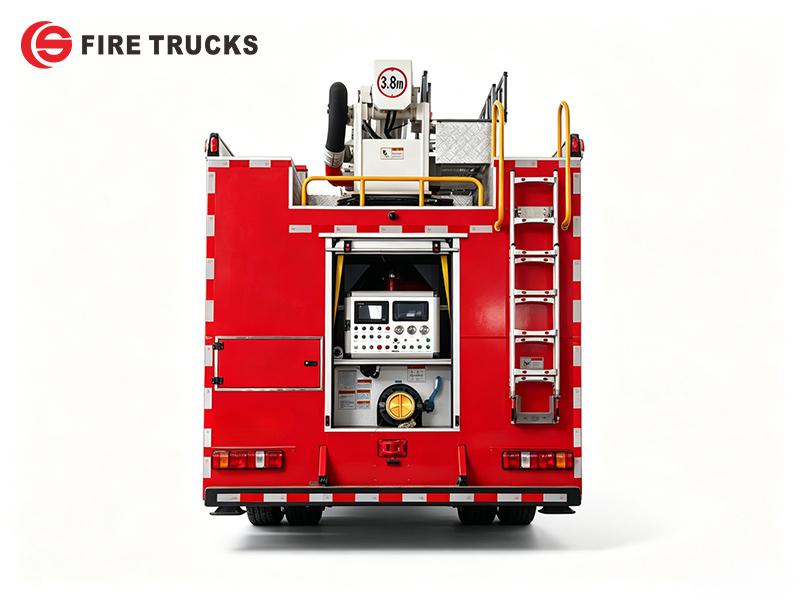

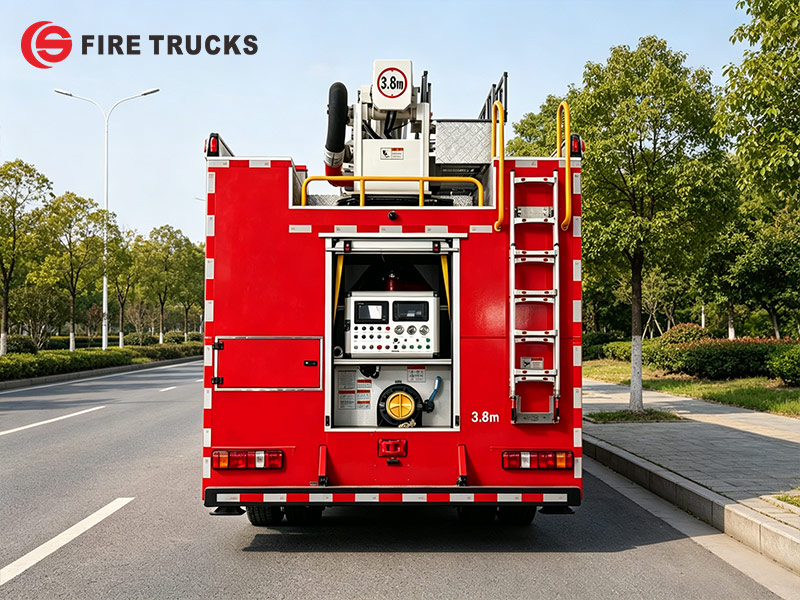

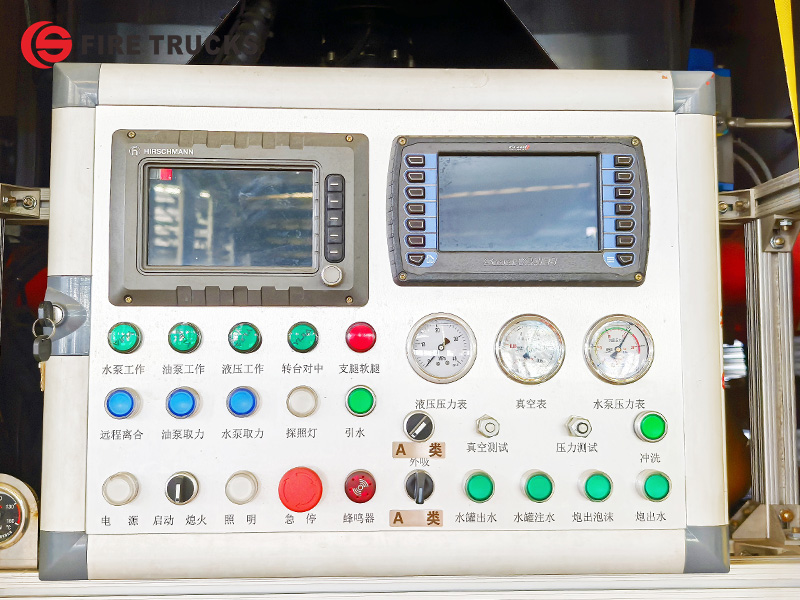

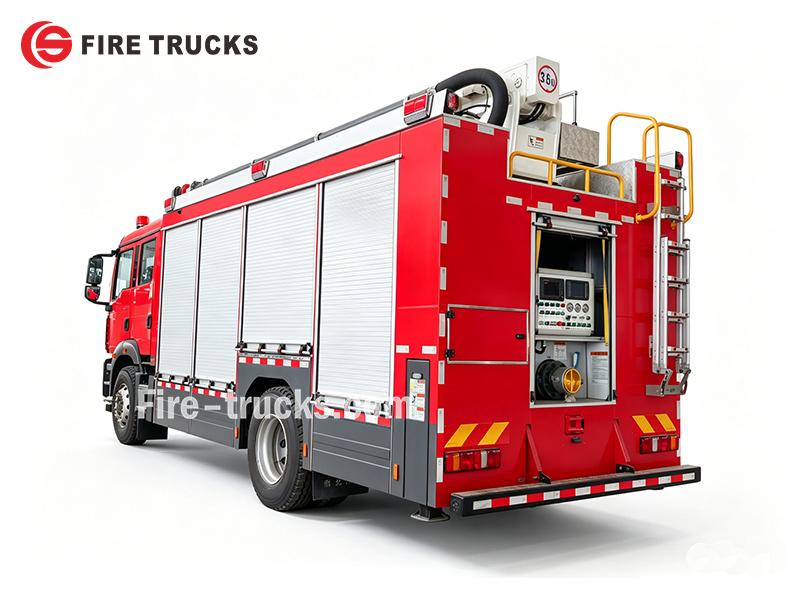

Inclui instruções de operação, diagrama da tubulação do tanque, manômetro, medidor de nível de água, medidor de nível de espuma, parada de emergência, controle da tomada de força (PTO), interruptor principal de energia, controles da bomba, controles da escada e iluminação dos compartimentos. Todos os controles estão claramente identificados para uma operação simples.

» Ⅵ.Sistema de monitor de incêndio :

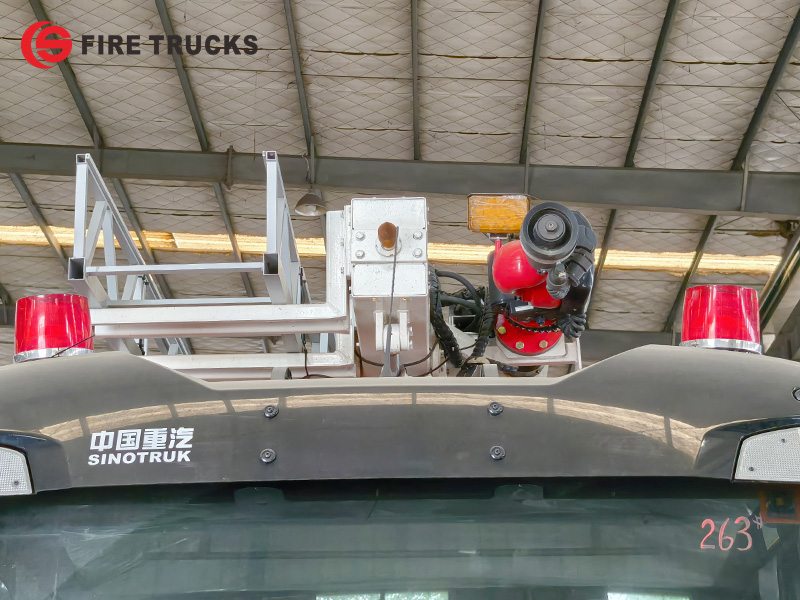

O monitor de incêndio PS60 é montado na extremidade da escada. Ele fornece uma vazão de 60 L/s com alcance de água de ≥60 m e alcance de espuma de ≥55 m. O monitor suporta jato direto e padrões de pulverização para operações de combate a incêndio em altura com flexibilidade.

| Modelo do monitor de incêndio | Vazão | Alcance | Pressão nominal | Rotação de inclinação | Rotação horizontal |
| PS60 | 60L/s | Água≥60m Espuma ≥55 m | 1.0MPa | -35°~+70° |
0~360° |
» Ⅶ.Equipamentos de combate a incêndio :

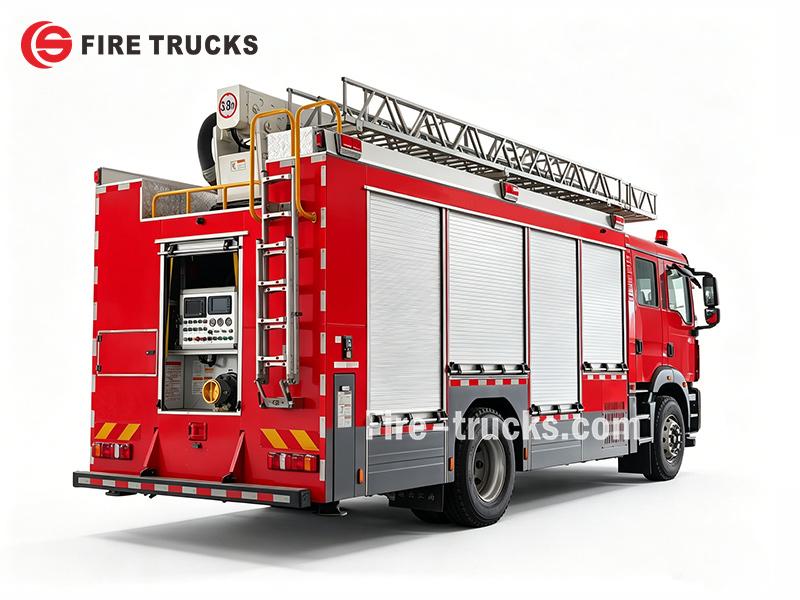

• Compartimento de equipamentos
Localizados em ambos os lados do veículo, esses compartimentos são equipados com racks de equipamentos e bandejas de armazenamento. Os racks mantêm mangueiras de incêndio, tubos de sucção e canhões de espuma organizados. As bandejas de armazenamento permitem acesso rápido a ferramentas como chaves, machados e pés de cabra, melhorando a eficiência do resgate.

• Sala de bombas:Equipado com mangueiras de incêndio, coletores de água, filtros, esguichos de incêndio, canhões de espuma, chaves para mangueiras de sucção, redutores etc.

O caminhão de combate a incêndio com escada aérea de 18 m SITRAK HOWO vem equipado com uma bomba de incêndio CB10/60 montada na traseira e um monitor PS60 montado na extremidade da escada. O tanque de água tem capacidade para 5.600 litros e o tanque de espuma tem capacidade para 2.000 litros, instalados sobre um robusto chassi SITRAK 4×2 equipado com um motor MC07H.35-60 de 350 HP. Os equipamentos padrão incluem mangueiras de incêndio, tubos de sucção, acoplamentos, um canhão de espuma e um kit completo de ferramentas. As especificações completas estão listadas abaixo:

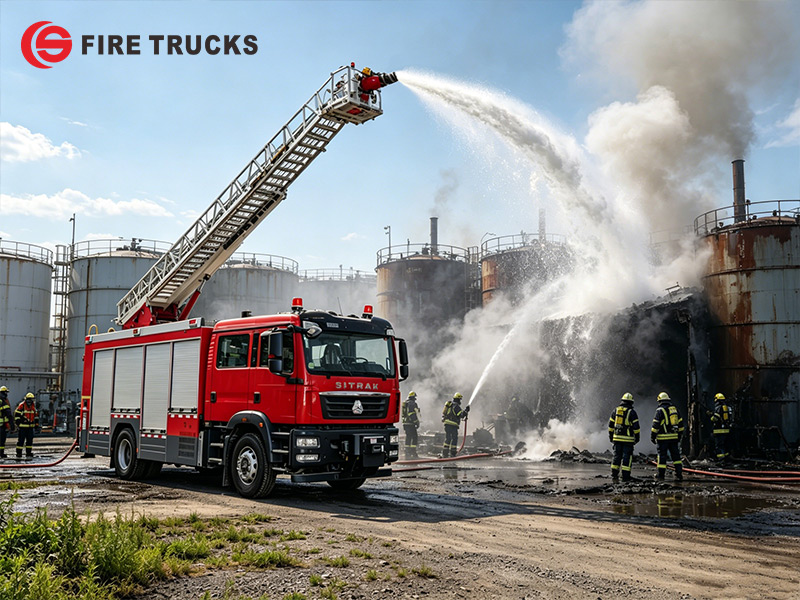

» Ⅷ.Cenários de aplicação :
